一、简介

软件在识别管材时，必须要保留完整的截面。否则无法识别将要加工的管子是异型管还是标准管。

若截面被破坏，需要重新处理图纸，零件图纸的格式是否可再次编辑，决定了修改图纸的方式。

★ 如何查看零件是否可以编辑？①根据文件格式（下文表格已分类） ②点击零件列表，显示出小铅笔则可以二次编辑。

二、导航

本文讲解了大量常见案例。

★ 可以先根据特征定位自己需要什么教程，直接点击对应链接，快速跳转到需要的位置。

★ 跳转后鼠标中滚轮上滑一点即可看到小标题。

三、案例详解

整体三种方法介绍

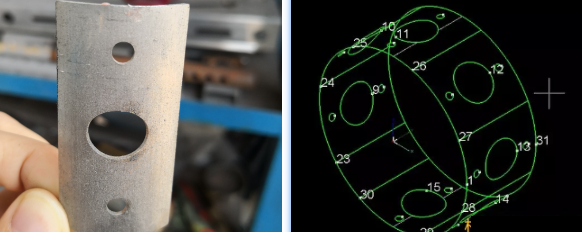

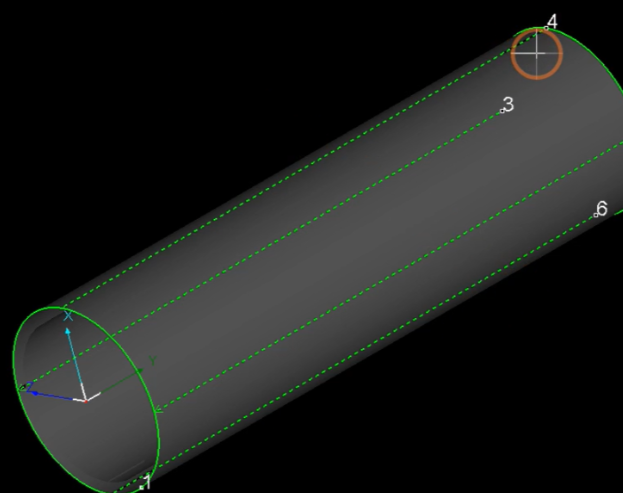

案例1：用<定位孔+包覆线>在将圆管均匀分为片体

步骤一：绘图时在零件的分割线上绘制小孔（定位孔顶端距边0.1mm即可）

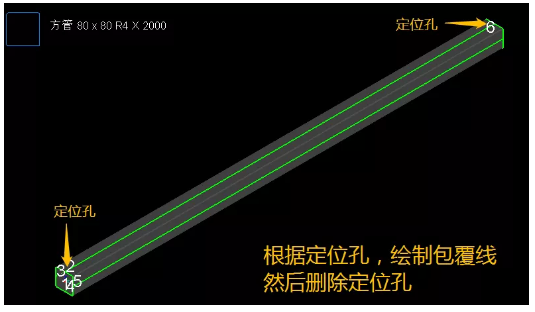

步骤二：绘制包覆线，做出需要的刀路，然后删除定位孔

步骤三：对单个零件进行刀路排序。如果定位孔的位置太靠边，切片管材散开后不好夹持，可以在包覆线上添加微连。

视频教程（注意视频展示为旧版本界面，具体功能位置以最新版为准）：

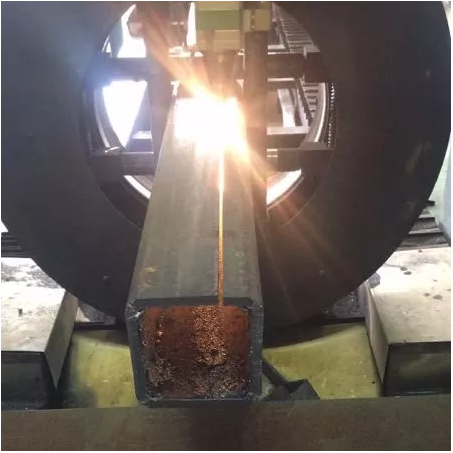

案例2：用<提前画好细长条，进入TubesT替换为线>的方法将200mm长的圆管、方管分片。

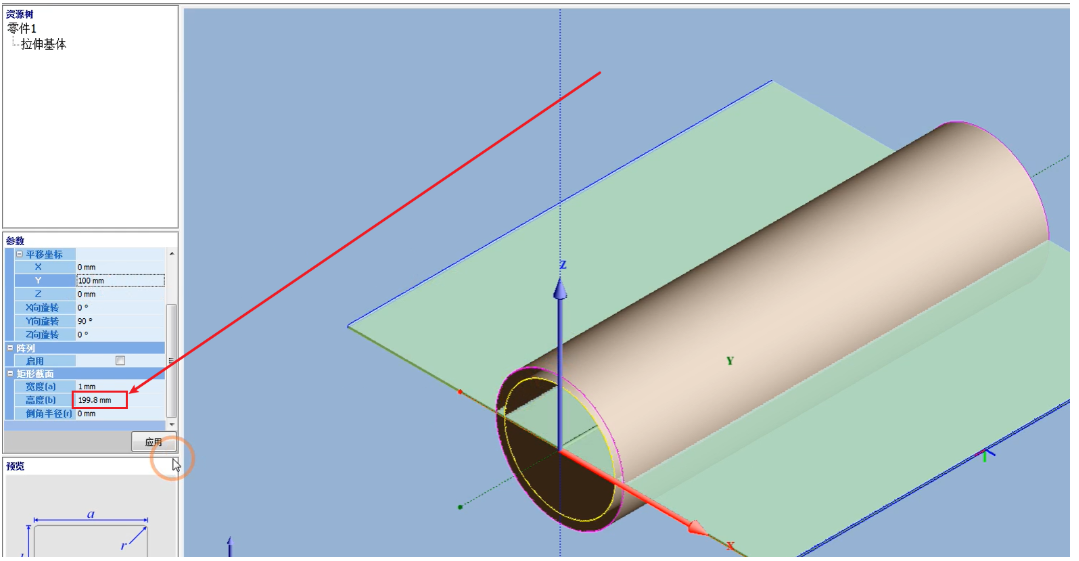

步骤一：在分割线处绘制一个细长条，细长条两端距离管头0.1mm。注意：下图是以软件内部为例，软件外部画法一致。

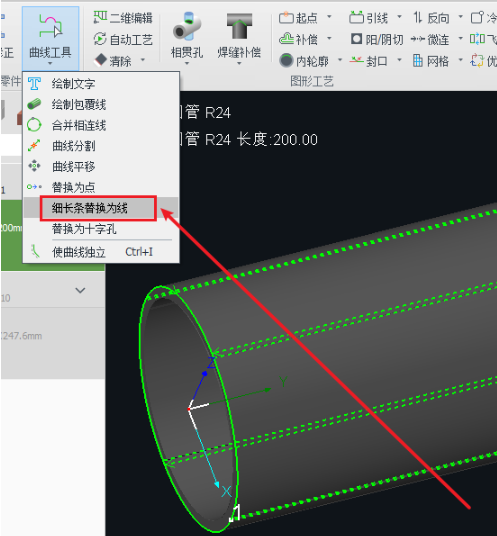

步骤2：选中细长条刀路后，在曲线工具的下拉菜单选择【细长条替换成线】。

最大宽度要大于细长条的宽度。比如当前的细长条宽度0.1，可以设置为0.13，此时就会将细长条变为一条线

1.35版本以前，需要使用绘制包覆线功能将矩形管两端连接起来。

然后删除矩形管的刀路，来得到替换为线的效果。

1.35版本以前视频教程：

步骤三：对单个零件进行刀路排序。如果定位孔的位置太靠边，切片管材散开后不好夹持，可以在包覆线上添加微连。

案例3：用<保留完整截面+曲线分割删除多余刀路>的方法，将圆管分成不规则的两片。

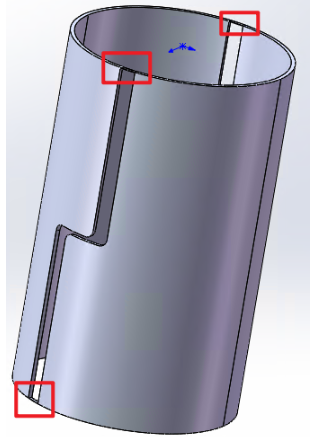

步骤一：绘图时，在零件两端加上0.1mm的薄片，使两个片体连成完整的圆管。

步骤二：导入零件后，保留的小截面两侧都有刀路，需要使用【曲线分割】+【删除】，删除薄片处的多余刀路。

注意：不要修改第一刀和最后一刀的刀路

视频教程：

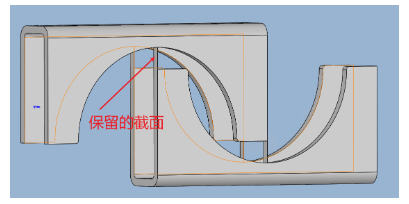

案例4：用<保留完整截面+曲线分割删除多余刀路>的方法，在矩形管上得到省料的片体零件。

步骤一：绘图时保留管材截面，画出两个零件，做出想实现的排样形式。

步骤二：导入零件后，保留的小截面两侧都有刀路，需要使用<曲线分割>+<删除>，删掉内侧的多余刀路

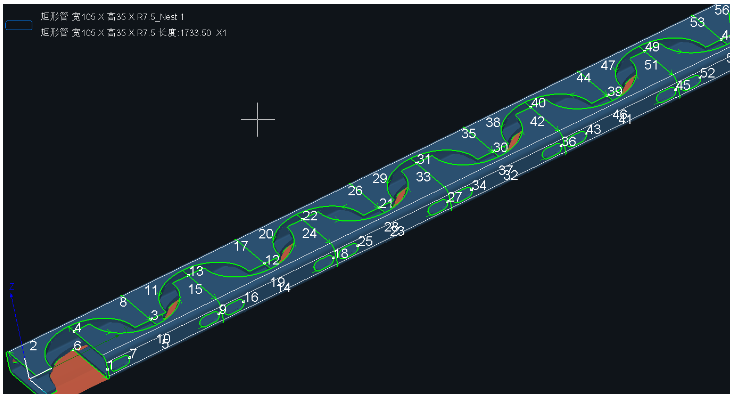

步骤三：需要重新进行刀路排序，再进行排样、模拟，确认刀路无误后可以导出加工任务进行加工。

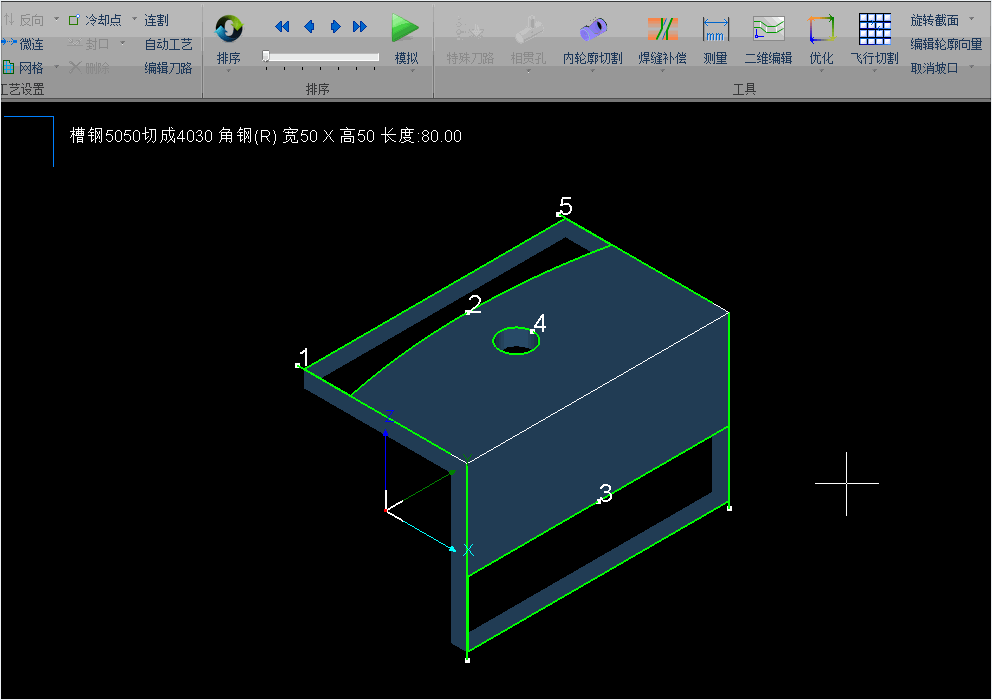

案例5：用<保留完整截面+曲线分割删除多余刀路>的方法，在矩形管上得到角钢零件（如图所示）。

步骤一：在SolidWorks做出如下所示的零件，直接绘制成在矩形管上希望实现的排样形式，而不是单个零件

步骤二：导入时勾选【嵌套孔】

步骤三：检查刀序，排样，模拟，导出加工文件

如果希望更为省料和减少刀路，可以将保留的截面画薄，并利用<曲线分割>和<删除>做出我们想要的刀路

视频教程：

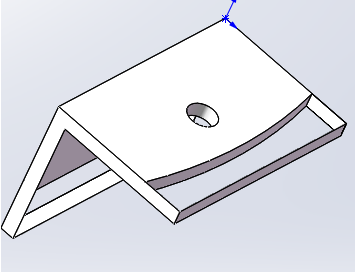

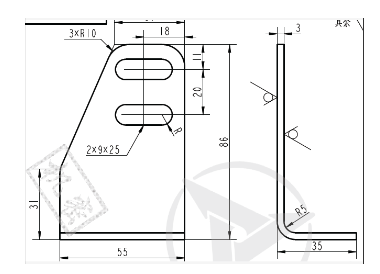

案例6：用<保留完整截面+曲线分割删除多余刀路>的方法，在角钢上切出圆角小角钢零件（如图所示）。

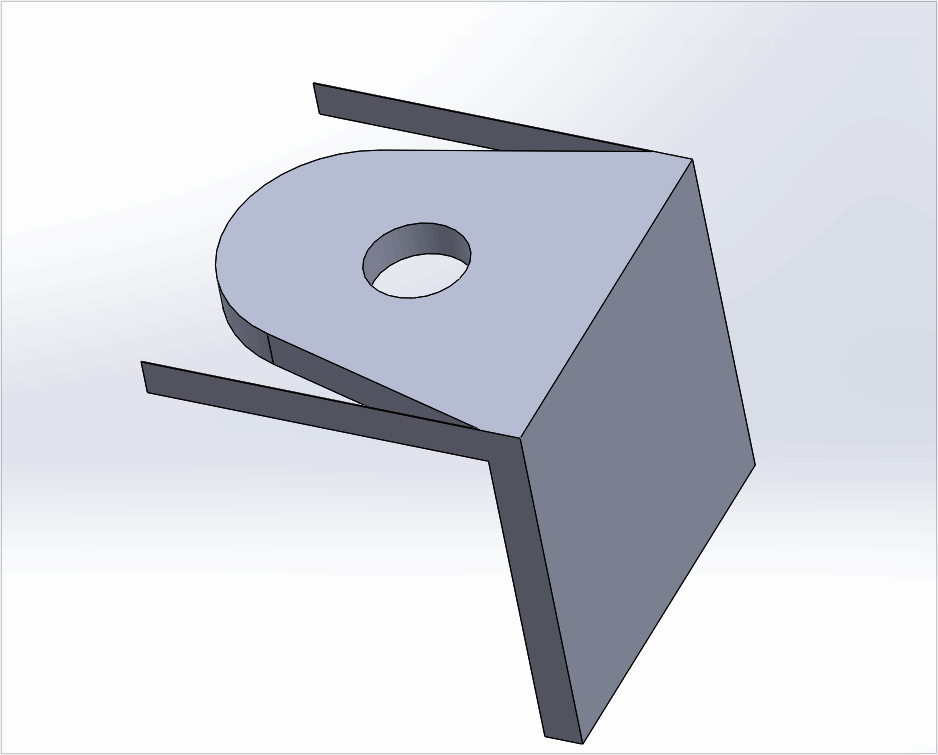

步骤一：在绘制零件时保留管材的一小段截面。

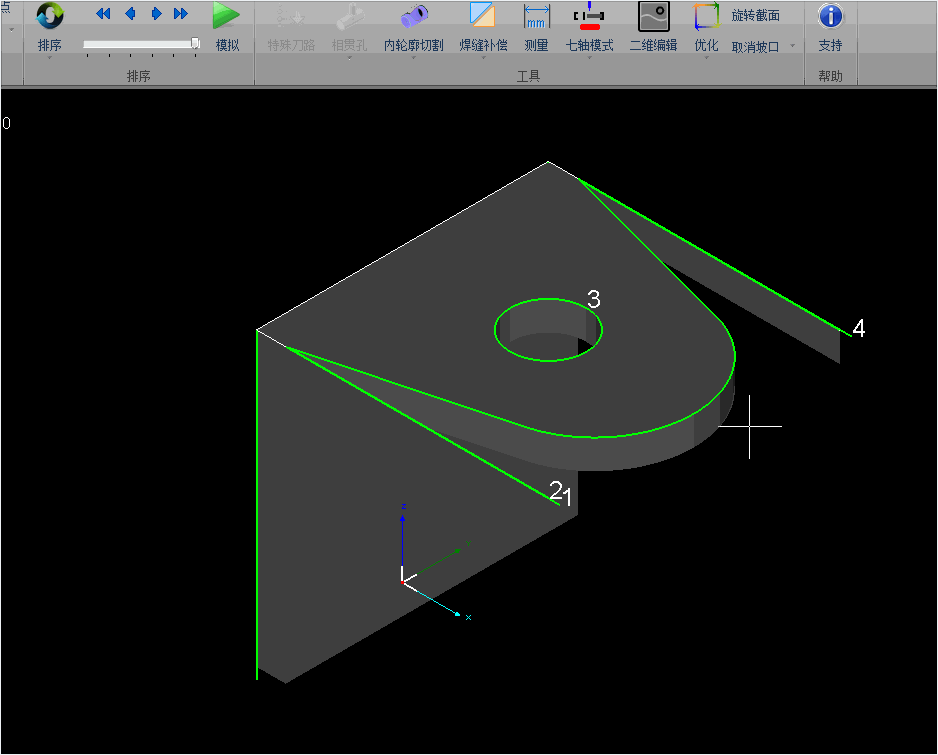

步骤二：将零件导入TubesT中，利用<曲线分割>和<删除>去除多余刀路。

步骤三：排序、排样、模拟、导出加工。

案例7：用<保留完整截面+曲线分割删除多余刀路>的方法，在角钢上切出圆角小角钢零件（如图所示）。

步骤一：将要切除的部分画成孔，孔距离边缘0.1mm，激光加工时0.1mm刚好会被切断。

步骤二：零件导入到TubesT后，用【曲线分割】功能，将孔完整的刀路分割成两段，留下需要的刀路，删掉离边缘0.1mm的多余刀路。

视频教程：

案例8：用<保留完整截面+曲线分割删除多余刀路>的方法，在角钢上切出带圆角的小角钢零件。

在sw中先绘制出角钢，尺寸为目前有的“大尺寸角钢”的参数。

绘制好角钢后，选择需要修改尺寸的基准面上进入草图绘制。

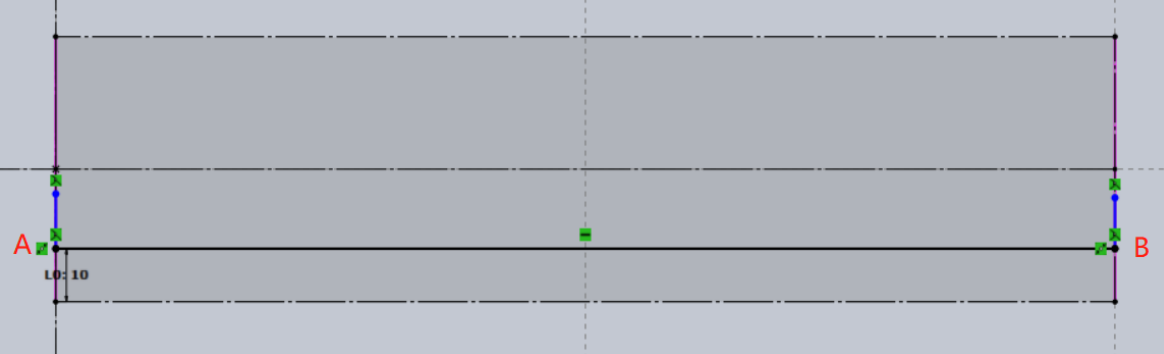

先画两条平行线和两条竖直线，如图1所示，然后在A、B两点处绘制圆角，得到图2。

此时将圆角上方凸出的两小段线删掉，并将圆角与下方的平行线连接起来，如下图所示。

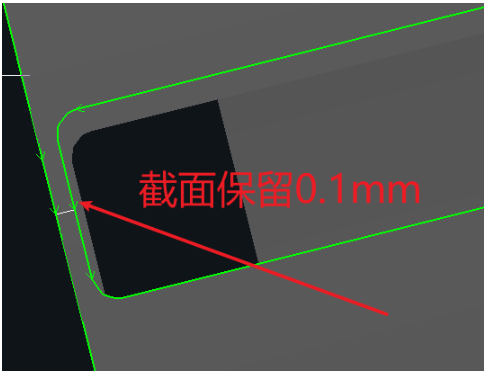

将要切除的部分设置距离边缘1mm，因为激光加工时0.1mm刚好会被切断。设置好后如下图所示。

画好后退出草图界面，将绘制的这部分切除后，导出正确格式的igs或sat文件。

打开TubesT，导入刚才绘制的igs或sat文件，需要用到<曲线分割>功能，留下需要的刀路，删掉离边缘1mm的多余刀路。具体操作如下：

案例9：用<打标>的方法，处理零件截面不完整导致导入失败的问题。

截面被破坏的零件导入时，软件会提示导入失败。

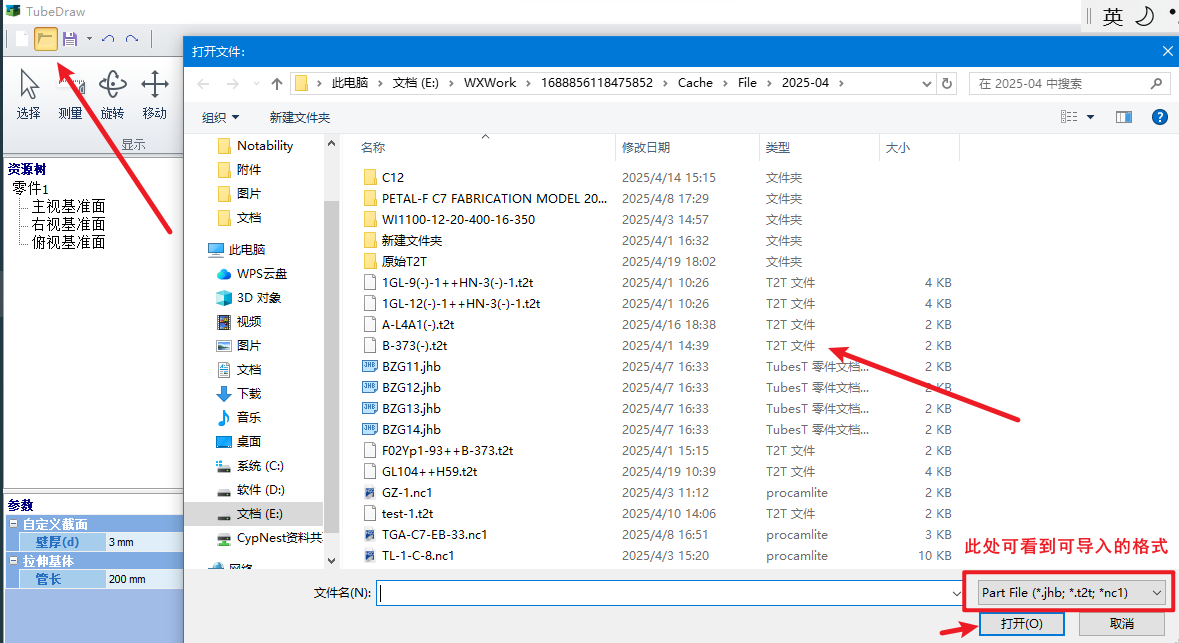

此时需要点击【绘制零件】，在绘制界面左上角点击📂，将片体零件导入。

将破坏截面的拉伸切除特征改为【打标】，然后右上角点击确定，可将零件导入。

将打标工艺改为切割工艺。

案例10：TubesT内绘制方管、圆管切片零件

（1）使用智能绘图，在需要切割的位置画条线

（2）勾选打标图层，设置阵列参数

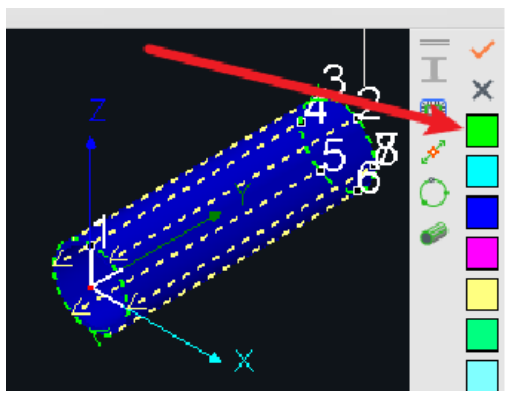

（3）生成零件，更换为图层一

案例11：TubesT内绘制大尺寸角钢切成带R角的小尺寸角钢

进入绘制零件界面，主管选择角钢，尺寸写为目前有的“大尺寸角钢”的参数，点击应用。

点击支管下的智能绘图，选择需要改小尺寸的基准面，这里以“俯视基准面”为例。

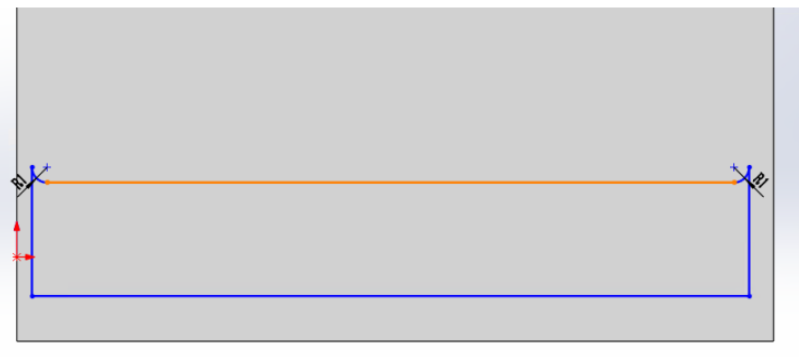

进入智能绘图界面后，绘制如下图所示的一条水平线和两条竖直线，位置约束为自己需要改小尺寸角钢的位置。

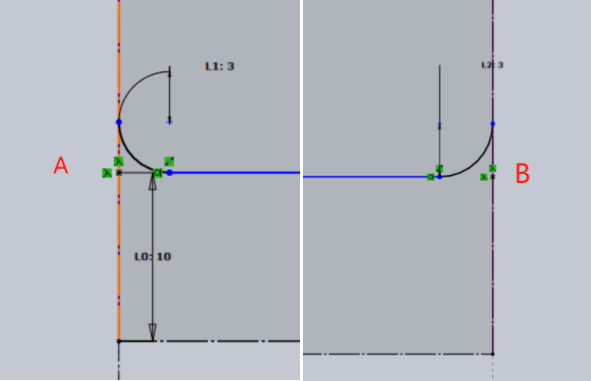

选择“圆角”，在A、B两点处点击，设置需要的圆角R大小，点击确定。设置好后A、B两点处的放大图如下所示。

删除第一步设置的两条竖直线段，即此刻仍是蓝色的两条线段，删除后A、B两点处的放大图如下所示。

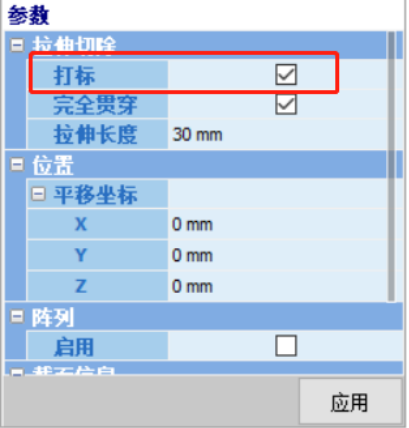

点击确认，退出智能绘图界面、进入绘制零件界面后，在左边的参数界面，将“打标”勾选，点击应用。

点击确定后生成零件，选择刚才设置为打标的那条线，将其图层设置为与切割刀路相同的图层。

具体操作步骤可参考以下视频：
