TubesT:槽钢切不断如何改刀路

一、简介

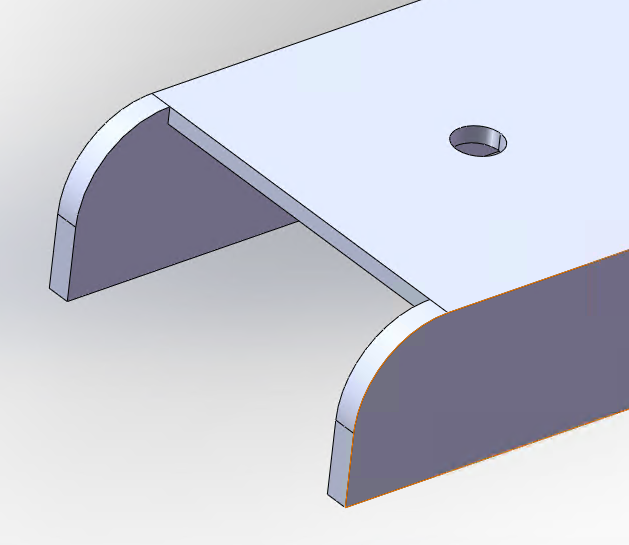

对于槽钢拼接时,刀路不处理的话,会有两条腿切不透且切不出想要的形状的情况,如果想要保证正常切割,可参考本案例方法。



二、具体操作视频



三、操作步骤

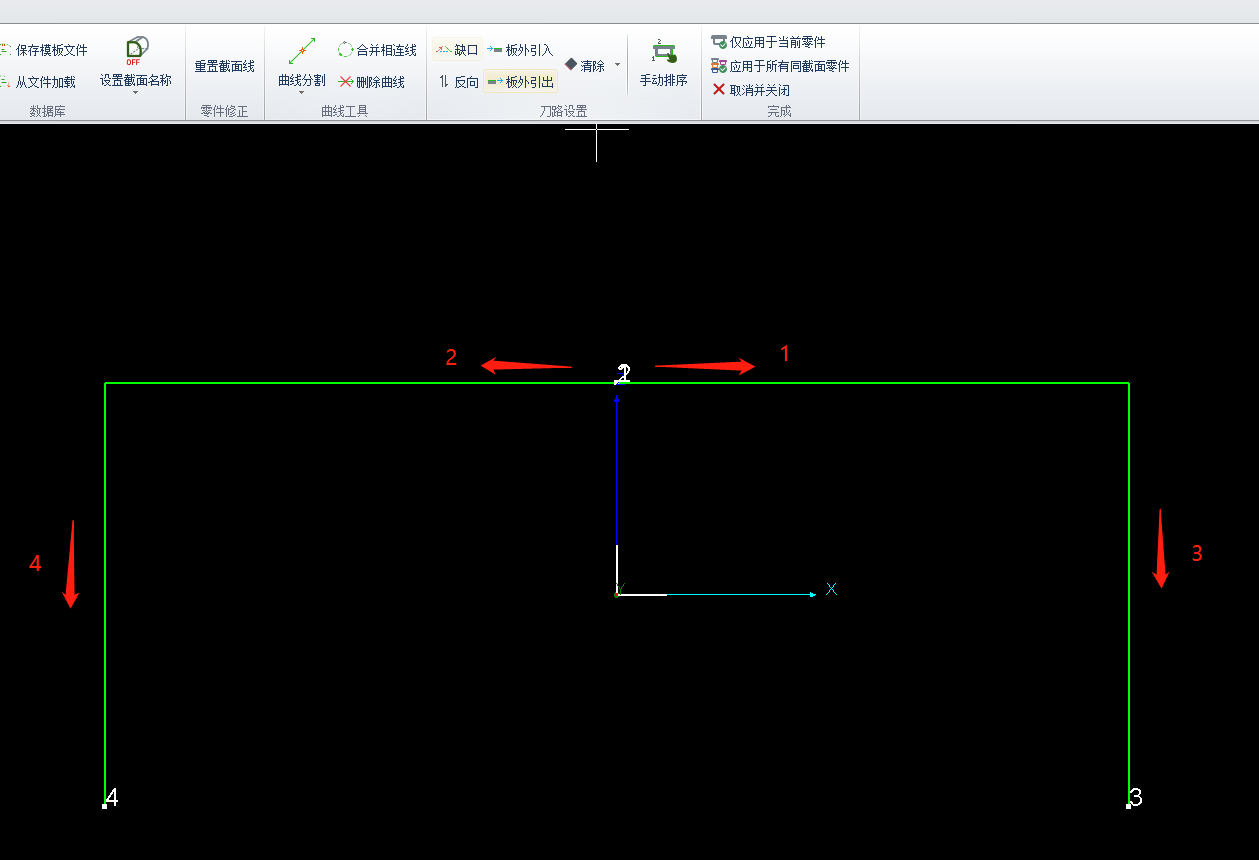

1、自定义特殊刀路(截面刀路)里曲线分割,调整刀路方向和刀序

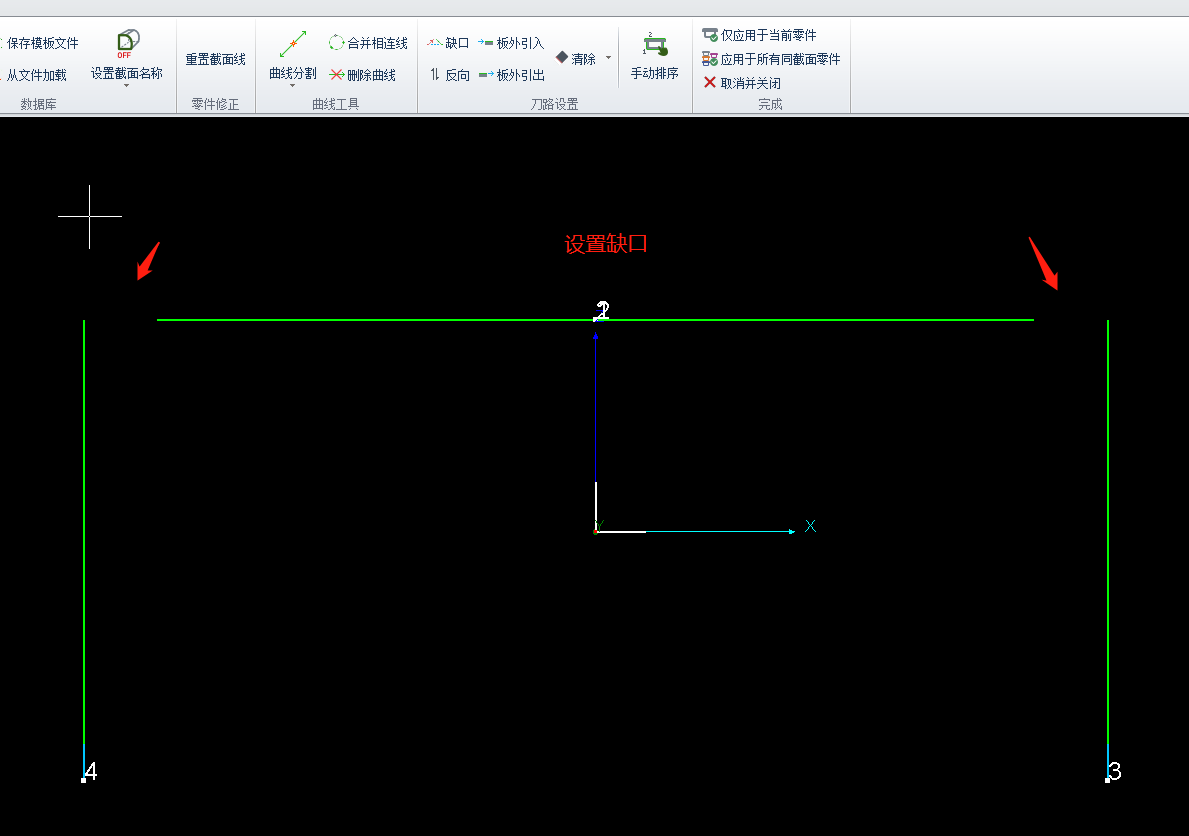

2、设置缺口

缺口大小根据壁厚大小填写。

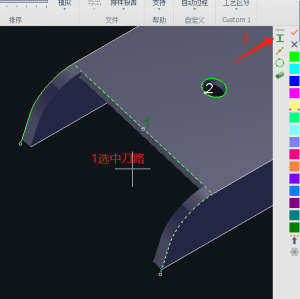

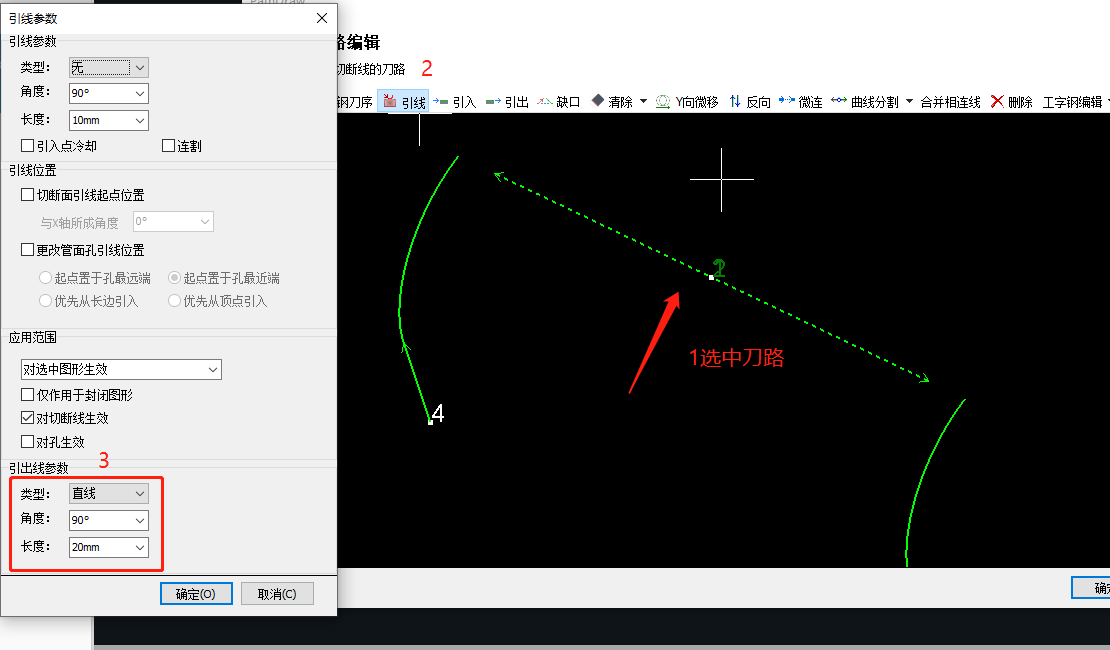

3、特殊刀路里加引线

引线长度设置实际需要设置。

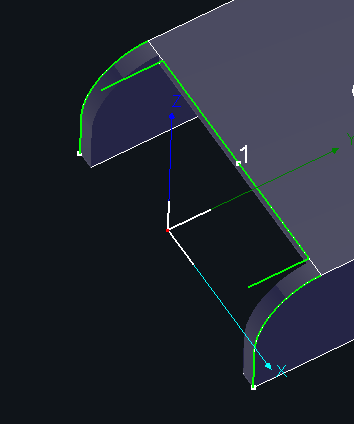

4、完成
