TubesT-异型管加工解决方案

一、介绍



异型管怎么夹持?异型管导入后刀路怎么修改?壁厚不均匀切不断怎么办?凹角处切割头会碰管壁怎么办?

在进行零件处理时,先阅读本教程,可以帮助您更加高效地进行套料!

注意:《》、【】中的内容均为可跳转的教程链接,点击链接,即可查看功能对应的详细参数说明、使用方法。

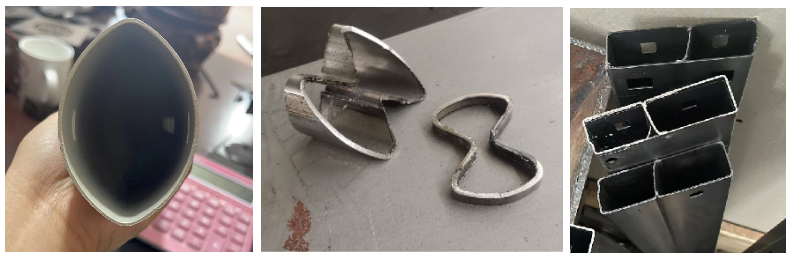

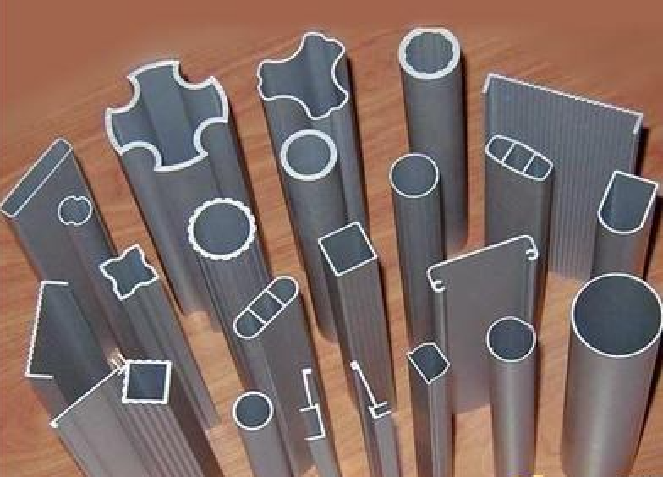

截面封闭型异型管



截面不封闭型异型管



二、基础通识与习惯配置



在正式开始操作前,请先确认您已经阅读过入门课程(文档)》,知晓套料软件在整个加工流程中的作用,以及各种文件格式的使用方法。

其次,可以根据自己的实际情况提前将软件配置好,让后面的操作过程更加流。



场景 配置方法

如果您处于钢构行业,需要启用钢构权限。

若没有开启,可能会出现下文提到的功能在您的软件界面中找不到的情况!

开启钢构权限

如果您使用的是坡口机,需要开启坡口。

若没有开启,可能会出现下文提到的功能在您的软件界面中找不到的情况!

非坡口机型无需勾选,相关功能将自动隐藏,可使软件界面更简洁。

启用坡口
相同截面尺寸的零件,厚度不同,希望排在不同厚度的管材上。 零件区分厚度
希望排样文件可以备份,方便实际加工时发现工艺不对,来重新修改刀路。 《保存YXY文件》
希望图纸文件名称不同,但截面相同尺寸的零件自动合并为一个零件。 合并相同零件
    •

三、套料步骤



1.自动工艺





有一些常用操作,比如:

      • 给零件添加打标文字(推荐);
      • 对工艺非常熟悉,想让软件给管面孔自动加引线、补偿(推荐);
      • 有些功能您对功能效果非常熟悉,也是您所在行业常用的功能,比如焊缝补偿、相贯孔,想让软件自动处理(按需)。

都可以在导入零件前,自动工艺中提前配置好,软件就会在导入零件时自动执行操作。

导入零件后只需检查即可,无需人工手动设置,可以大大提升套料效率。

当零件导入后发现刀路奇怪、不是自己想要的效果,也可以检查是不是开了不必要的自动工艺。



2.生成零件



途径 格式 教程(必看)

SolidWorks、ug等软件绘制

igs、sat、step等

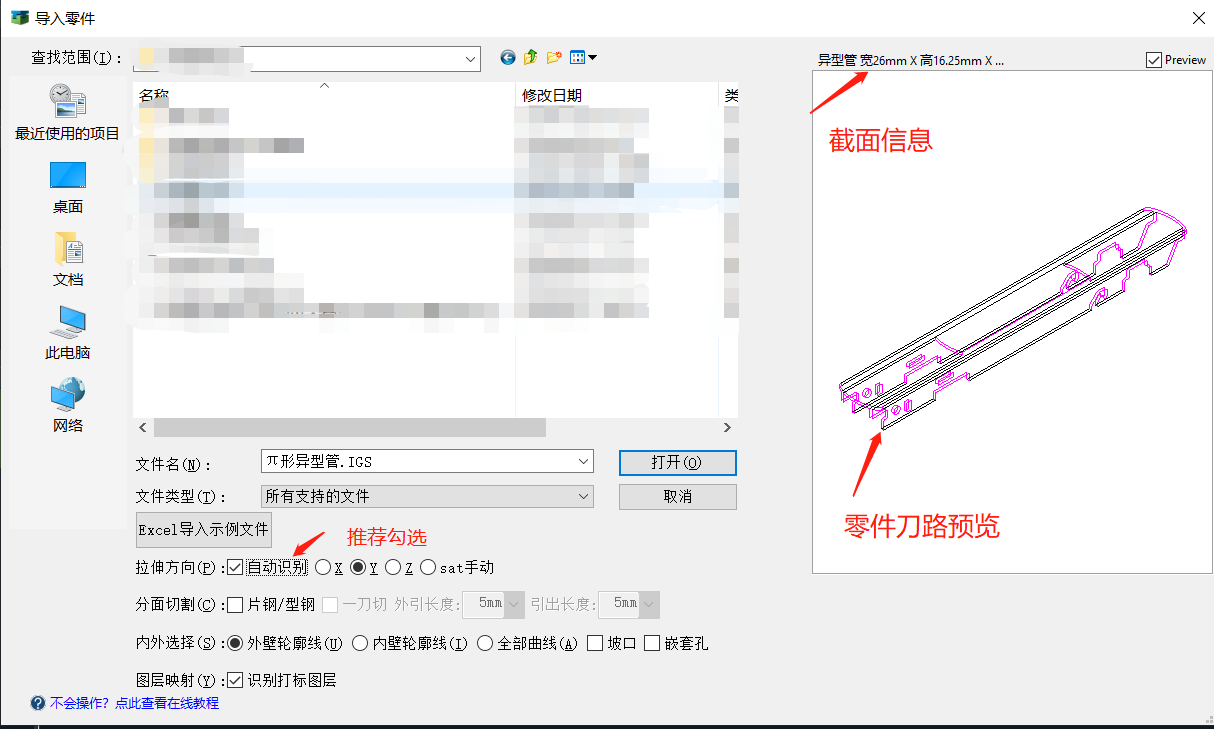

从文件添加

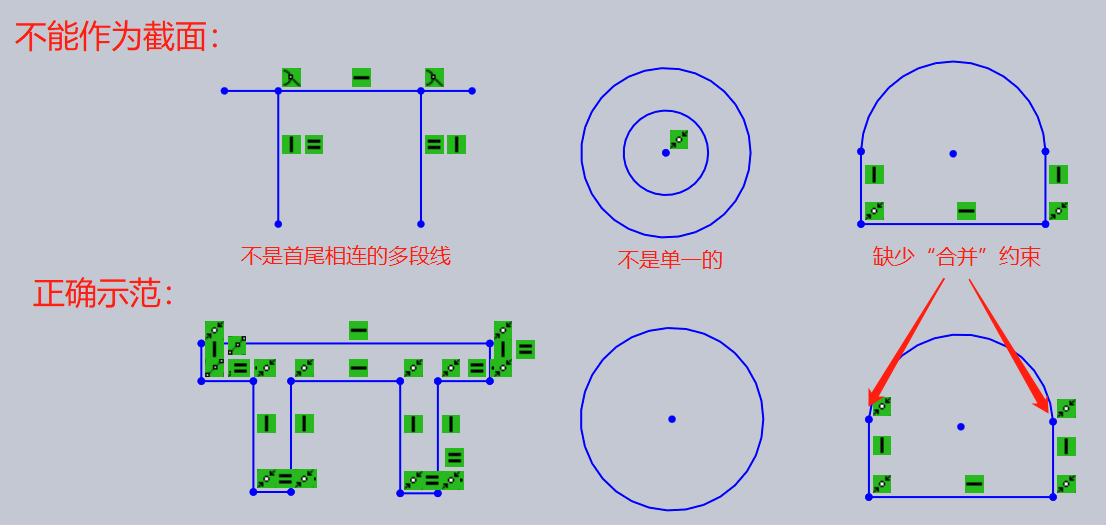

常见零件建模规范

软件内部绘制

jhb、jhbs等

绘制零件

智能绘图

自定义主管/支管(导入dxf)



工艺品

dxf 添加包覆零件



如果导入失败了,可以根据这些经验进行排查《零件导入失败怎么办》。

如果导入后零件名和文件名不一致,可以参考:导入零件使用文件名》。

相同尺寸的零件,因为微小的尺寸差别,导致识别为两种尺寸,无法排在相同管材上,此时也不想重新改图,可参考:《零件图纸存在微小误差怎么办》。

注意:误差大需要重新规范作图!



3.检查零件



在零件处理前建议先检查零件,防止排样后发现特征不对,需要重新处理,就会占用较多的时间,检查思路可以参考:

      • 打标文字加没加上?位置合不合适?
      • 如果有坡口,检查是否有零件未识别坡口、或者不是自己想要的效果?
      • 零件刀路有没有异常情况?比如缺少刀路、刀路切在了零件上?
      • 核对零件数量对不对?



如果导入后提示:即将执行<法向量错误检测>,则点击确定。

这个功能会对识别坡口的零件进行坡口刀路的检测。如果有明显错误的零件就会用黄色小三角进行提示。

若有错误提示,参考《法向量错误检测》这篇教程进行解决。非坡口机该条可忽略。



4.旋转截面



卡盘实际夹持状态需要跟软件左上角截面预览图一致。

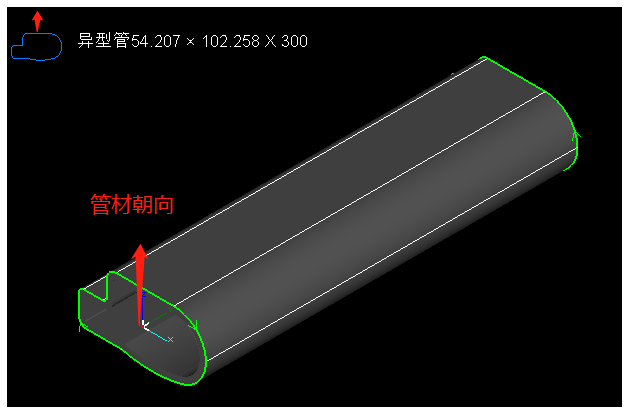

例如下图异型管,导入时默认长直线边朝上,卡盘实际夹持应该也是直线边朝上。



如果为某异型管专门制作夹具,保证每次夹持时都是同一个朝向,需要图纸的某个特定的面朝上时,参考教程:《旋转截面》。

当利用夹具夹持管材后,异型管是立起来的,若不改变图纸管材朝向,则每次加工前需要先点动B轴旋转90°再设定当前状态为水平。



5.编辑异型管截面刀路

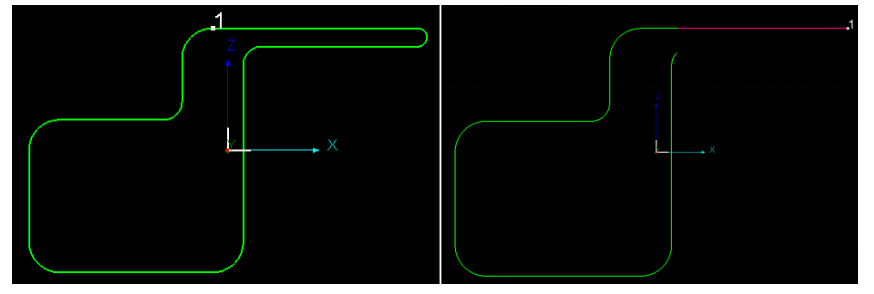

导入零件后,可能会存在重复刀路等问题,比如:生成双层刀路(下图左),实际上单层就能切断(下图右),此时需要编辑刀路。

此外,异型管在拐角处往往壁厚处是不均匀的,所以在编辑刀路时,需要对壁厚不均匀的刀路进行更换图层。也就是根据零件实际情况自由确认是否要区分工艺。



思路:首先将重复切割的地方删除。其次,

操作:进入自定义特殊刀路轮廓——曲线分割——删除重复刀路——拐角壁厚处分割图层——调整刀序——应用于所有同截面截面。

多种案例详解:《异型管截面刀路编辑







5.编辑异型管截面刀路

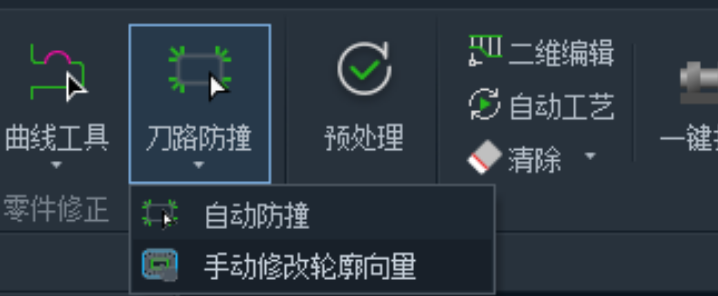

切割头在凹角处可能会存在碰头的现象,在排样之前要编辑轮廓向量、7.1.57.1版本之后功能升级为【刀路防撞】

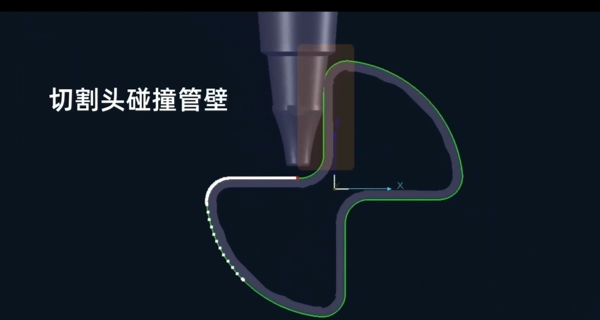

带凹角的异型管,在切割前如果不进行刀路防撞检测,在切割时可能会出现切割头撞头的情况。

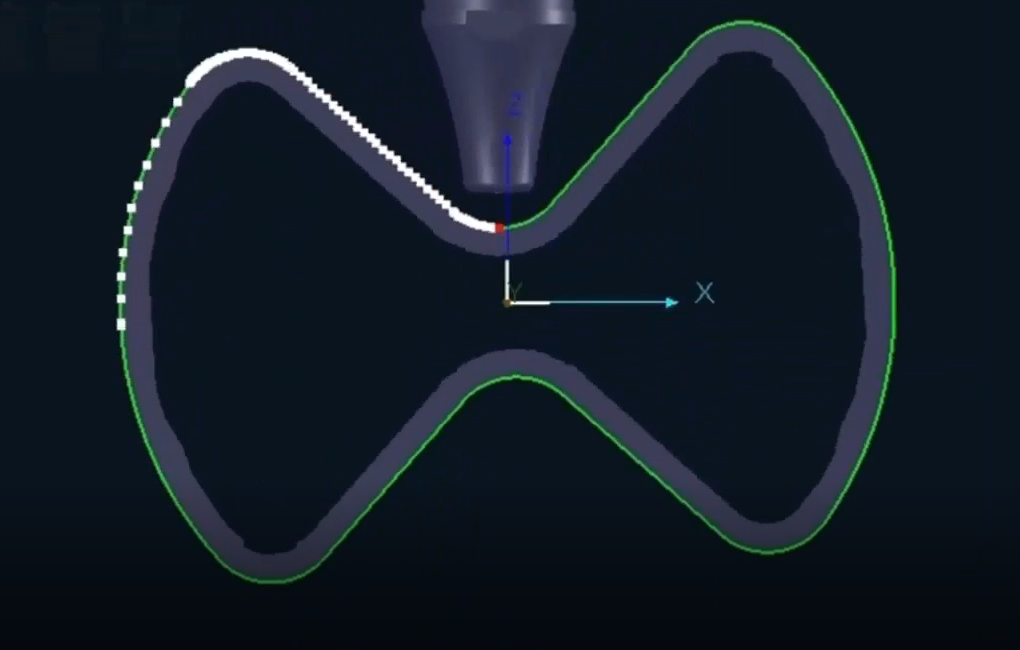

在做完刀路防撞之后,拐角处的法向量会调整,切割效果如下图所示:



操作视频:



当自动修改不成功,或者缺少切割头模型,无法自动修改的情况可使用【手动修改轮廓向量】。



注:加工无倒角的异型管时,在拐角处存在法向量突变的情况,可以通过 【手动修改轮廓向量】中的 【平滑轮廓向量】来修改突变向量。



6.对于某些特殊的异型管

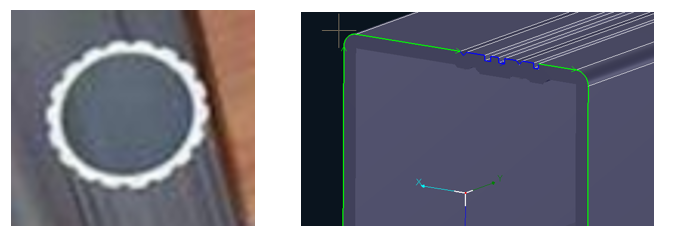

①截面带圆弧凹槽的异型管:可以通过编辑轮廓向量进行跟随切割。



②截面带小台阶的异型管:更换切割图层,在Tubupro中设置定高切割。

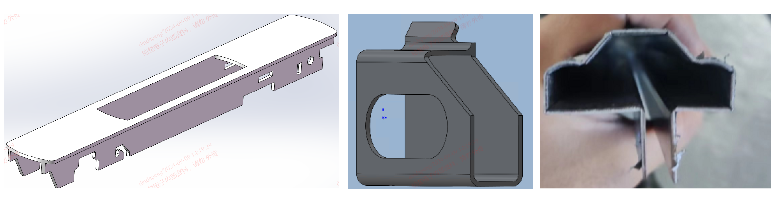

③带加强筋的异型管:7.1.41版本及之后新增【锯断线】功能,可搭配锯片机,对带有加强筋的管材进行切割。

带有加强筋的异型管激光切割的效果:

设置锯断效果:



7.自动排样



当零件检查完毕后,就可以进行排样。——详细教程可参考:《自动排样



常见参数 含义
截断距离

切管机:零尾料机型直接设置为0;非零尾料机型填写机床的尾料长度,具体参数可咨询设备售后。

型钢机:直接设置为0;

管材留边 管材前方不切割的部分(通常在有毛边的情况下使用,需搭配切割软件中的一键对齐管头功能)
循环套料 钢构用户必看
其他特殊设置

尾部放入短零件》、《尾部放入长零件》《直切端面位置



排样有特殊要求,自动排样不符合我的预期,可以手排吗?——使用【手动排样】功能。不过建议先检查排样参数。

切管机需要尾部零件满足一定长度才能夹持,或者下料plc需要零件大于某个长度才能触发,需要怎么设置?——使用【合并零件】功能。



9.自动排序



零件排样后,就可以进行排序。排序将会综合考虑加工效率,对每条刀路进行合理排序。——详细教程可参考:《自动排序



10.路径检查(选做)



零件排序后,可以进行路径检查。软件将可能存在风险的刀路进行弹窗提示。——详细教程可参考:《路径检查



11.导出加工文件



排样排序后,就可以将排样结果导出。——详细教程可参考:《导出加工文件》。

同时,您也可以导出排样报告单。——详细教程可参考:《排样报告单



四、加工常见问题



步骤 问题描述 功能

第一步,导入加工文件

加工文件打不开?刀路显示错误?

套料软件版本需要和切割软件的版本相匹配

<TubesT与TubePro的版本对照表>

第二步,上料 异型管上料后,卡盘的夹持状态要和TubesT零件预览界面状态一致 <旋转截面>
第三步,设置工艺 由于异型管拐角相对较多,而且在某些内凹处会出现较厚的管壁,想要拐角处能切除透切的好,就需要在拐角处设置不用的加工工艺。

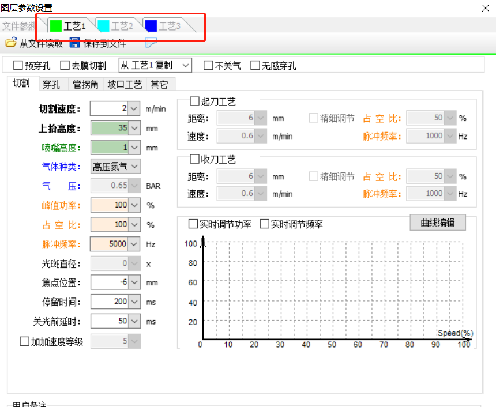

修改图层工艺:

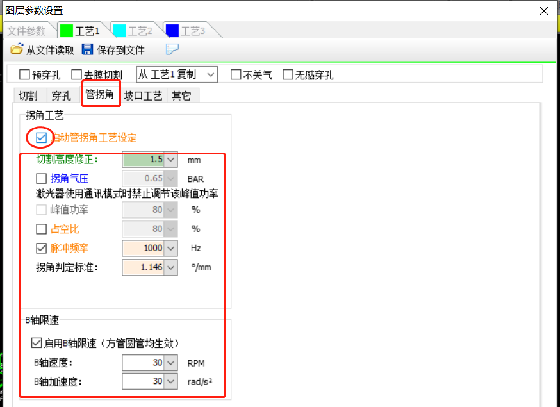

在切割软件设置拐角工艺:

第四步,设置寻中

寻中配置

加工前寻中:寻中可以测定夹持管材时管材中心与B轴中心不重合导致的偏差,并在加工时进行补偿,以此保证加工精度。因此,在加工之前,应当对管材寻中,保证切割的精准。

加工中寻中:为了保证管面孔位置的准确性,可以设置加工中寻中。

寻中配置:

<寻中方式汇总><异型管寻中方式总结><手动定中><高级手动寻中>

加工中寻中:

<加工中寻中>

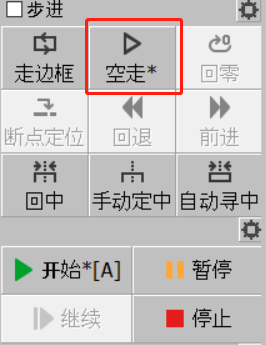

第五步,加工前空走 在加工前空走一遍,检验切割轨迹轨迹是否合理、切割头会不会扎空、切割头会不会碰头等,增加切割安全性!
