TubesT:工字钢斜切作图技巧

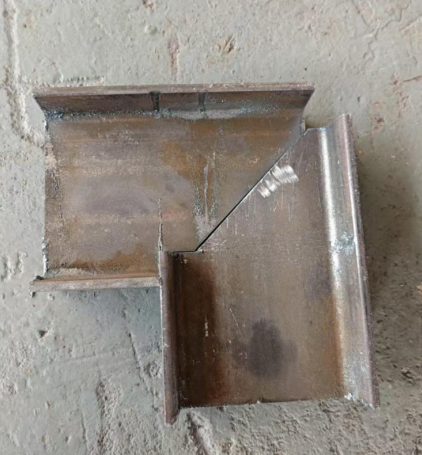

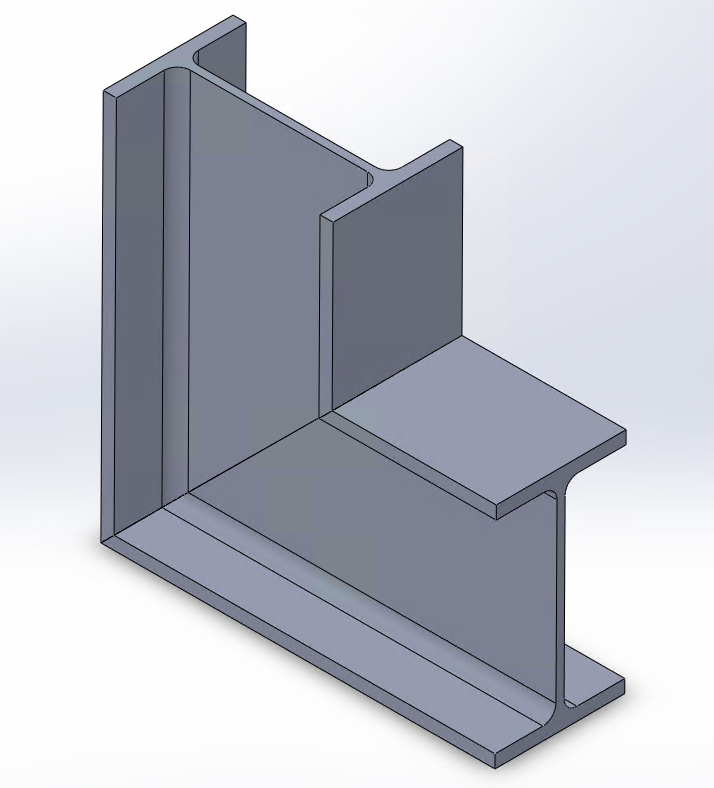

H钢有下图两种L形拼接方式,均需要有坡口才能切出理想效果。

如果是“非坡口切割”,由于翼板刀路和腹板对不上,则会出现切不断的情况。此时,可以通过切出其他形状,完成拼接要求,并保证切断。

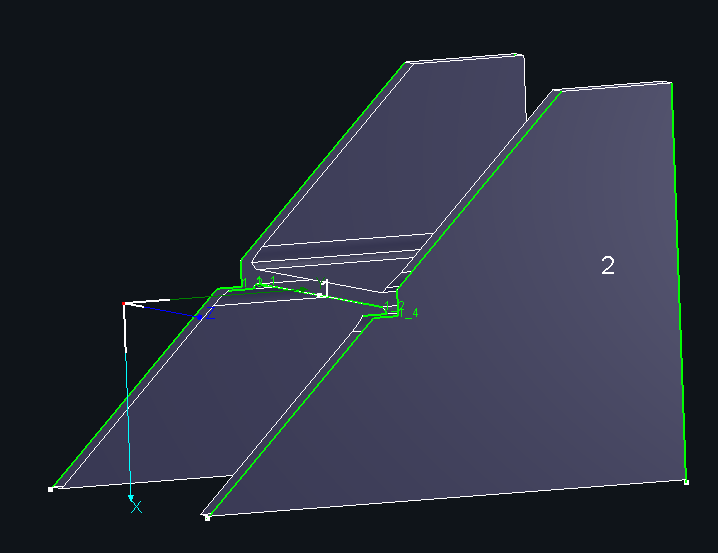

案例一:上下斜切的工字钢

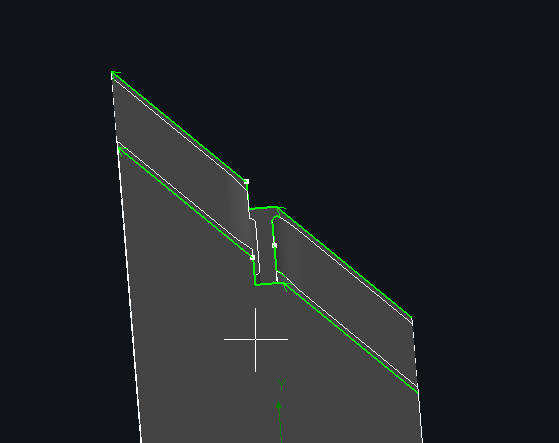

自动处理成多肉效果:

TubesT-H钢端面刀路优化



对于少肉效果:

1、先绘制直切形状的H钢,并做刀路防撞

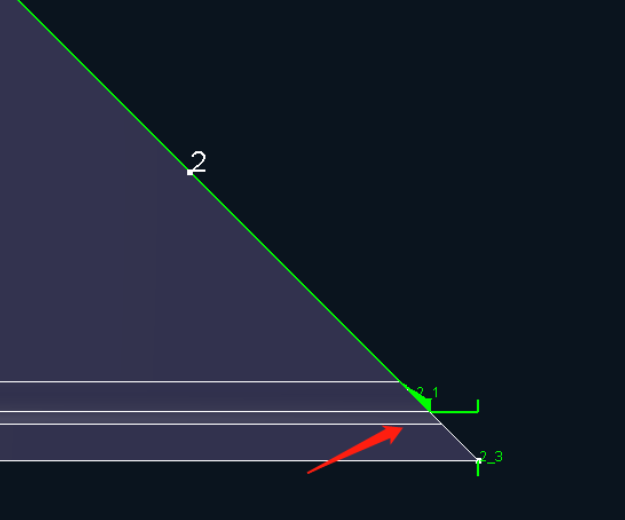

2、测量B轴开始转的点,到翼板外表面之间的距离

3、分别绘制公母头

(1)公头

(2)母头

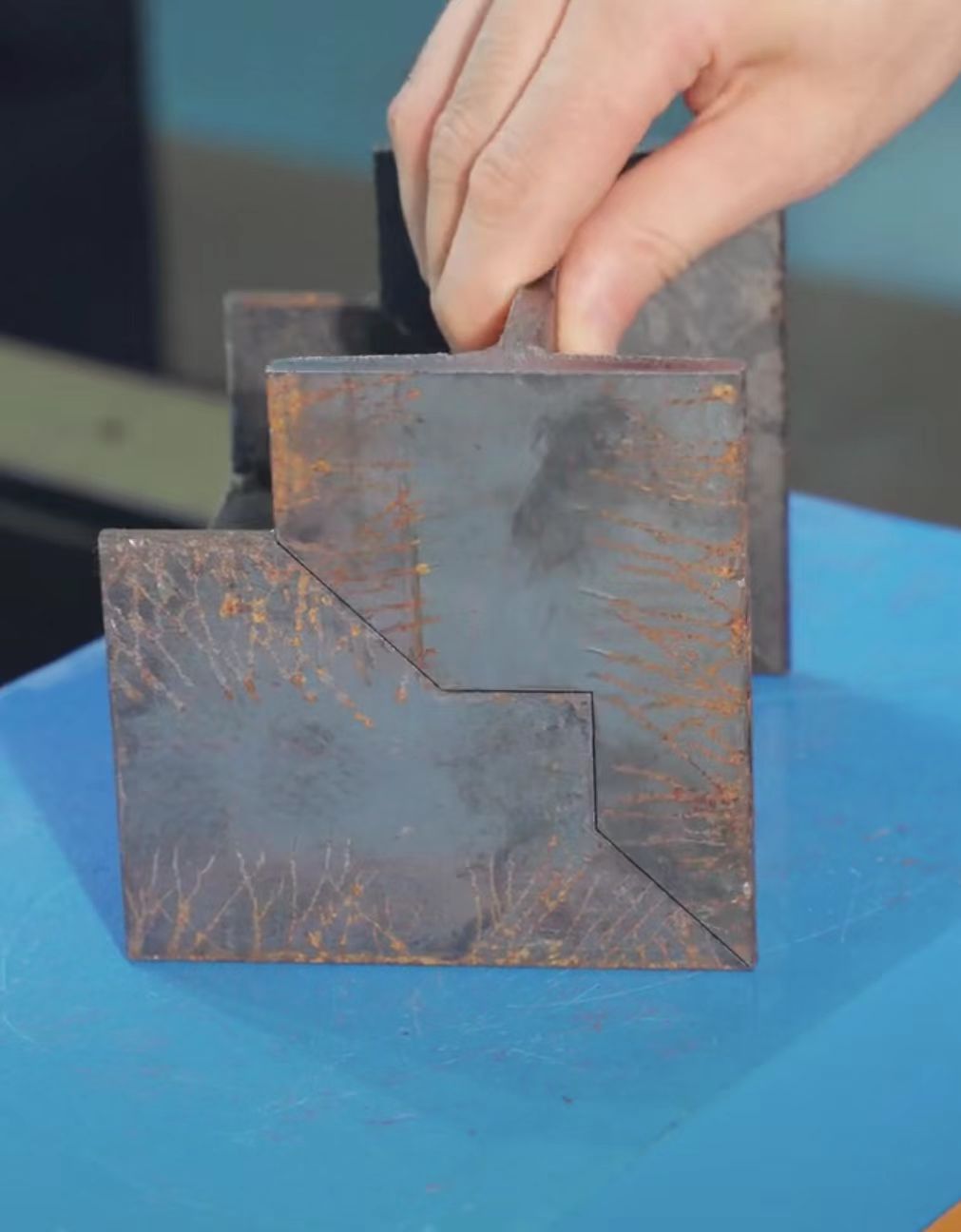

(3)此外,拼接的外侧也可以绘制成缺口形状,形成“外侧缺肉,内侧公母”的效果

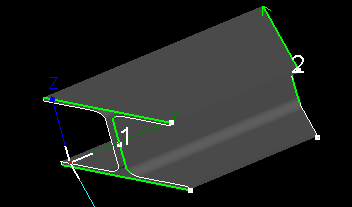

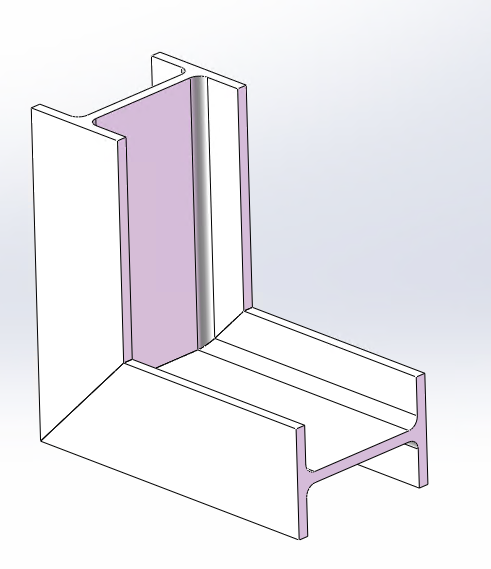

案例二:左右斜切的工字钢

此类工字钢需要在绘图时修改零件为如下形式:

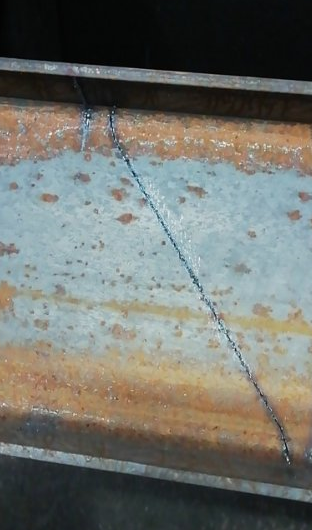

腹板位置在原本斜切的基础上,用直角三角形拉伸切除,使得腹板是竖直的一刀,而不是斜向的

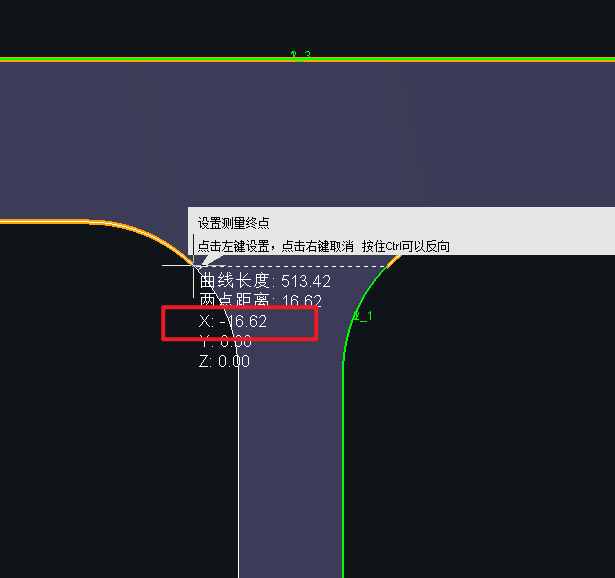

1、测量两个倒角的45度之间距离

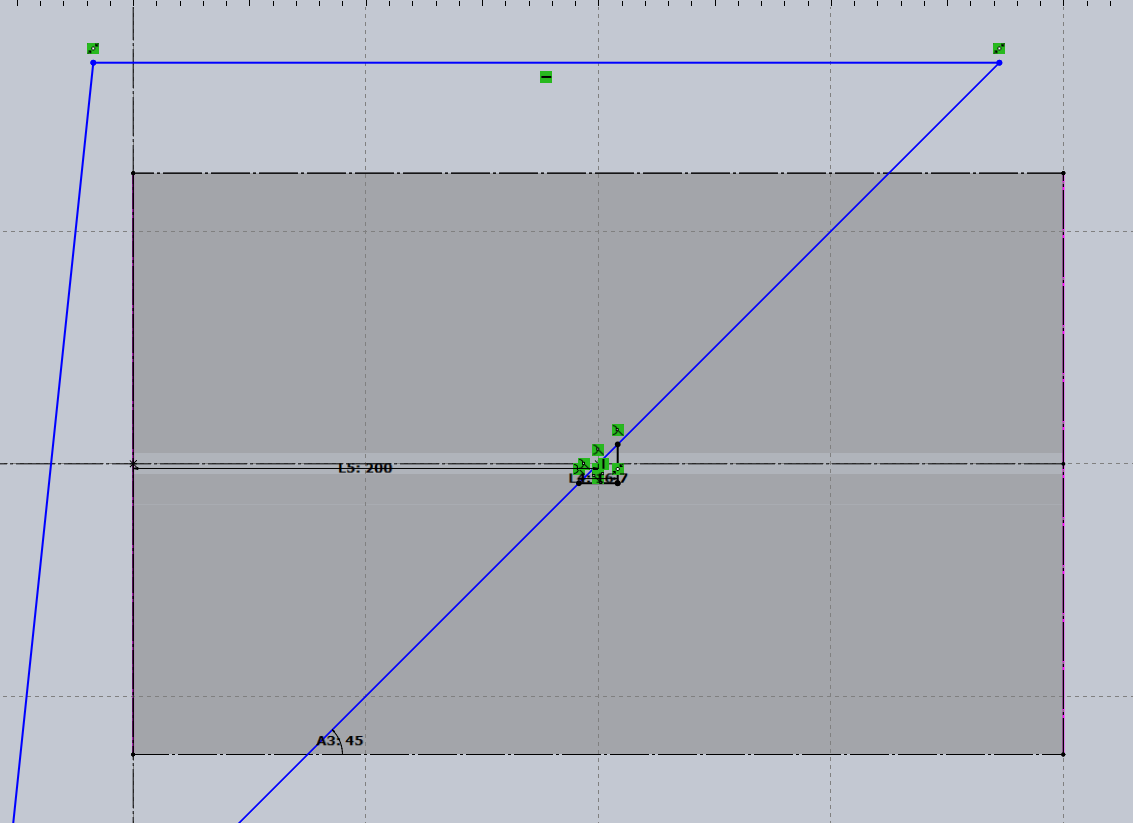

2、在智能绘图中画出形状,包括:

①梯形斜边和水平方向成45度

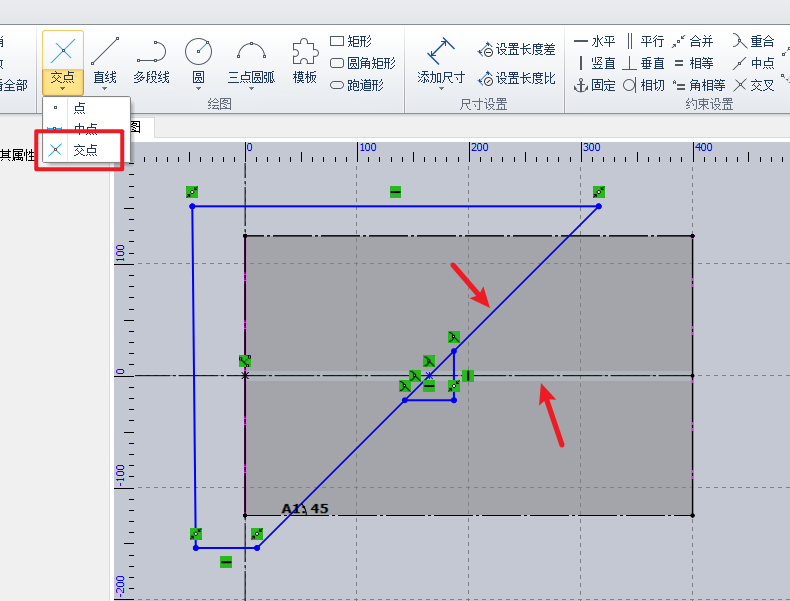

②激活交点命令,点击中心参考线和斜边,生成交点

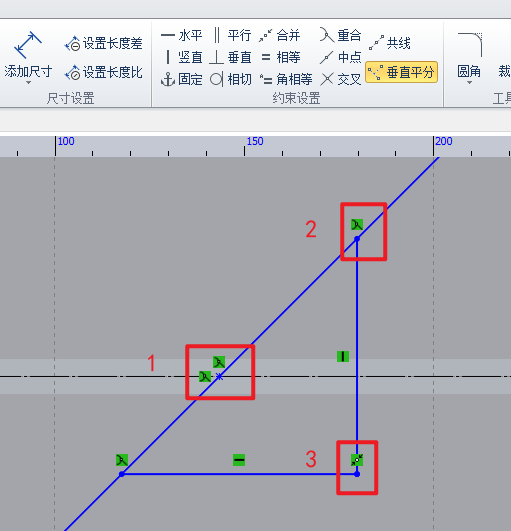

③激活垂直平分命令,依次点击三个点(顺序不能错)

3、定位置

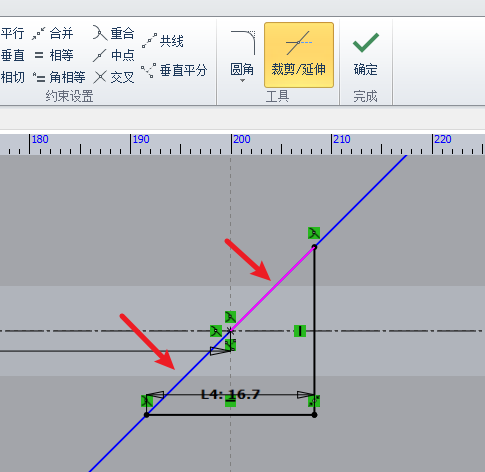

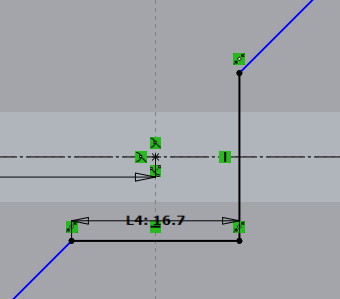

①小等腰三角的边长要略大于刚刚测量的长度(比如可以取16.7)

②确定零件长度

4、裁剪,删除多余线段

5、应用支管,并生成零件

视频操作如下(注意第一步测量应该由腹板有刀路一侧的终点,水平拉至无刀路的一侧,详见上述步骤1):
