TubesT:如何绘制两端斜切的零件

一、零件没有孔

推荐使用<添加标准零件>,共有四个斜切方向,详细教程见《TubesT-添加标准零件》

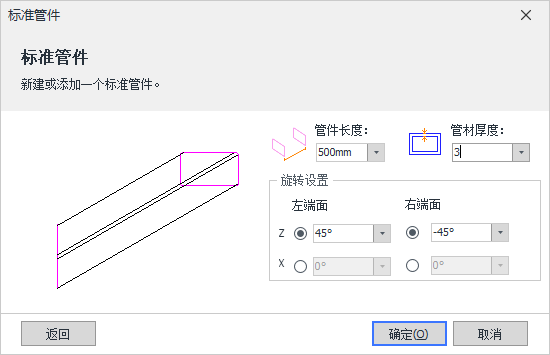

如图所示,是两端斜切45度的旋转设置参数

二、零件上有孔

这种零件需要用到<绘制零件>功能的<切断>。

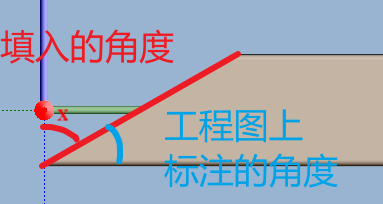

需要注意的是,要填入的角度是指:绕某个轴旋转多少度,所以工程图上标注的角度和要填入的角度不是一致的



案例一:100*100,长400的方管,两端均为夹角45度

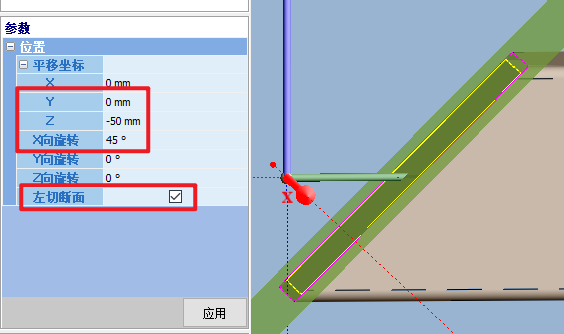

1、左侧的切断

y向平移坐标填0;

z向平移坐标填-50(方管边长的一半,取负数);

x向旋转45度;

勾选左切断面;

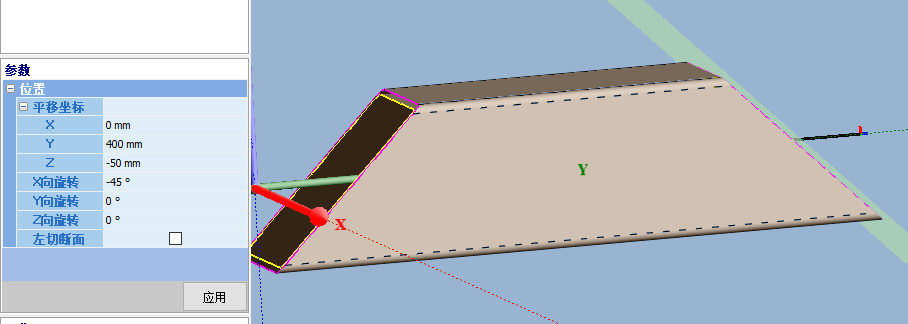

2、右侧的切断

y向平移坐标为零件长度;

z向平移坐标为-50(边长的一半,取负数);

x向旋转-45度;

不勾选左切断面;

案例二:100*100,长400的方管,两端均为夹角30度

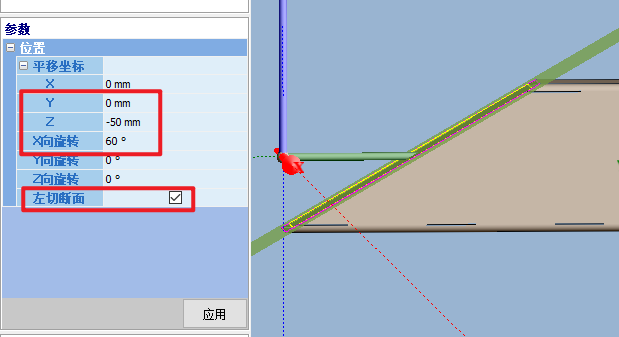

1、左侧的切断

y向平移坐标填0;

z向平移坐标填-50(方管边长的一半,取负数);

x向旋转60度;

勾选左切断面;

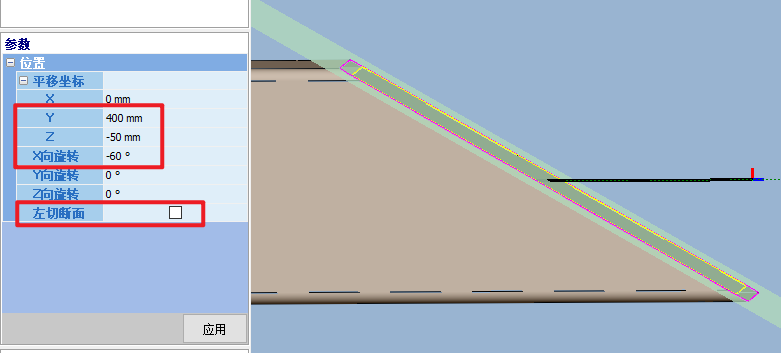

2、右侧的切断

y向平移坐标为零件长度;

z向平移坐标为-50(边长的一半,取负数);

x向旋转-60度;

不勾选左切断面;
