TubesT:圆管T形拼接——尽可能贴合

简介:

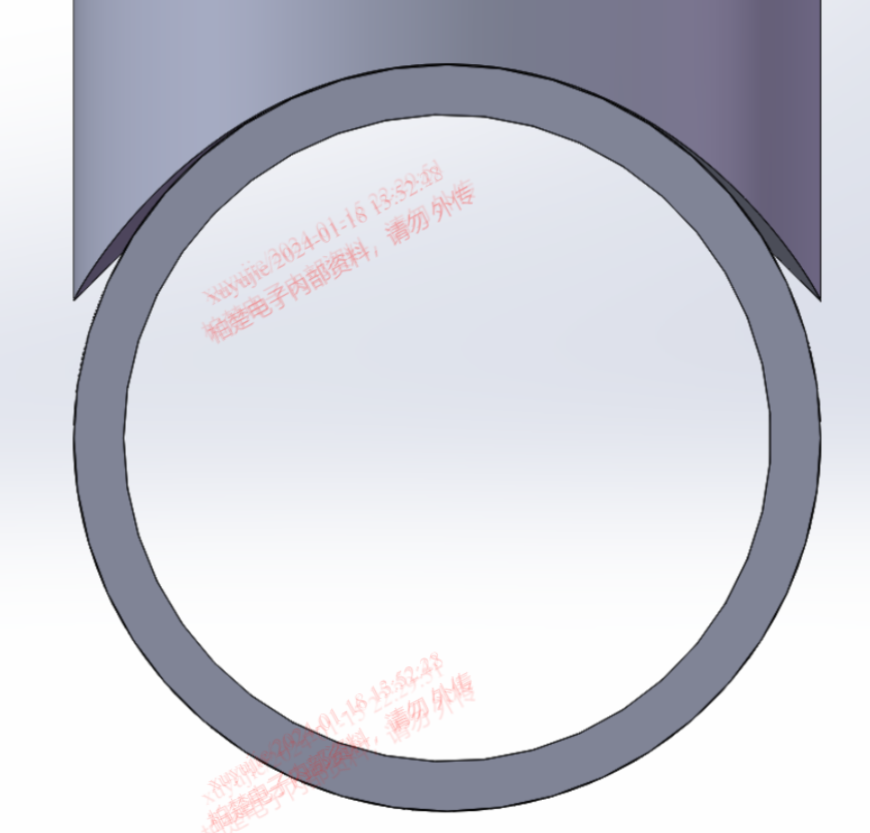

实际加工时,想要一个圆管尽可能贴合地骑在另一个圆管上,如下图所示情况,该如何绘制呢?



方法一:

①外部绘制

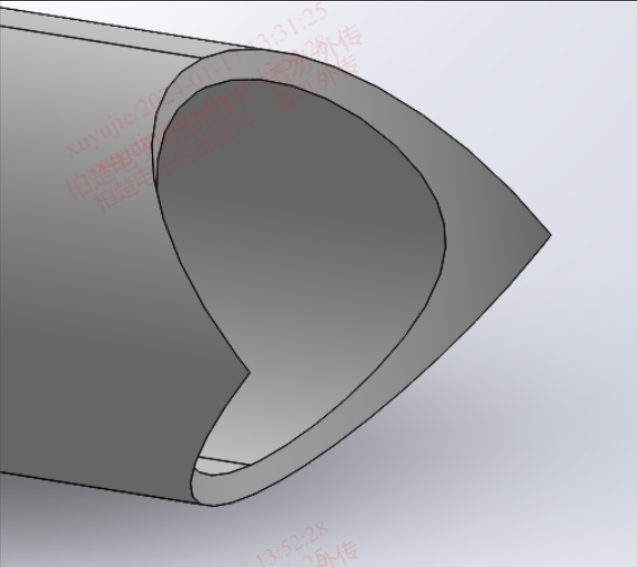

1、在圆管基础上,通过圆管拉伸切除后,绘制的igs是下图所示样子时

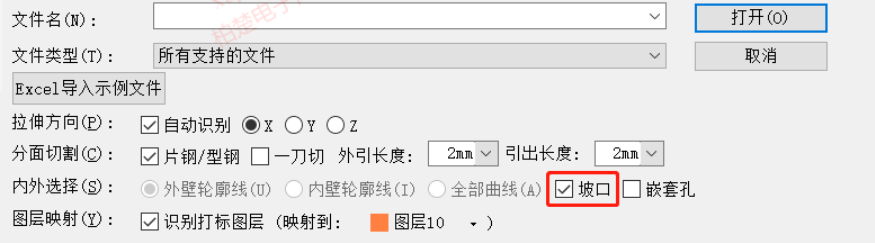

2、导入零件时,勾选<坡口>;

②内部绘制

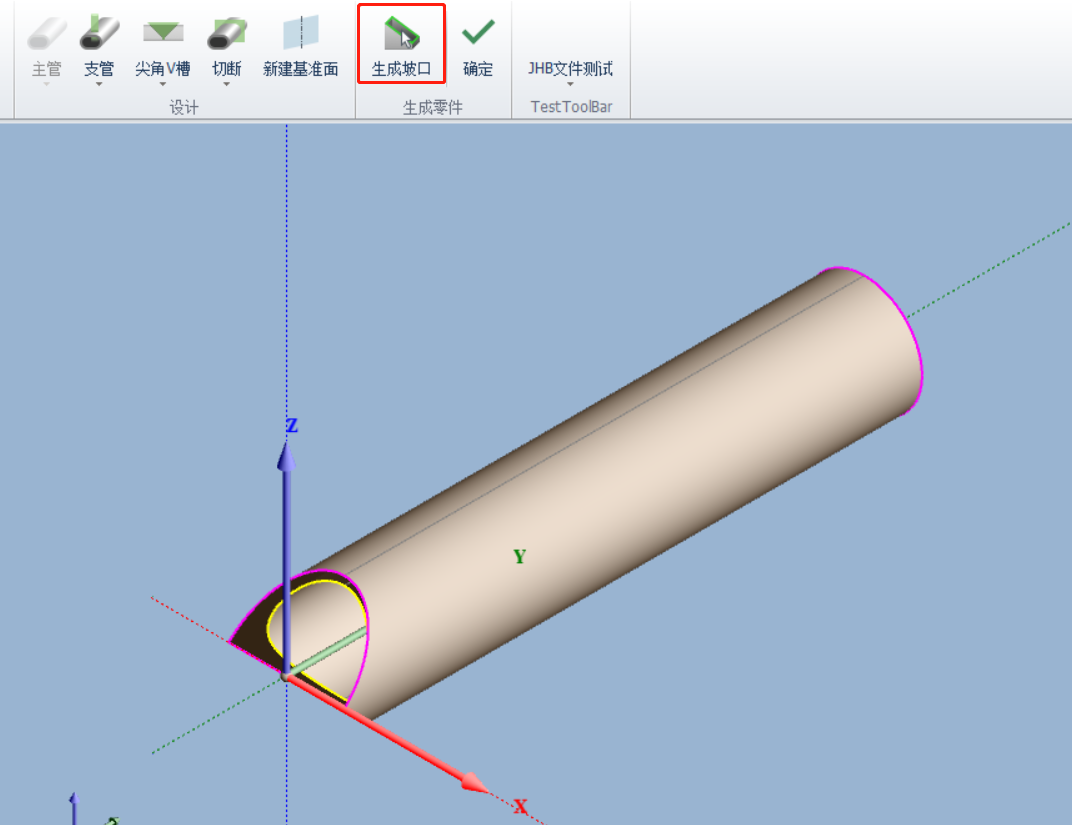

1、在圆管基础上,通过圆管拉伸切除后,在绘制零件界面绘制的jhb是下图所示样子,点击<生成坡口>。





方法二:

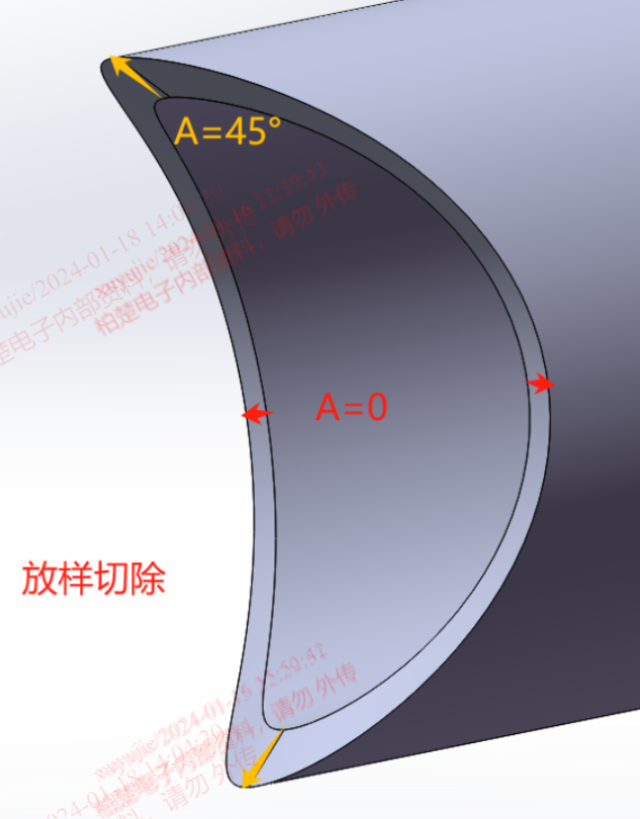

1、外部绘制的igs图纸是下图所示样子时,即在原始装配零件的基础上,人工将该零件处理为激光可以切的样子。

2、导入零件后,选中零件,为零件添加<扫描坡口>。
