TubesT:圆管/矩形管L形拼接——内壁贴合,A轴摆角固定

简介:

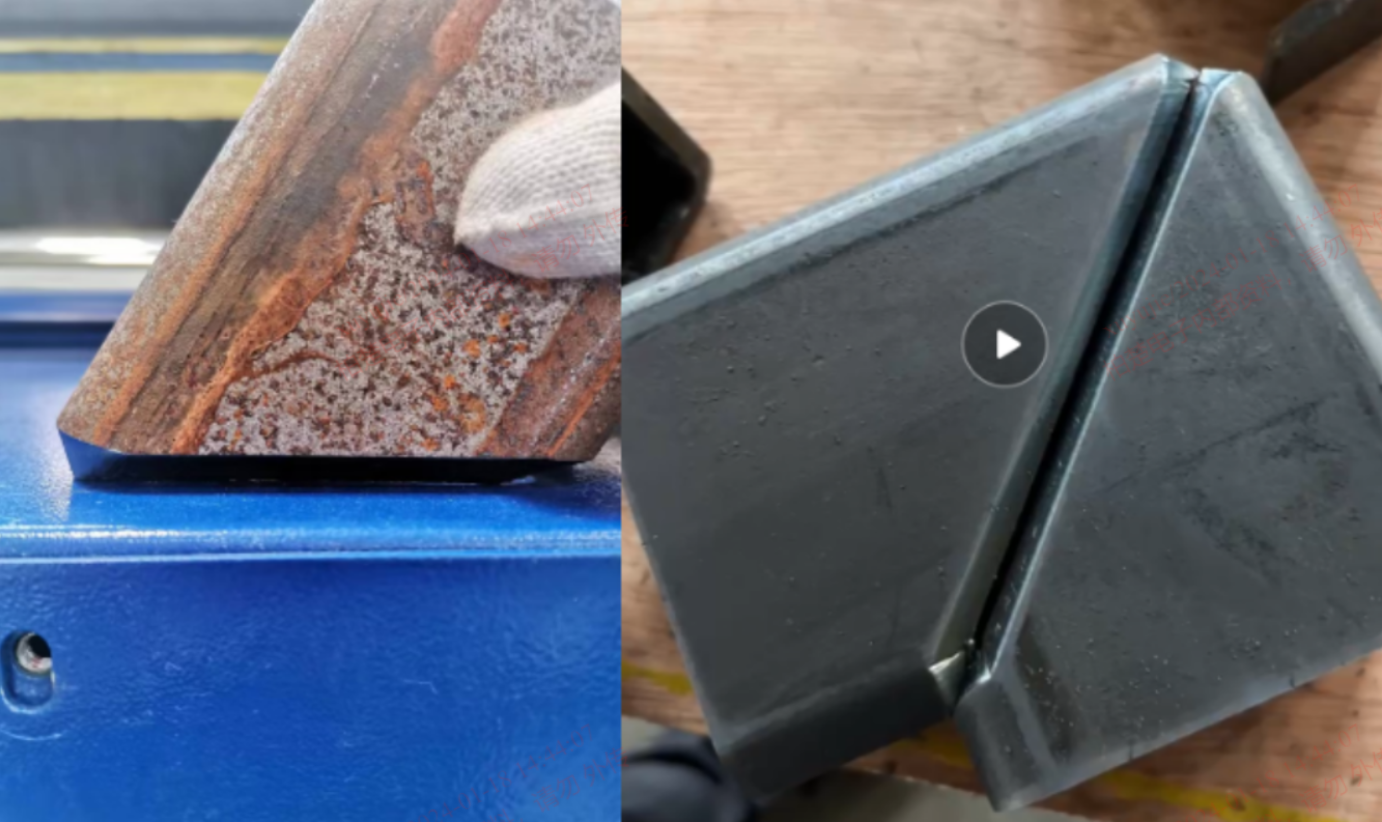

实际加工时,想要两个切斜的矩形管内壁贴合,A摆角固定,如下图所示情况,该如何绘制呢?



解决方法:

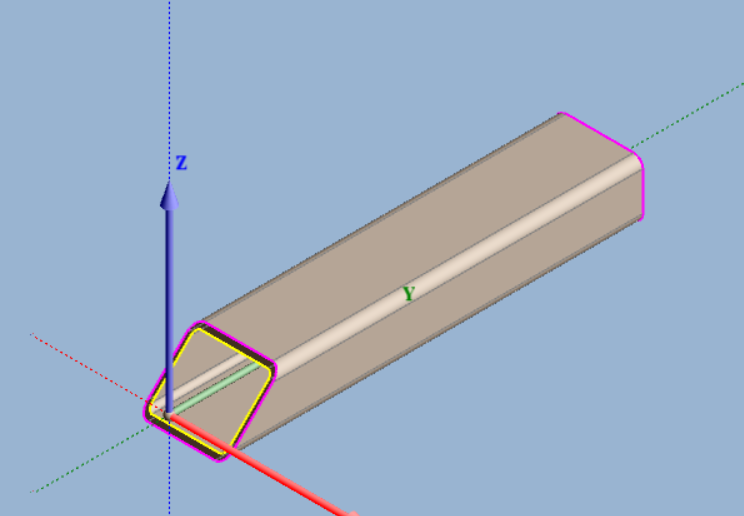

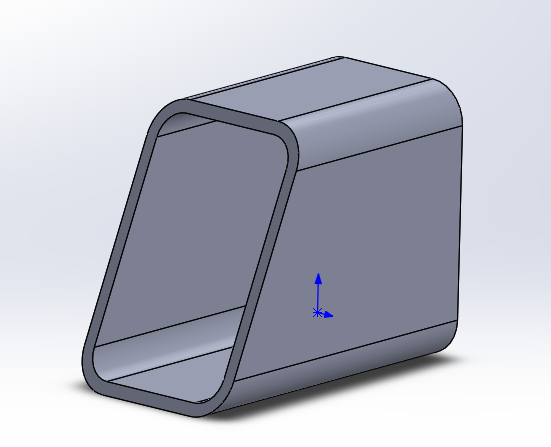

1、外部或内部绘制斜切矩形管,igs或jhb图纸如下图所示。

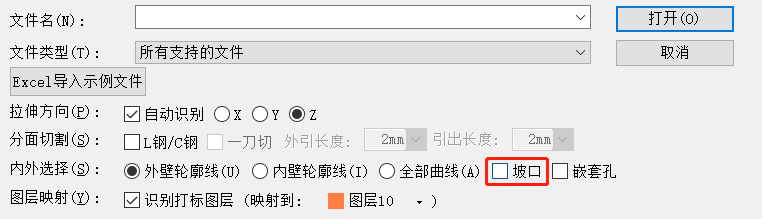

2、①外部绘制的igs图纸,导入零件时,不勾选<坡口>;

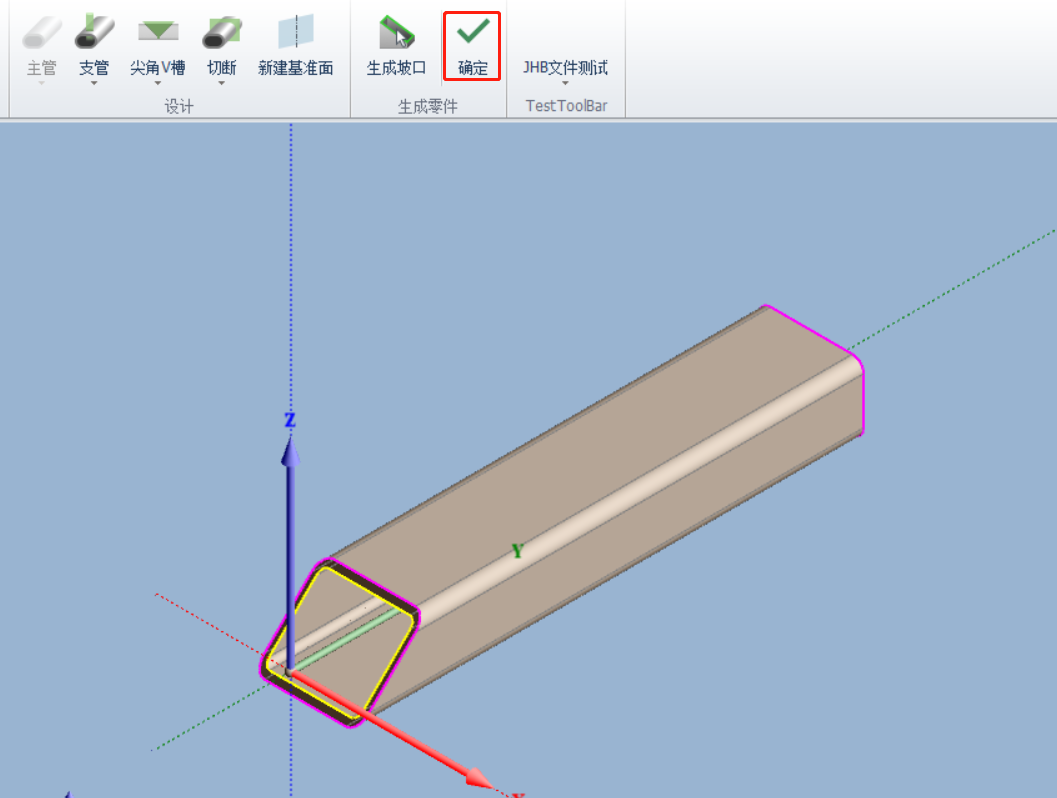

②内部绘制的jhb图纸,绘制完成后,选择<确定>;

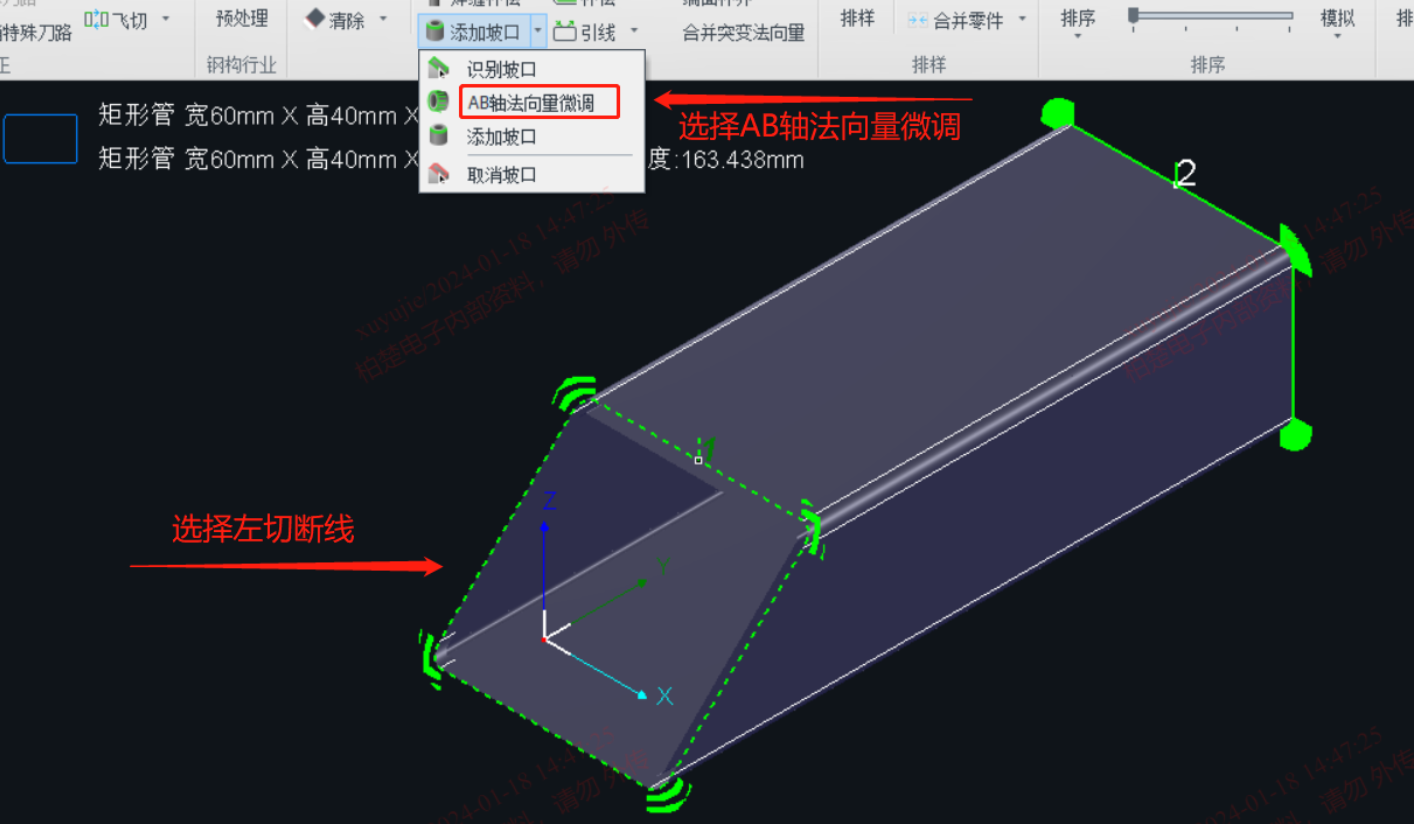

3、导入零件后,选择斜切后的截面切断线,即左切断线,进行AB法向量微调。

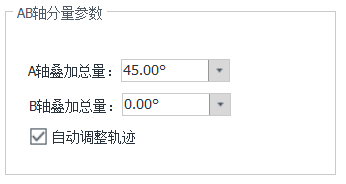

4、微调AB法向量时,左切断线A轴叠加总量+45°,勾选自动调整轨迹。
