TubesT:圆管上开圆孔的工艺

对于这种圆管贯穿的情况,不加任何工艺内壁会造成干涉,此时,可以有两种方式对零件进行处理,使两个圆管正常拼接

一、相贯孔

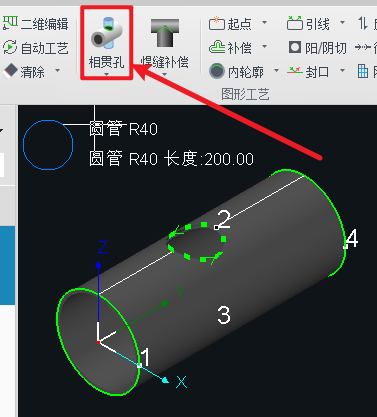

选中刀路,添加<普通相贯孔>工艺即可

*其他相贯孔类型请参考教程《TubesT-相贯孔》

对于没有加相贯孔工艺的孔,切割头方向是红线方向,内壁尺寸会比外壁小,所以圆管无法拼接;

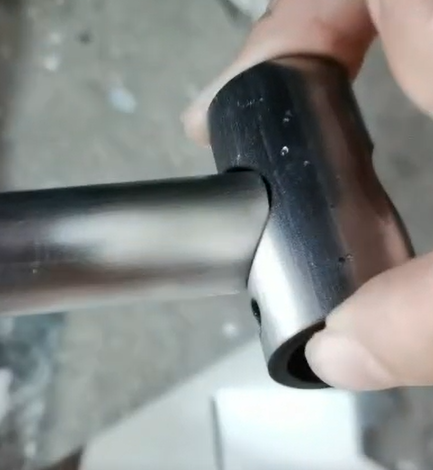

蓝线表示相贯孔工艺的切割方向,内壁尺寸和外壁一致,使零件可以拼接

二、内轮廓

当圆孔直径大于1/3的圆管直径时,用相贯孔工艺可能有两个问题:跟随不稳;比较吃工艺。此时,可以选择内轮廓切割,使圆孔正常切割下来、

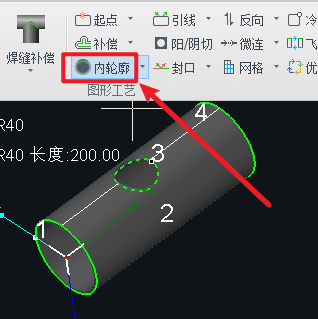

操作步骤:选择圆孔刀路,点击内轮廓即可。

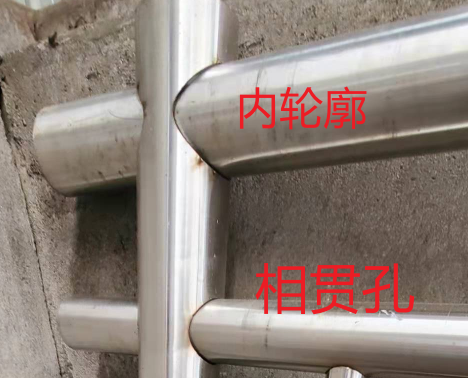

相贯孔与内轮廓切割效果对比
