TubesT:切断线上有倒圆角的角钢如何绘制

问题描述



主要展示:如何绘制切断线上有圆角的角钢零件



绘制方法1

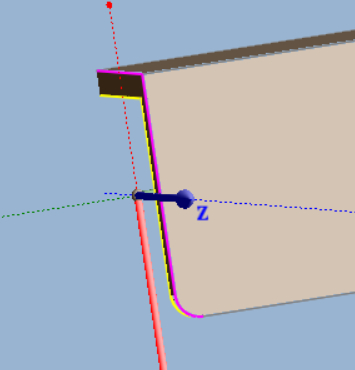

1、绘制好角钢零件后,在支管下拉菜单选择<智能绘图>,选中需要画倒角的基准面

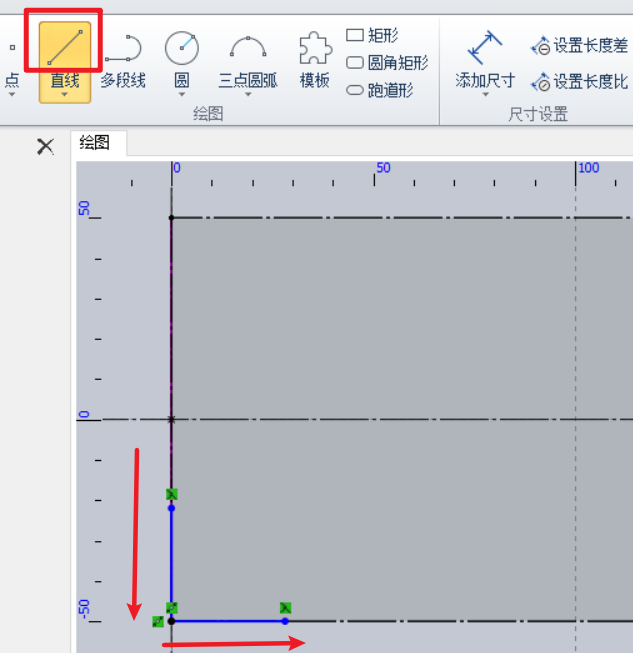

2、使用<直线>工具,描出角钢的两条边

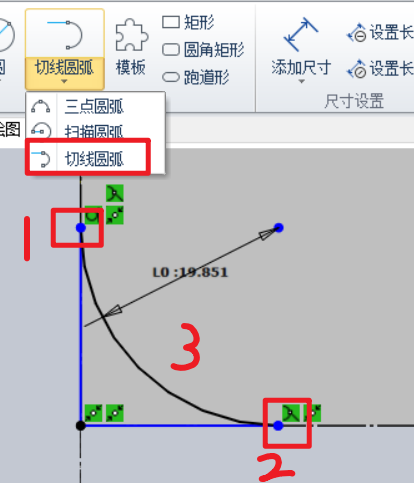

3、激活<切线圆弧>命令,依次点击三个点

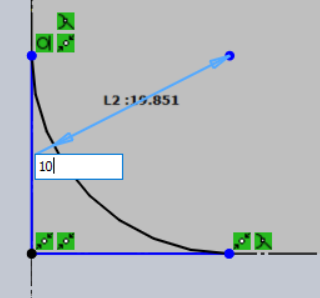

4、激活<添加尺寸>命令,设置圆弧的大小及直线的大小

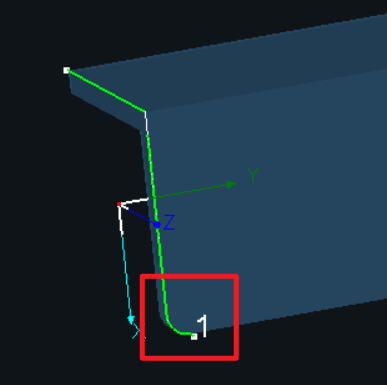

5、做出如下形状,即可生成零件



绘制方法2



可通过倒圆角方式进行绘制,具体步骤可参考如下视频。
