TubesT-批量导入标准零件

TubesT可以用Excel批量导入标准零件,当用Excel录入零件的截面类型、尺寸等信息,软件导入Excel表格后能自动生成对应零件。支持导入圆管、方管、矩形管、腰型管等类型的无孔零件,支持斜切面。

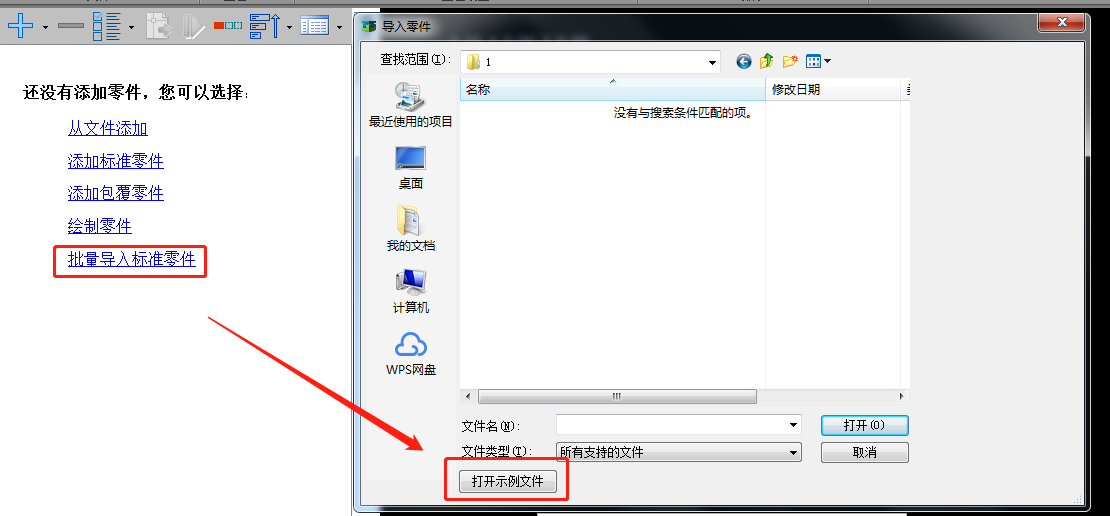

如果是V1.25及以上的版本,在打开界面左下角可以下载Excel模板。





如果是比较老的版本,则需按照下面的规则创建表格。

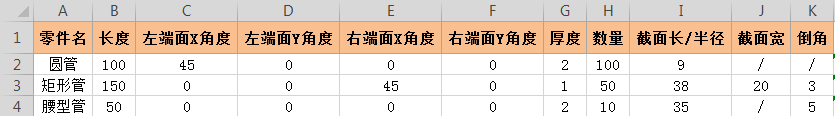

表格格式:

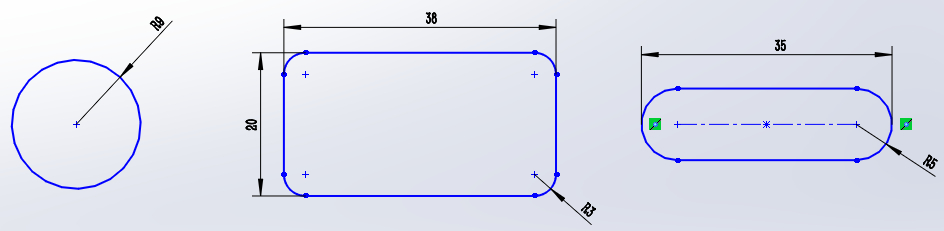

上述表格的示例零件截面如图所示。

规则:

1.只有“截面长/半径”,自动判断为圆管。

2.截面三个参数都有,自动判断为矩形管。

3.只有“截面长/半径”和“倒角”,自动判断为腰型管。

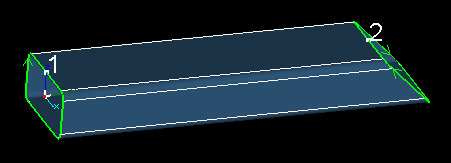

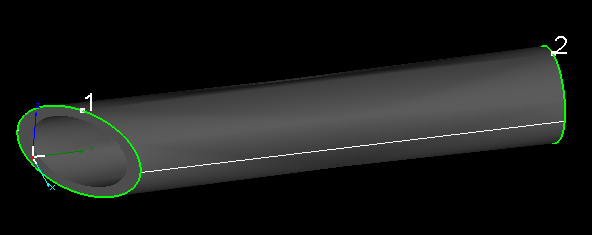

4.“左/右端面”代表零件的左端面或右端面;“X/Y角度”代表切断面绕X轴或Y轴旋转的角度。上述表格的示例零件图如图所示。



备注:

1.电脑必须装有Office,否则无法使用。

2.软件会通过“截面长/半径”、“截面宽”、“倒角”三个参数值自动判断截面类型。

3.必须按照格式填写数据。Excel的第L列及之后,可以随意添加备注。软件不会读取第L列及之后的数据。

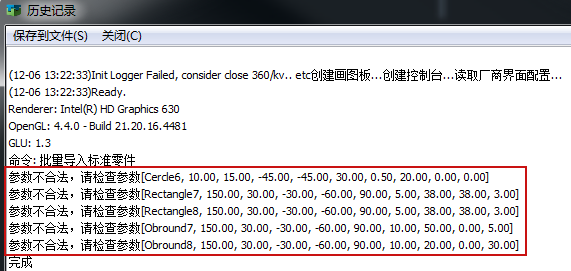

4.导入时,正确的数据可以正常导入。错误的数据不会导入,并且会在日志中提示具体哪一组数据存在错误。如下图。

5.常见的错误有:零件长度过短,X角度过大,厚度比倒角大,腰型管的圆弧直径比总长度还长,零件数量为负值。

6.如果某个单元格为空,则判断为该单元格的数值为0。
