一、简介
在小管加工领域，切割效率始终是产能提升的核心挑战。
针对方形管、矩形管材 R 角加工时普遍存在的速率骤降问题，TubesT 联合 TubePro 推出【旋风切割】功能，实现了 R角区域B轴尽可能不减速加工，使小管加工效能取得20%以上的突破性提升。
二、使用方法
1.权限相关：
2.可用管型：
| 管型（截面） | 矩形管和方管 |
|---|---|
| 管材尺寸 |
需满足：单边长 ≤ 180 mm、长宽比＜2/1，厚度≤2mm，0<R ≤ 4 mm |

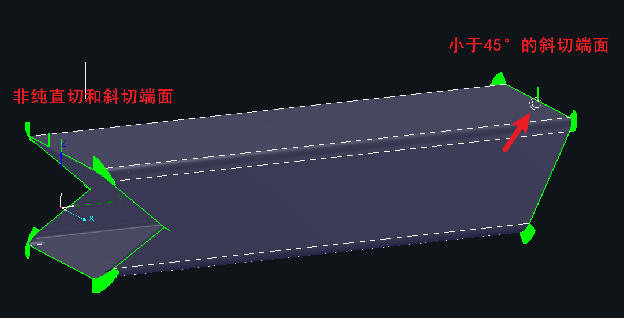

| 切割特征（刀路） |

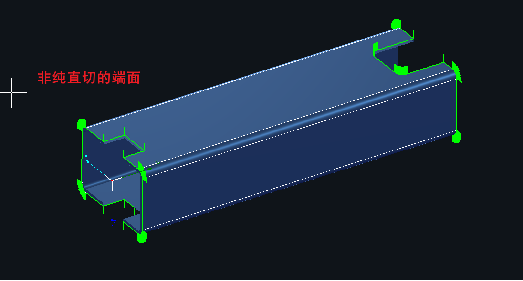

(1)非坡口刀路（*如果导入时勾选了坡口，则自动取消旋风切割。 ） (2)纯直切、斜切（45°以内）端面刀路，不对孔生效
注意：斜切刀路可能存在误差较大的情况，软件检测到后会弹窗提示，解决方案见下文“常见问题”。 |
3.操作步骤：

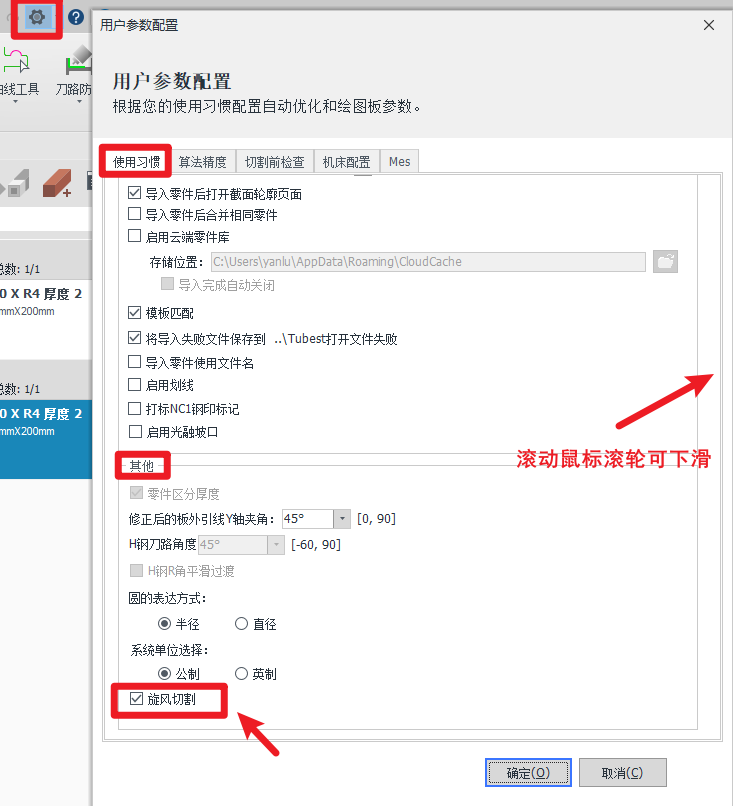

导入零件前，点击顶部【设置】（齿轮按钮），进入用户参数配置，鼠标滚轮滑动到底部，勾选【旋风切割】。

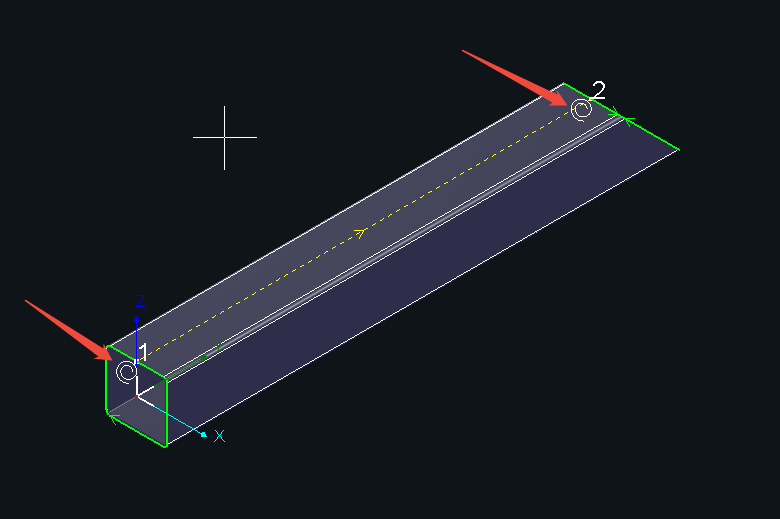

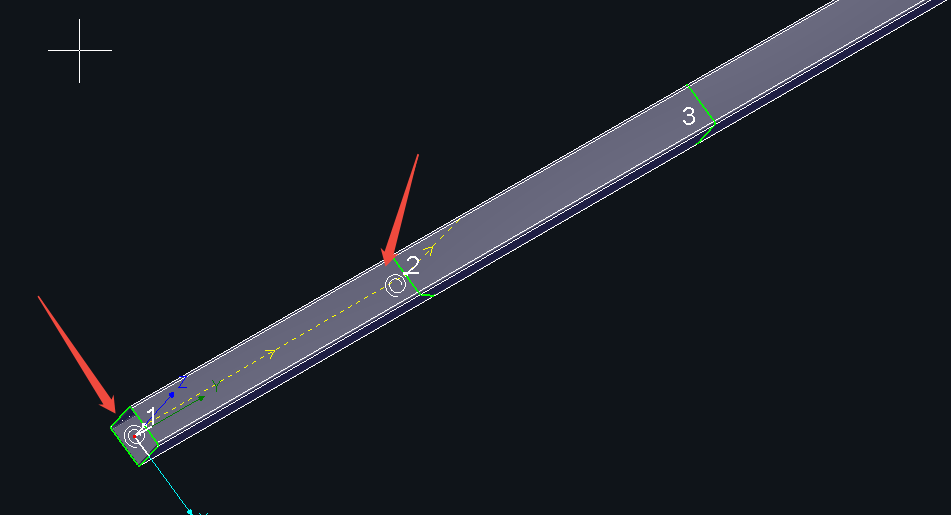

启用后，导入或绘制符合适用场景的零件时会自动添加该工艺。对应刀路会带有旋风切割的标志，如下所示：
（若是导入零件后想要添加，依然需要开启设置，并重新导入零件。）

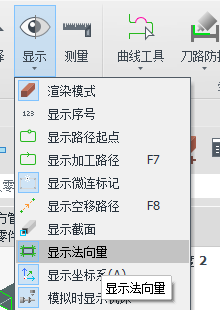

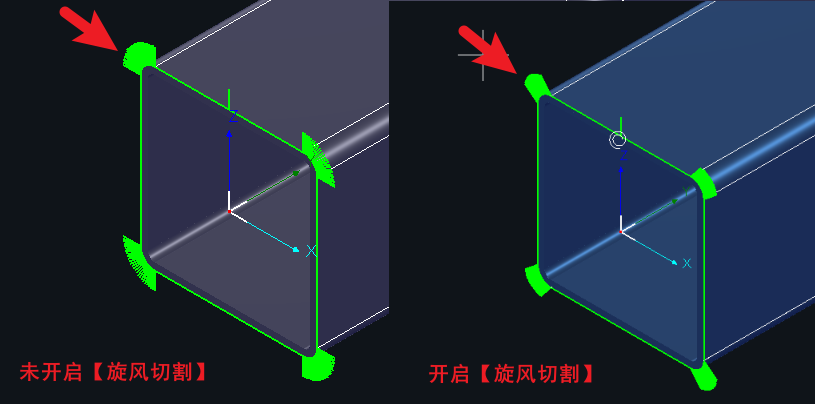

开启【法向量显示】，可以发现管材R角处的法向量会有变化：
排样时，带有旋风切割的工艺支持共边，如下图所示：
（注意部分情况会无法共边，详见下文“常见问题”。）

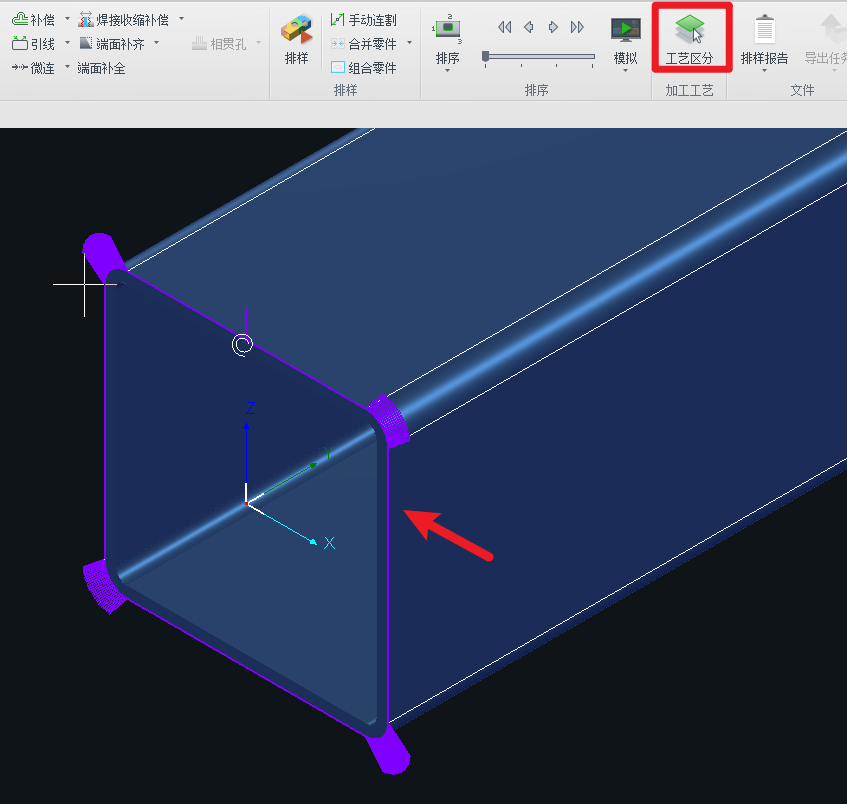

排样后，点击【工艺区分】，可以自动将旋风切割的刀路区分图层。
（默认图层11（紫色），若需要修改可见下文“常见问题”。）

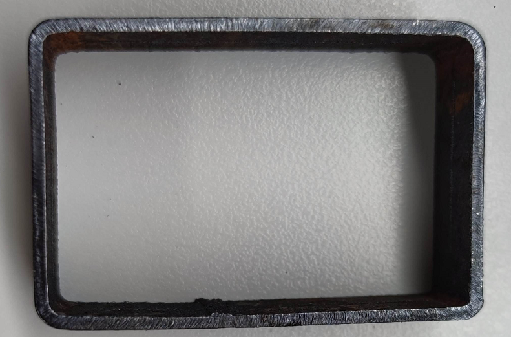

3.旋风切割实际效果展示：
三、常见问题
1.如何取消旋风切割？

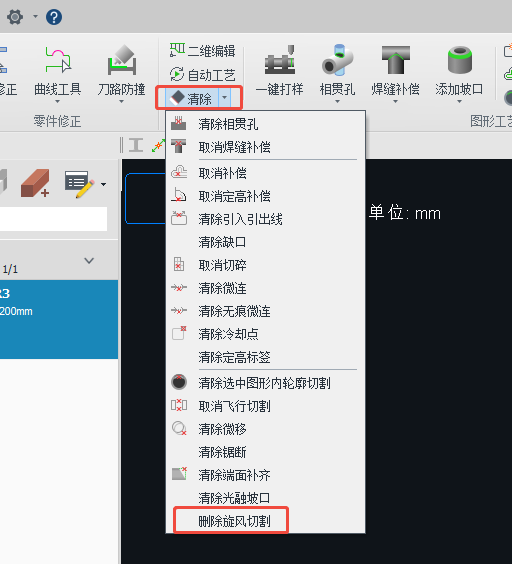

选中旋风切割刀路，点击【清除】→【删除旋风切割】，即可取消旋风切割。
注意：删除旋风切割仅对选中轨迹生效。取消后，法向量会变成原截面法向量。
2.使用了旋风切割还能添加其他工艺吗？
添加了旋风切割的零件只支持设置起点、焊缝补偿、寻中点（TubePro中设置）。
如果对应刀路为坡口刀路，则旋风切割不会生效；

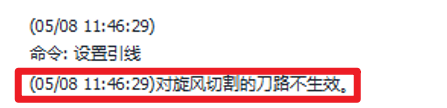

对旋风刀路添加补偿、引线、微连、端面补齐、曲线分割、曲线独立、R角微调等工艺时，日志栏会提示无法添加；
当配置了自动工艺时，优先保留旋风切割，不兼容（不支持）的工艺不会添加。
3.排样时，带有旋风切割的零件什么情况下会取消共边？
旋风切割刀路与旋风切割刀路，当没有带有焊缝补偿工艺时，可以正常全等共边。
但某些情况下会取消旋风切割，具体情况如下表所示：
| 零件带有的工艺 | 全等共边 | 孤岛共边 | 三刀切共边 | |
|---|---|---|---|---|
| 非旋风切割+非旋风切割 | 任意 | 正常共边 | 正常共边 | 正常共边 |
| 旋风切割+非旋风切割 | 任意 | 正常共边（取消旋风切割） | 正常共边（取消旋风切割） | 正常共边（取消旋风切割） |
|
旋风切割+旋风切割 |
非焊缝补偿-非焊缝补偿 | 正常共边 | 正常共边（取消旋风切割） | / |
| 焊缝补偿-焊缝补偿 | / | 正常共边（取消旋风切割） | 正常共边（取消旋风切割） | |
| 非焊缝补偿-焊缝补偿 | / | 正常共边（取消旋风切割） | / |

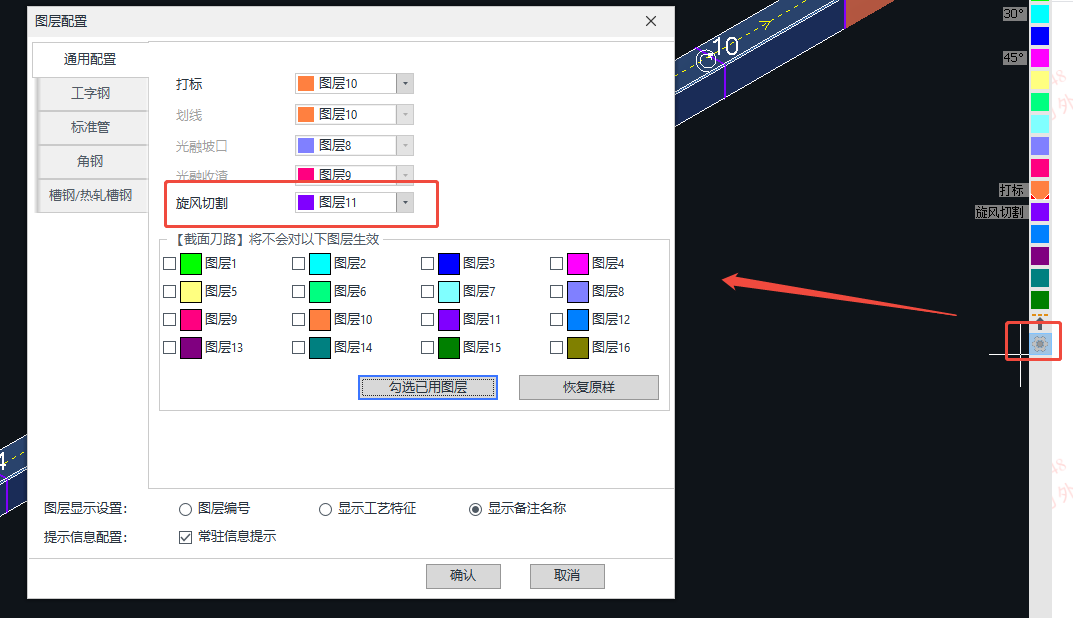

4.如何修改旋风切割刀路的工艺图层？
您可以在【图层配置】中对图层进行变更。使用后，其他工艺便不会使用旋风切割所设定的图层。

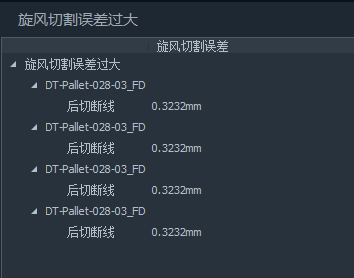

5.开启旋风切割后，提示【旋风切割误差过大】是什么原因？如何处理？
斜切端面的零件设置旋风切割后，可能存在切割误差，软件会自动进行检测。
当添加该工艺后的零件与原始零件内轮廓误差超过了0.3 mm时，软件会弹窗提示，具体到某条切断线及对应的误差值。
此时您可以选中对应刀路，点击【清除】→【删除旋风切割】，取消旋风切割，避免为了提升效率而影响实际的切割质量和切割效果。
6.设置了旋风切割的图纸导出到旧版本的TubesT或TubePro软件中，可以正常使用吗？

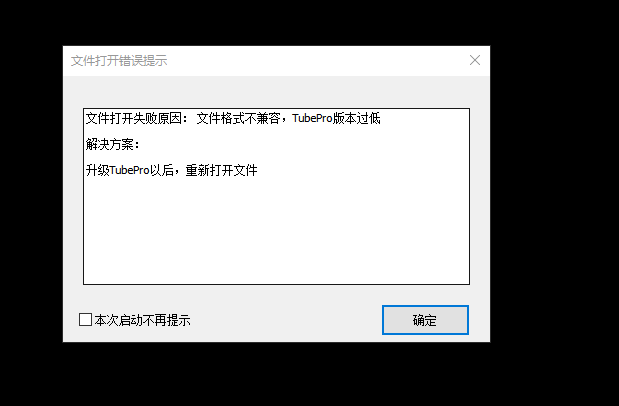

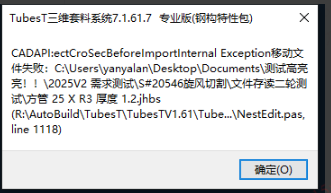

不可以。如果导入过低版本，则会出现弹窗提示报错，如下图所示。建议您使用对应的版本和软件打开设置旋风切割的图纸文件。
-
