一、简介

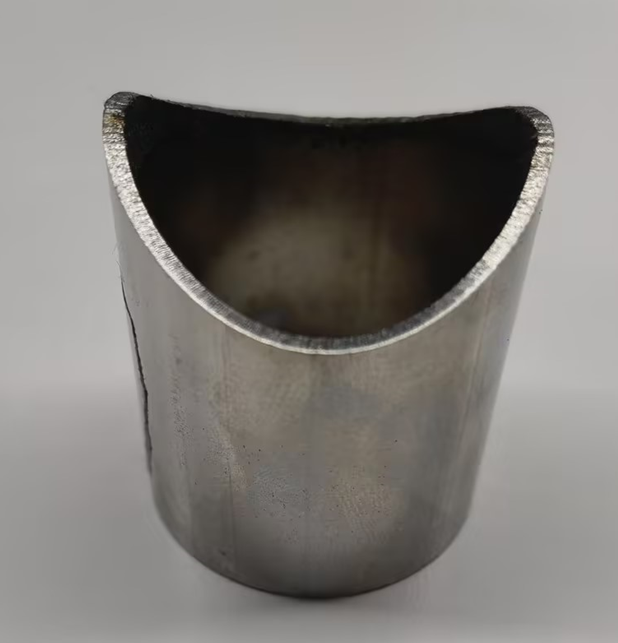

当加工的零件要切坡口（加工时a轴摆动），图纸上也画好了要坡口造型，导入时需要识别坡口。

注意，如果实际机床为非坡口机，请勿识别坡口，否则实际将无法加工。

注意，如果您的图纸没有绘制需要加工的坡口，请参考教程：《添加坡口》。

注意：《》、【】中的内容均为可跳转的教程链接，点击链接，即可查看功能对应的详细参数说明、使用方法。

二、使用方法

1.开启坡口：

使用该功能前，需要点击软件左上角小齿轮图标，在【用户参数】—【机床配置】中，勾选【坡口切割头】。

A轴摆角限制：推荐45°。因为机床上a轴最大摆角为±45°。若有不同可和设备厂家确认后填入真实值。

A轴摆长：测量机床上摆长，填入真实/近似摆长即可。此值仅为模拟时显示效果正确，不影响实际套料和加工。

2.导入时勾选坡口：

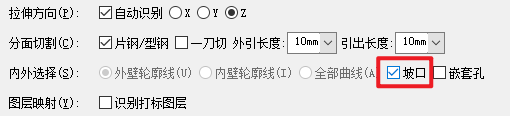

识别坡口：对于外部软件绘制的零件图纸，需要先识别坡口。在【从文件添加】的参数设置中，勾选坡口。此时导入的零件刀路坡口与图纸的坡口保持一致。

版本影响：

• • • • 7.1.61版本之后，除SAT之外的所有格式，都可以识别坡口。推荐使用STEP格式图纸。
      • 7.1.59版本之前，推荐使用IGS格式图纸。

3.导入后自动法向量检测：

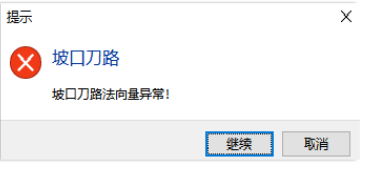

★ 如果导入后提示：“即将执行[法向量错误检测]”，则点击<确定>。

若没有弹窗，请根据教程：《法向量错误检测》进行配置。

此功能会对识别坡口的零件进行坡口刀路的检测。如果有明显错误的零件就会用黄色小三角进行提示。

4.若法向量检测存在错误：

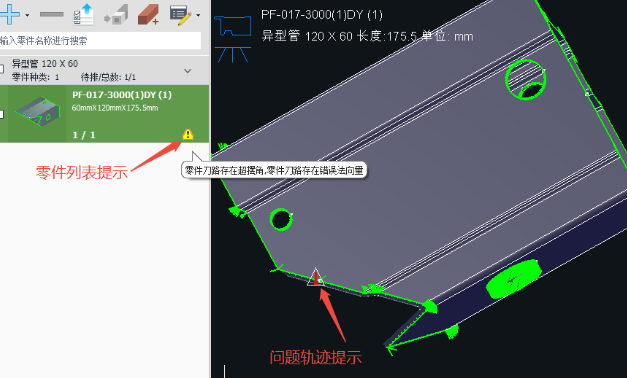

软件内有相应的“小三角感叹号” 提示，可定位到 ① 零件列表中的零件；② 具体出现问题的刀路。

鼠标挪到“小三角感叹号”上，会出现刀路向量错误的具体原因 。

若提示“零件刀路存在超摆角”：用【超摆角处理】功能处理零件即可。

若提示“零件刀路存在错误法向量”，且零件是封闭截面（比如方管圆管等），则在零件列表中勾选出现提示的零件，点击【取消坡口】，点击【扫描坡口】，就可以批量重新识别。

扫描坡口功能补充说明：扫描坡口是另一种识别坡口的方法，二者最终达成的结果是一致的——识别坡口角度。只是底层的方式不同，所以当识别坡口存在问题的时候，就可以使用扫描坡口功能重新识别。

使用方法：选中刀路或者零件点击【扫描坡口】。

• • • • 当选中刀路时，对选中刀路生效。
      • 没有选中刀路但零件列表有勾选零件，对零件列表勾选的零件生效。
      • 没有选中刀路且零件列表没有勾选零件，对当前显示的零件生效。

注意：扫描坡口只能用于封闭截面，比如方圆管等，角钢槽钢工字钢等属于不封闭截面，扫描坡口不生效。

4.若存在错误，且扫描坡口无法解决，或者零件为不封闭截面：

① 打开<显示法向量>，查看有“小三角感叹号”的刀路，检查是哪一个地方向量不对。

② 找到向量异常的地方后，观察此处的图纸是绘制正确。

③ 若图纸绘制异常，则修改图纸；若绘制正确，可在技术交流群里询问群主。（工具栏点击关于会出现社群二维码）

三、常见问题

1.如何判断零件是否识别了坡口？

• • 简单判断：生成的坡口零件，截面预览图会有坡口标志，刀路为有刘海状的坡口刀路。

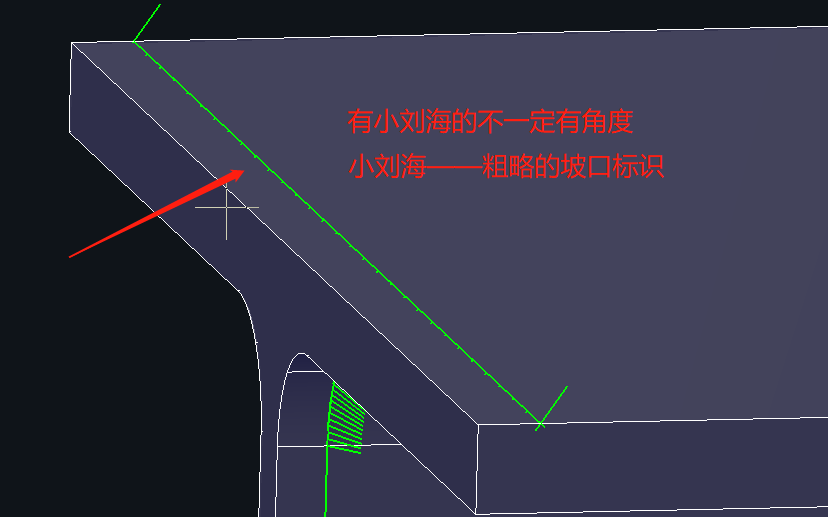

• • 粗略判断：刀路是否有刘海线。没有小刘海的一定不是坡口刀路。

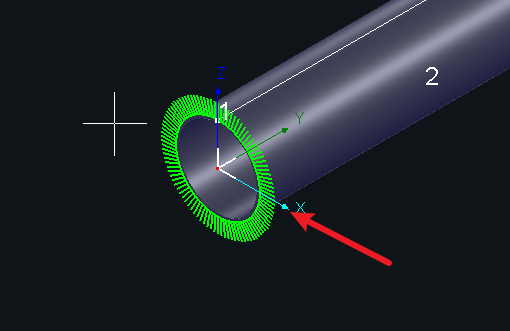

• • 显示判断：可通过【显示】-【显示法向量】，来更清晰的观察法向量（即切割头的实际偏摆角度）是否有角度。有角度则实际切割时偏摆。

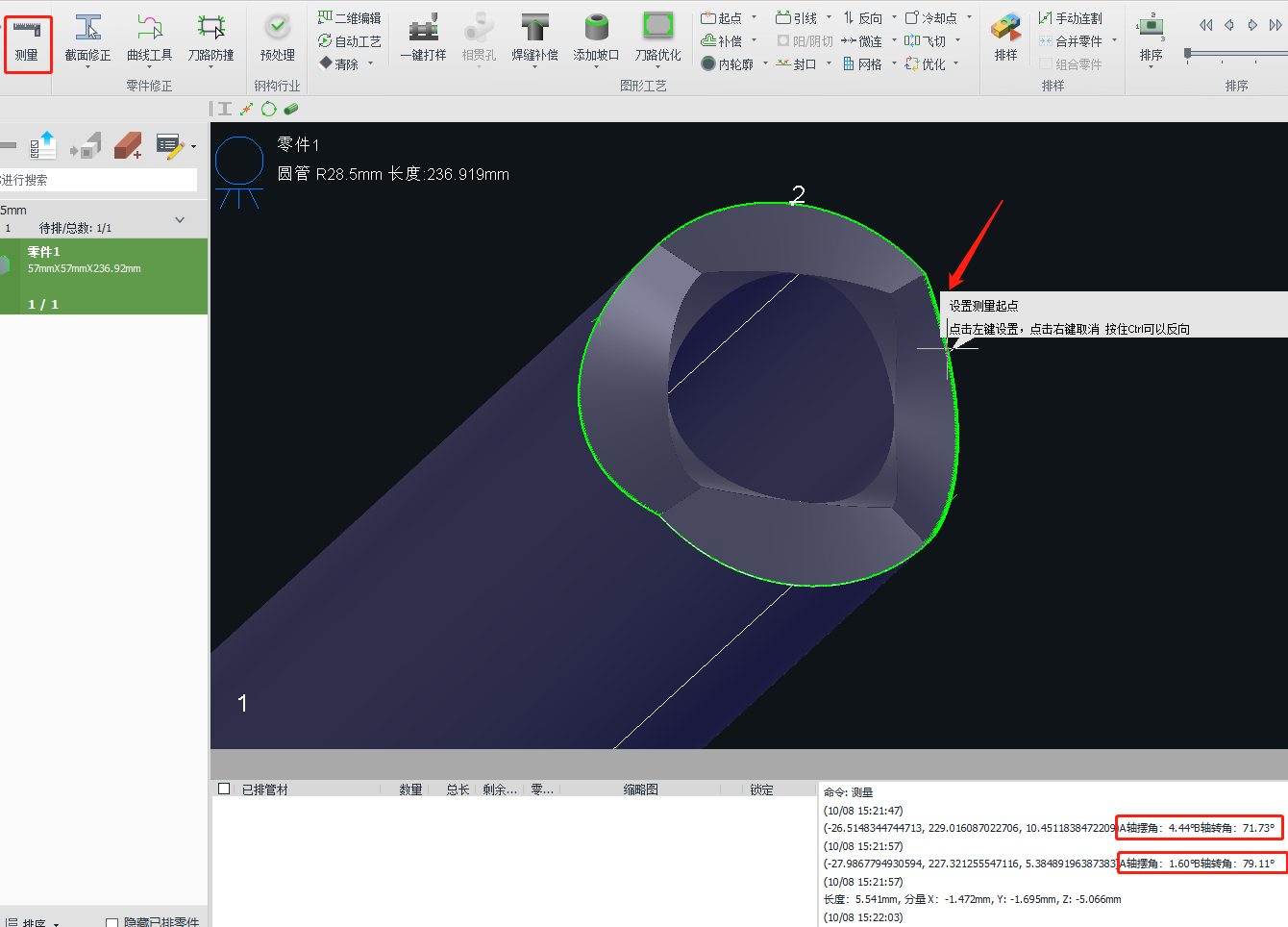

• • 精确判断：点击【测量】，然后点击刀路，日志栏会显示该点的a轴角度。

• • 模拟判断：模拟看看切割头有没有偏摆（a轴角度）。

2.主界面的【识别坡口】如何使用？

此处的识别坡口用于软件内部绘制零件时，在绘制零件界面忘记点击【生成坡口】的补救。

不适用于外部导入的图纸。外部的图纸可能会无法成功识别，为避免引发使用歧义，该功能在7.1.61版本已删除。

3.当零件图纸没有坡口，需要坡口切割时，怎么操作？

（1）【绘制零件】中画好零件后。点击【生成坡口】。

套料软件版本限制：1.45版本开始，支持在TubesT中绘制坡口零件。

切割软件版本限制：配合7.1.21.170.0或更高的版本的TubePro，否则将无法使用。

（2）软件内部对导入的图纸添加坡口

【添加坡口】（自动工具、固定规律），教程请参考：《TubesT-添加坡口VYKX》

【叠加AB轴法向量】（手动调整）， 教程请参考：《TubesT-AB轴法向量微调》

4.为什么识别外部图纸/生成TubeDraw图纸时，如果遇到超摆角坡口，不同版本效果不一样？

1.61以前，识别坡口马鞍口的内置超摆角处理，扫描坡口需手动超摆角处理。

1.61版本以后，扫描坡口内置了超摆角处理，即1.61版本扫描坡口后不会超摆角(用的最大切割即少肉)

6.如何批量使用扫描或者取消坡口？

如果想对零件批量扫描坡口，在零件列表内选择零件后，点击【扫描坡口】或【取消坡口】。
