TubesT-管材类文件格式详细讲解

一、简介



套料在生产中的作用是:根据零件图纸自动生成可加工的刀路,并在兼顾实际生产安全和效率的基础上,将零件以最省料的方式排布在管材上,并将零件的每条刀路排上刀序,然后推动给切割机床去加工,如下图所示:

  绘制图纸(绘图软件) 生成刀路(套料软件) 实际加工(切割软件)
切管机 如SolidWorks、ug、tekla等绘图软件 TubesT TubePro
型钢机 同上 TubesT-H FACut-H

注:部分零件可直接在TubesT中绘制,免去生成外部零件图纸并导入的步骤。

不同的软件可识别打开的文件格式不一样,可生成的文件格式也不一样,针对各种格式,下文将详细介绍它们的使用方法。



二、使用说明

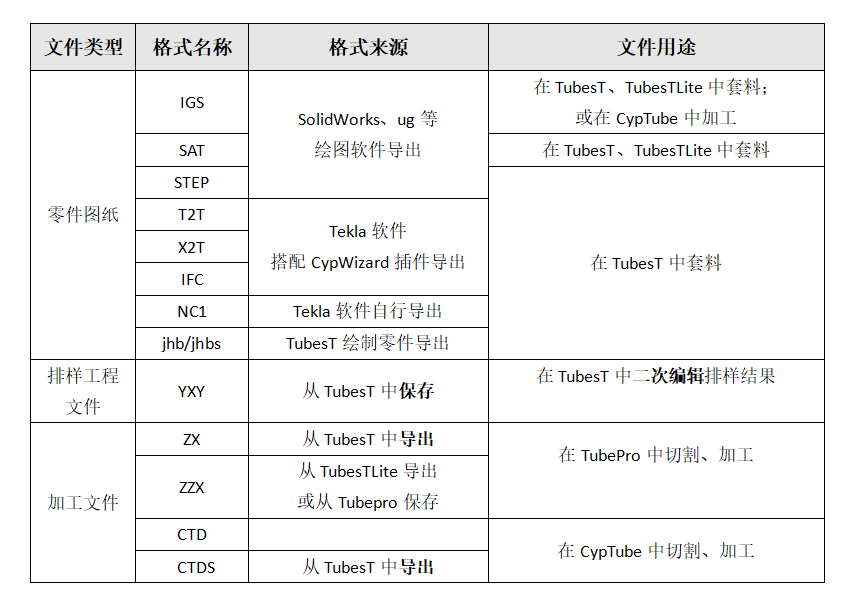

1.各种软件可保存的格式及用途

***  TubePro保存的文件格式是zzx;CypTube 6.4.940版本开始保存的是ctds,之前保存的是ctd。

***  CypWizard插件下载地址

2.TubesT中相关功能按钮



名称 图标 用途 相关教程
保存 保存YXY文件,可修改零件、二次编辑排样结果 如何保存YXY文件
打开 打开YXY文件,可修改零件、二次编辑排样结果
导入 导入外部零件图纸、TubesT 内部绘制/生成零件 从外部导入零件
导出 导出零件,ZX格式可直接加工,JHBS可再导入编辑 如何从TubesT中批量导出零件
导出 导出排样任务(ZX格式),用TubePro打开进行加工 如何导出排样任务



3.柏楚系统各类格式开始支持的版本
