停靠点设置

停靠点

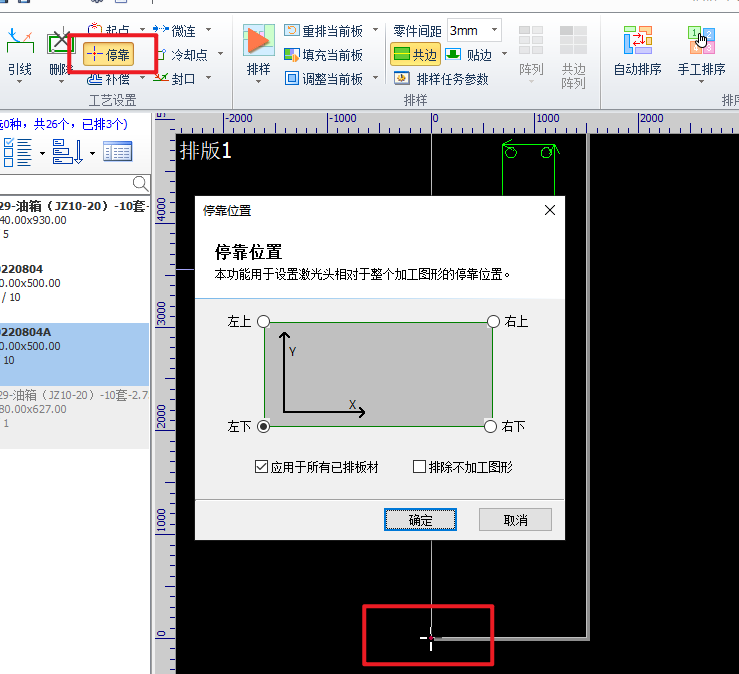

停靠点:为切割头的停靠位置,可以通过“停靠”按钮,来调整图形与停靠点的相对位置。例如激光头位于待加工工件的左下角,则设置停靠点为左下角,依次类推。



参数介绍及注意点

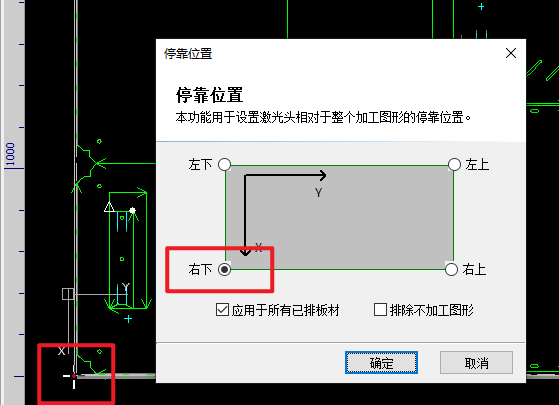

  • 视图方向和停靠位置有关(以视图方向-横向为例)。



  • 应用于所有已排板材:勾选后,设置当前板材的停靠位置后,可应用于所有已排板材。

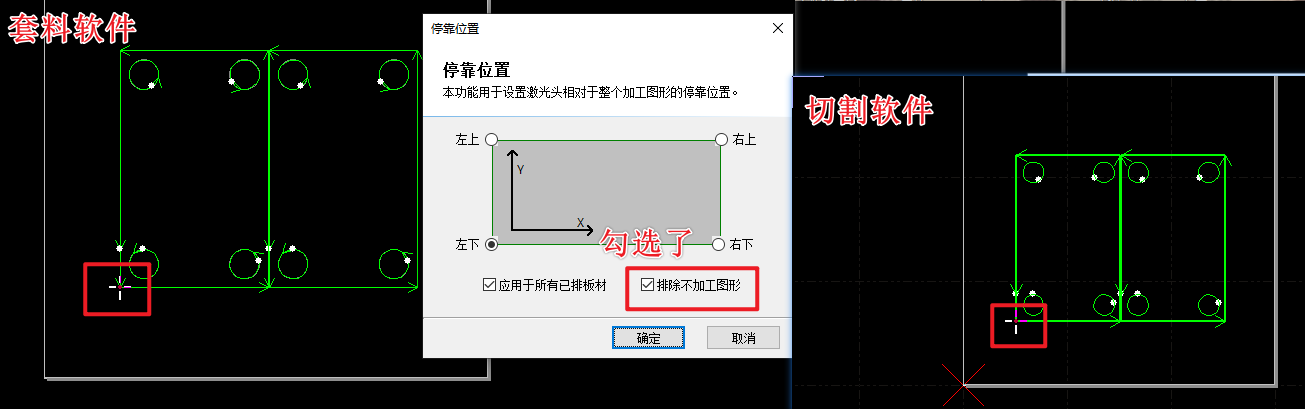

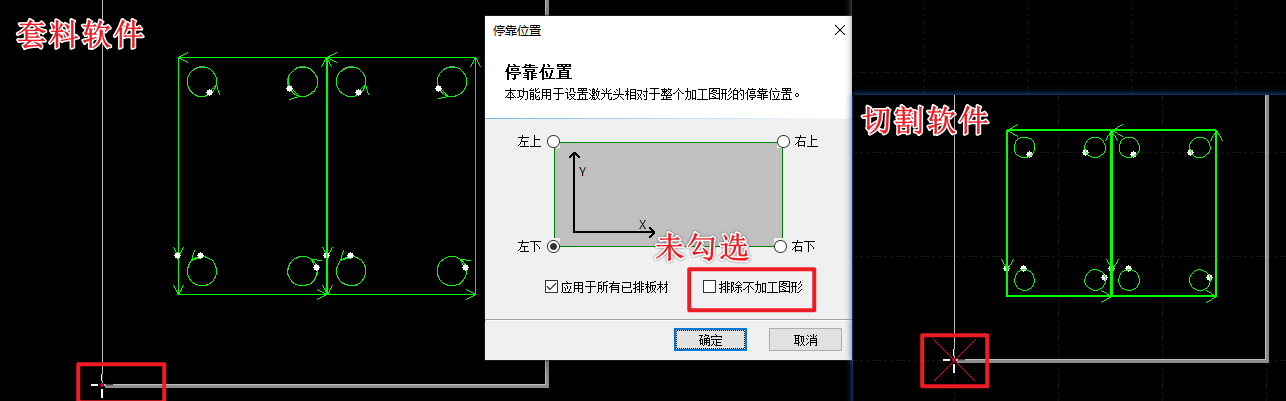

  • 排除不加工图形:当图纸里面有很多零件图,有些零件不需要加工,就设置为不加工,但是想从板材的一个角开始加工需要要加工的图形,需要勾选此选项。



注意点:排样软件里停靠点,需要和切割软件里的停靠点保持一致。

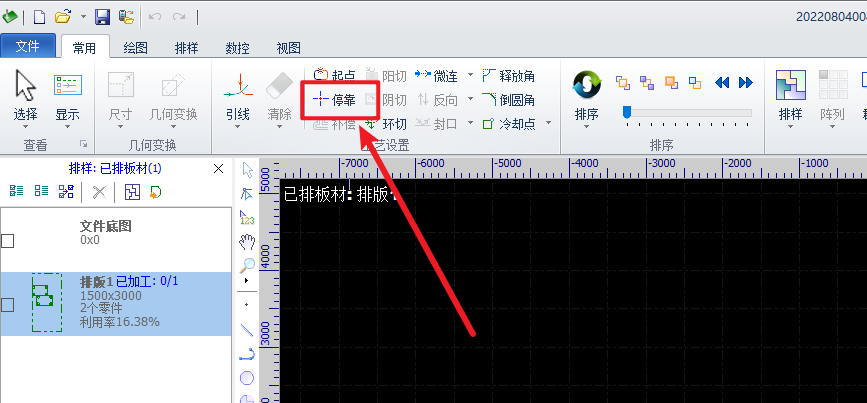

  • 首先查看切割软件的停靠点位置

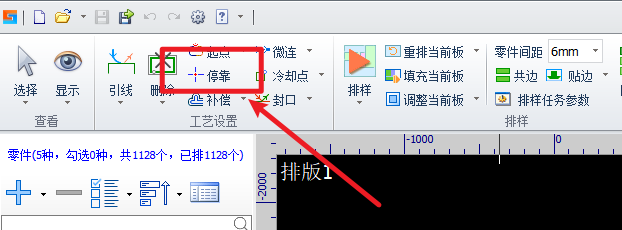

  • 再打开套料软件,点击停靠按钮,将停靠位置设置的和切割软件的停靠位置一致。
