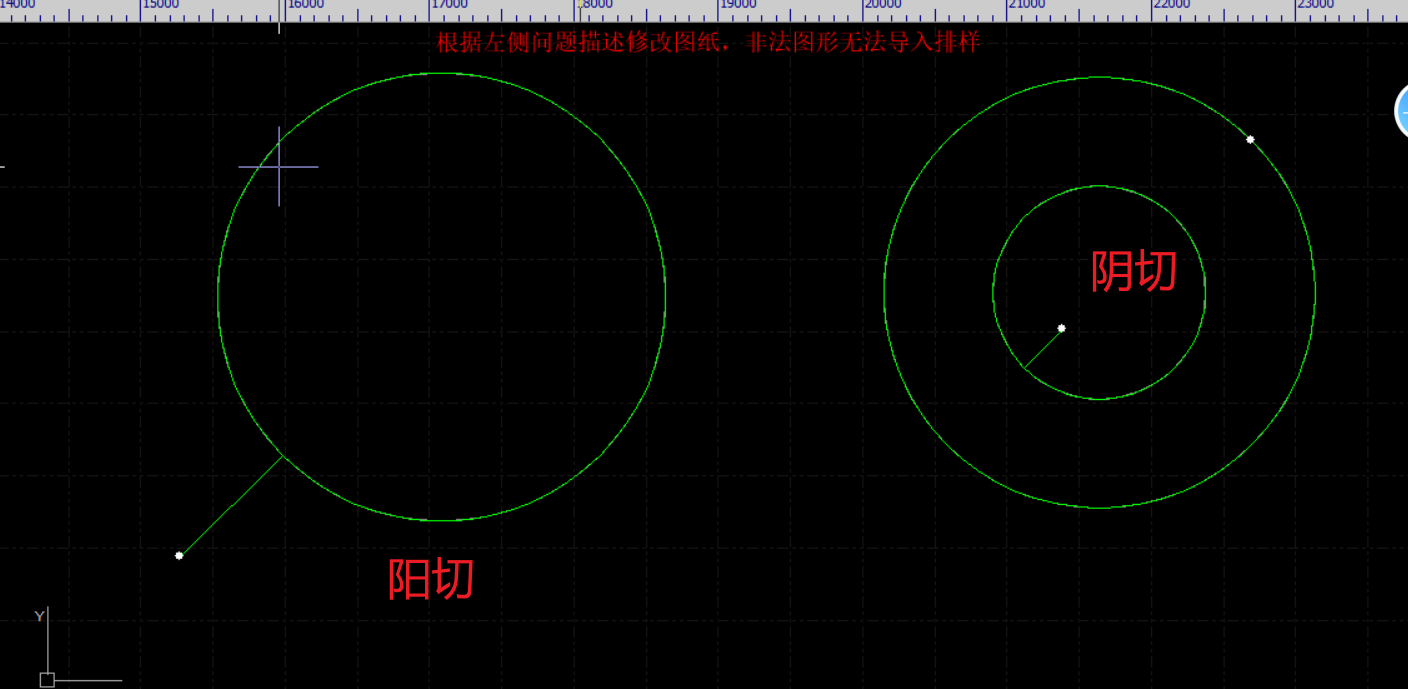

当零件比较特殊时,正常的引线工艺给零件所加的引线不符合需求,可以选择阴切/阳切功能来改变引线方向。

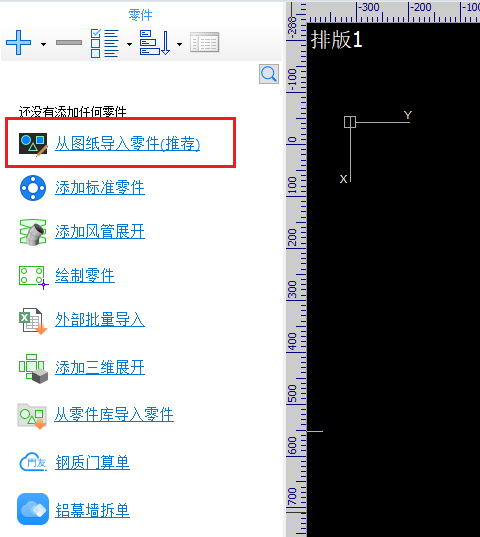

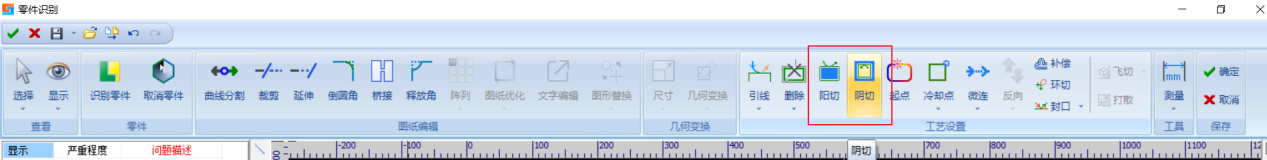

从下面这个入口导入图纸进入图纸处理界面,在图纸处理界面可以设置阴切/阳切。
零件未排之前,右击零件,选择“编辑此零件”(或者双击零件进入),进入编辑零件界面也是可以设置阴切/阳切,选中内外轮廓,按钮生效,然后根据自己需求设置。

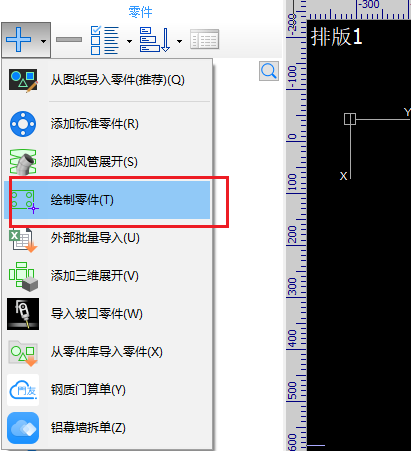

绘制零件界面
当您的零件比较特殊,正常的加引线不能满足您的需求,导致零件加的引线不对,这时候可以使用阴切/阳切功能。

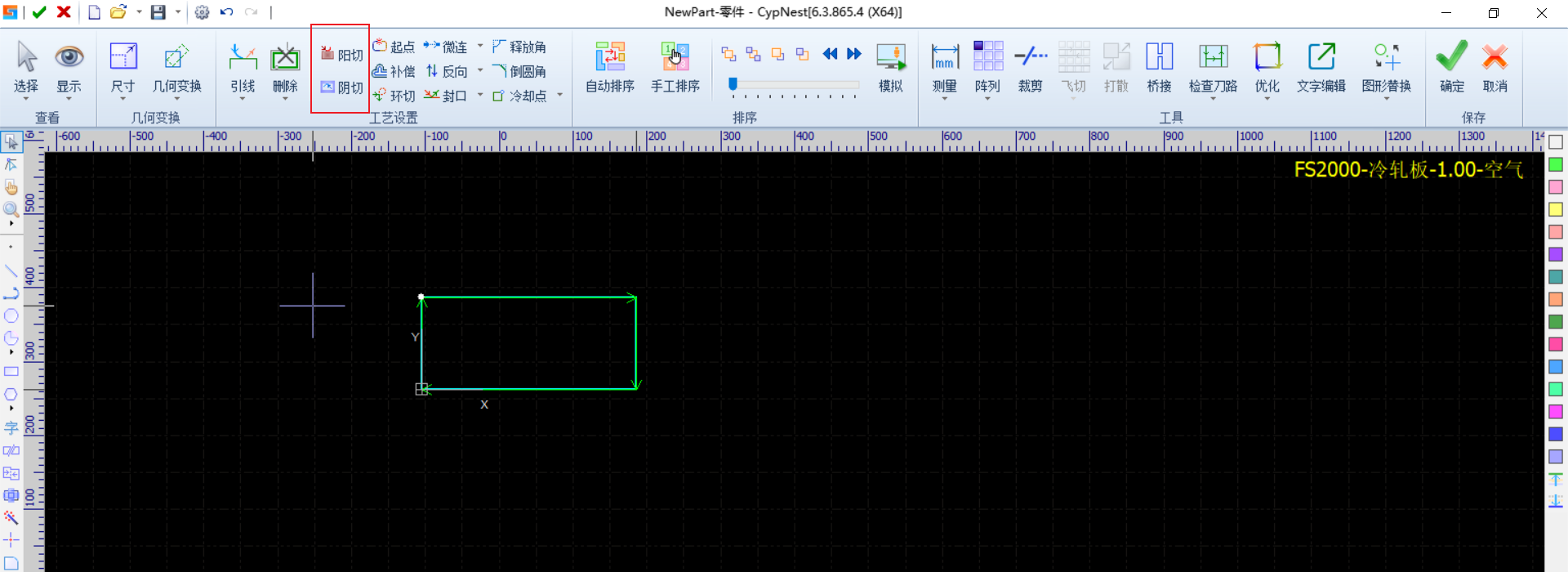

选中想要修改的轮廓,点击阴切/阳切按钮。
注意:如果手动修改过阴阳切,点确定退出到排样界面时,弹窗提示:“是否自动修改零件阴阳切?”如果选择是,就自动修改,否则保留您的设置。
