补偿功能

补偿概念

为了弥补割缝损耗造成的尺寸差异,需要进行一定尺寸的补偿,补偿功能即为图形生成指定参数的割缝补偿刀路。



添加步骤

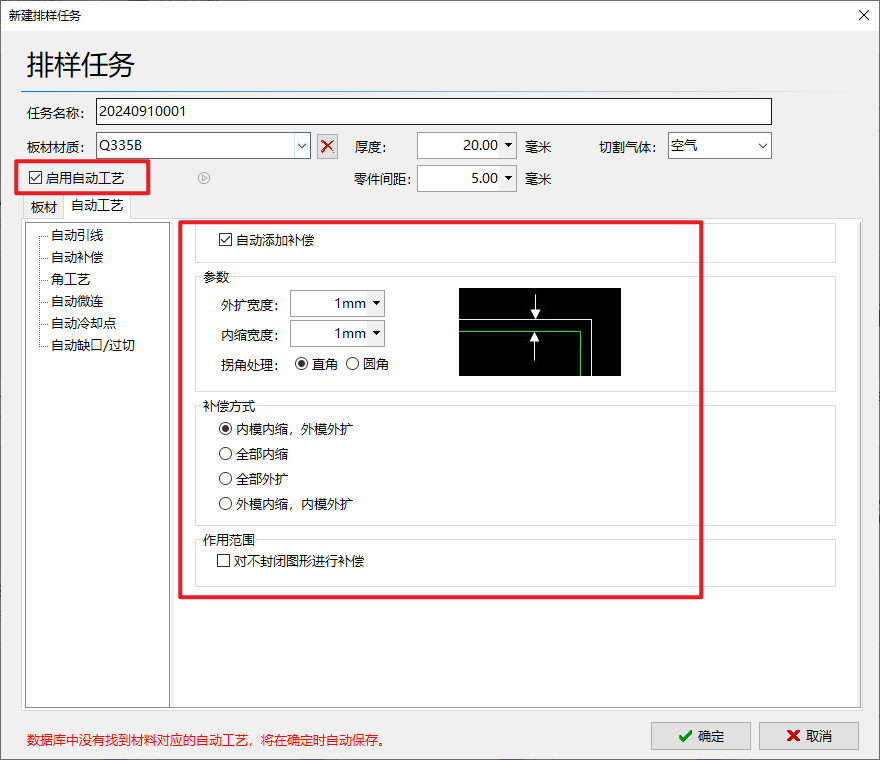

1.自动工艺(作用于零件,推荐使用)

设置自动工艺后自动给导入的图纸添加补偿

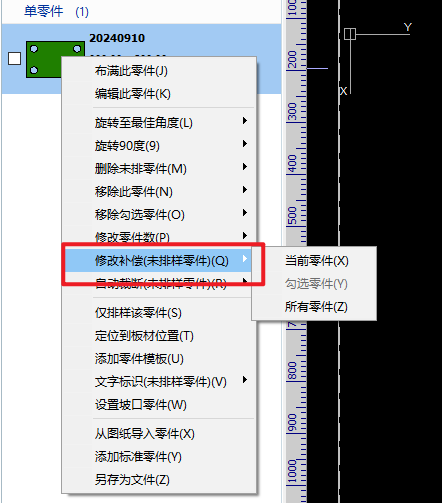

2.零件列表(作用于零件)

给未排样的零件添加补偿



3.排样界面(仅作用于排版结果,临时效果)



补偿线颜色

套料软件CypNest为绿色,切割软件CypCut为白色。



补偿设置参数

  • 内外膜关系

一般产品选择内模内缩、外模外扩(其他情况按需选择)



  • 补偿数值添加

补偿值是根据实际加工出来的割缝大小来进行设置的,建议先试切一下,再设置补偿值,补偿值是割缝宽度的一半



  • 补偿圆角/直角(按需选择)

  • 不封闭图形的补偿

可以对不封闭的图形添加补偿

常见问题

  • 补偿和共边

必须先补偿再共边。

  • 设置贴边不生效:加了补偿的图形无法贴边。

  • 套料软件里补偿/导出后切割软件里的补偿

如果导出的为DXF格式,此格式文件不保存工艺和排序信息,不建议导出此格式加工。

如果是导入到柏楚的切割软件,可以直接导出加工任务包,是完全兼容的。
