环切

功能背景

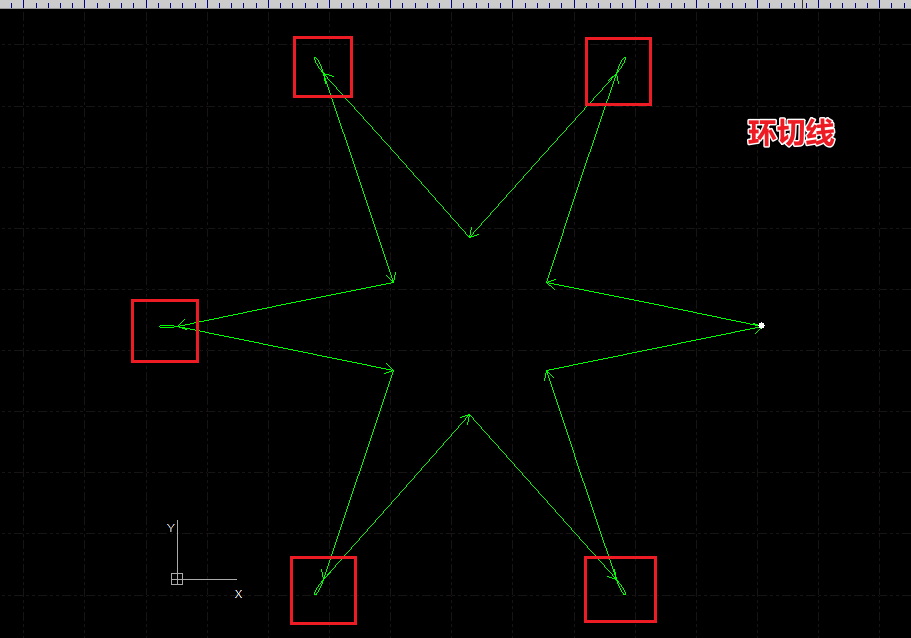

环切可以实现更好的尖角切割效果,帮助切割形成锋利的尖角,主要用于厚板尖角切割。



操作方法及注意点

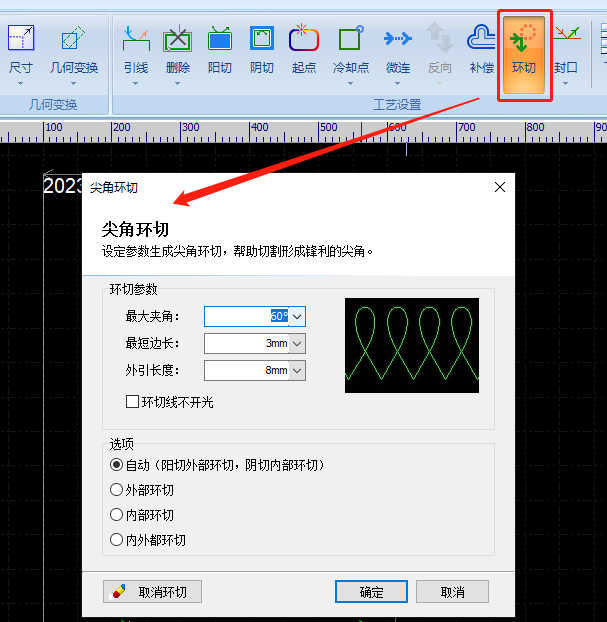

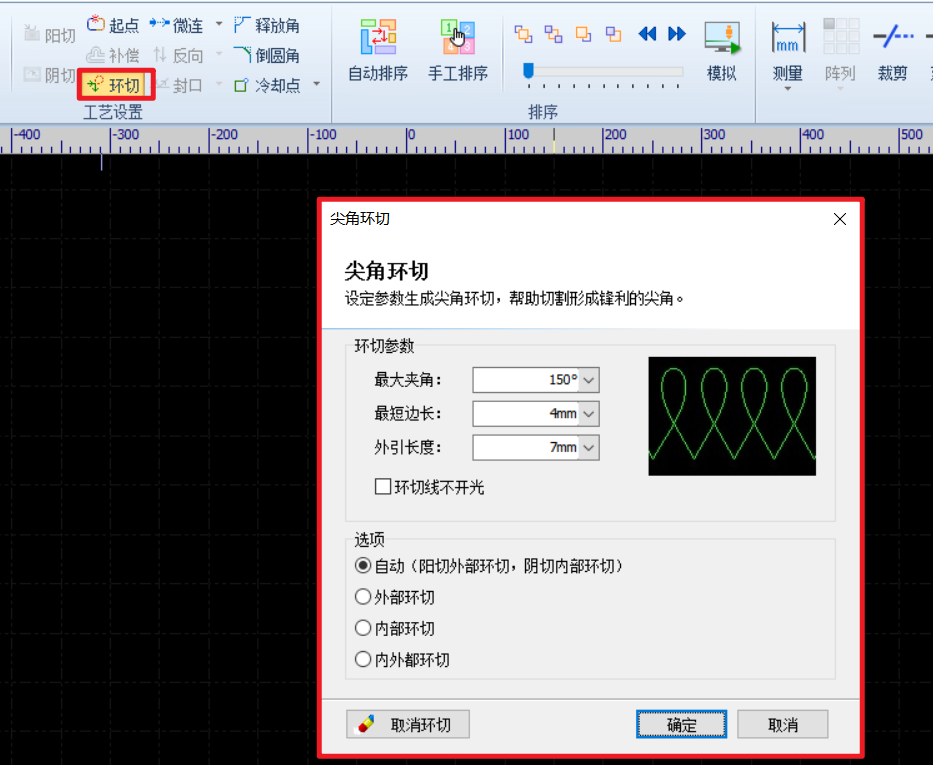

1.使用界面

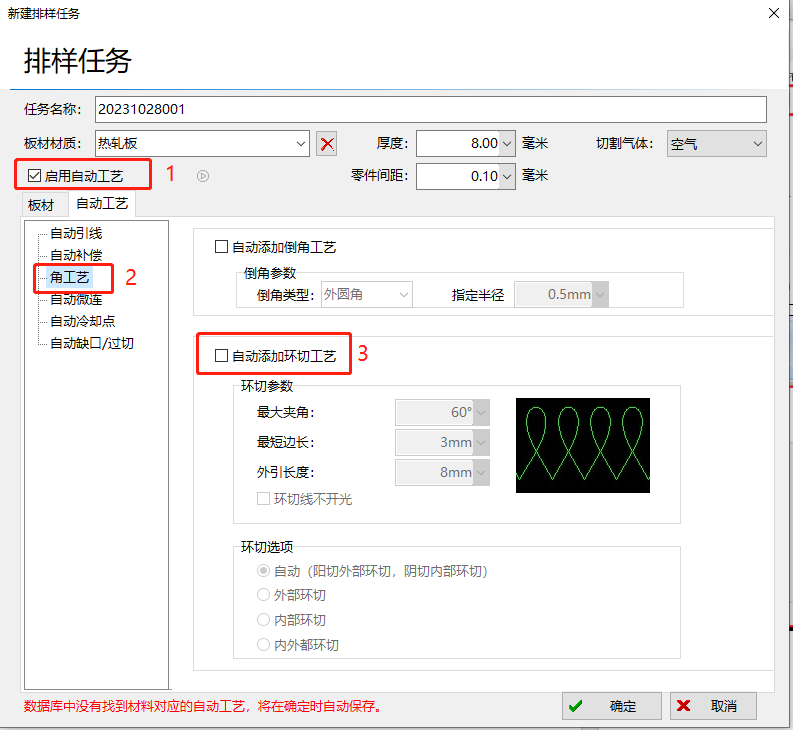

    • 排样任务界面:勾选“启用自动工艺”,在“角工艺”中设置好参数,点击“确定”,此后导入的零件将自动添加设置的工艺。

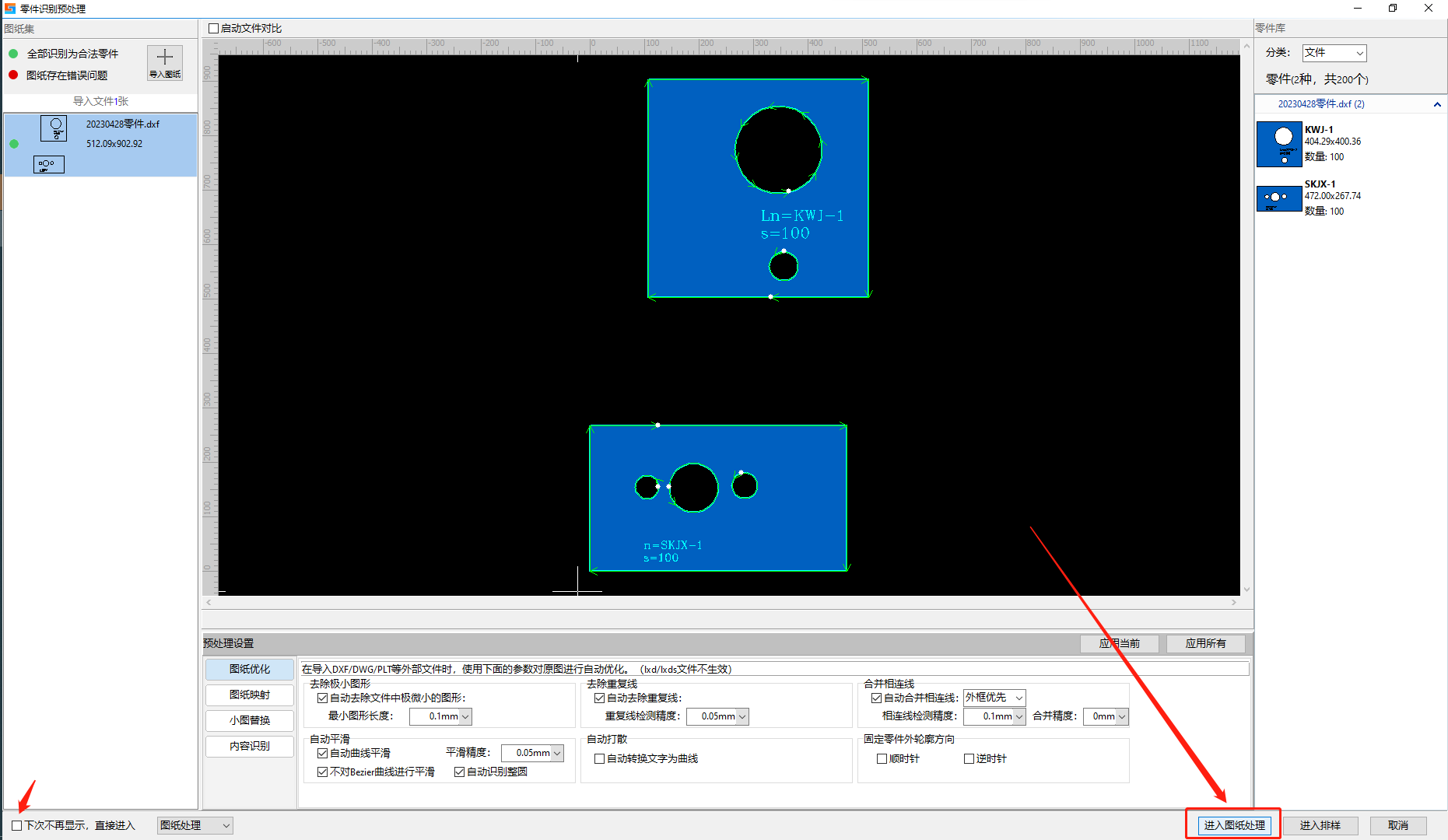

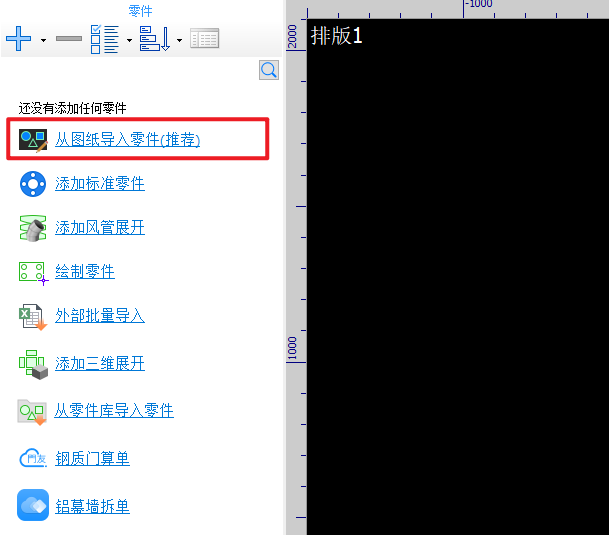

    • 图纸处理界面:排样界面中点击“从图纸导入零件(推荐)”按钮进入。

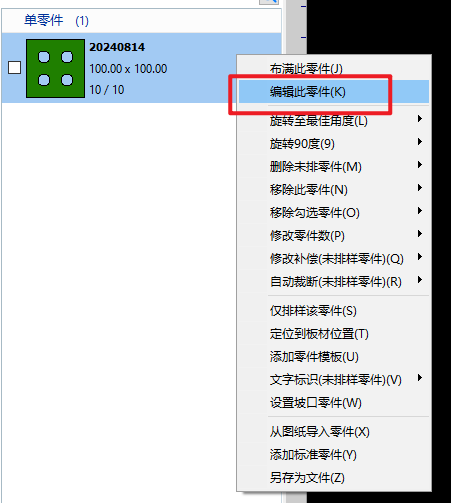

    • 零件编辑界面:排样界面中右击左侧零件列表的零件,点击“编辑此零件”可进入该页面。

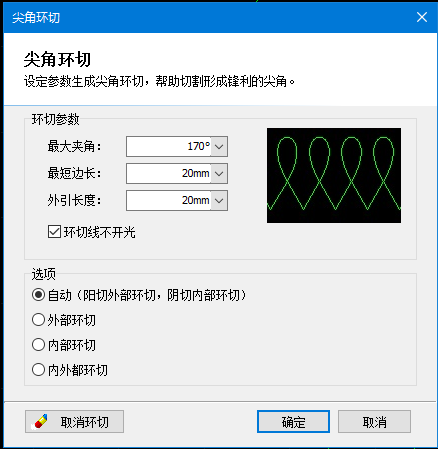

2.参数释义



参数释义

参数

解释

最大夹角

指零件尖角角度,小于该值可加上环切线

(最大值为170)

最短边长

指图形边长,大于该值可以加上环切线

(最大值为20)

外引长度

指环切线的长度

(最大值为20)

环切线不开光

勾选后环切线只扫描不出光

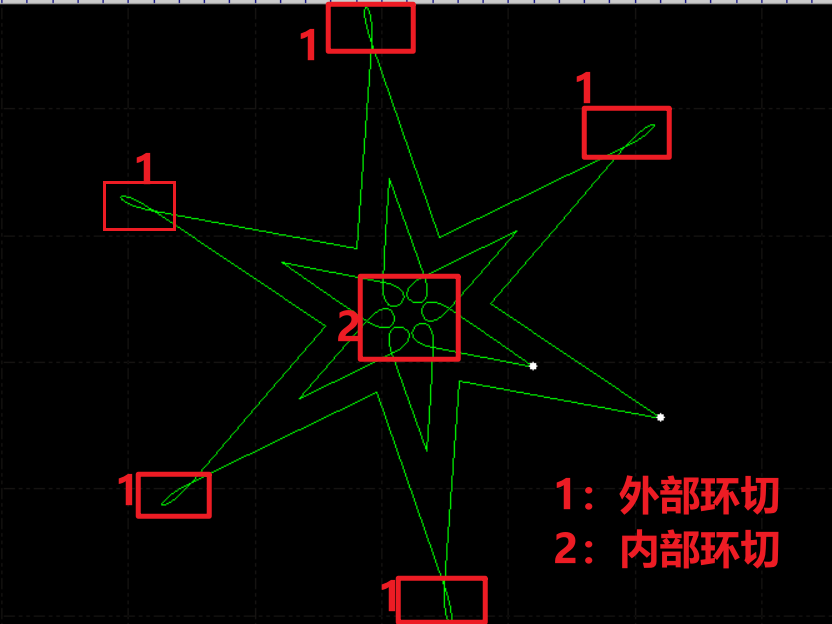

环切选项
