零件列表界面

情景

1.有些用户导入的零件种类有很多,想给零件排序,方便查找。不同用户对于零件排序的要求不一样。

2.批量对零件做一些命令,例如固定旋转角度(对于使用拉丝板材的用户来说比较常用),禁止嵌套排样等。



使用

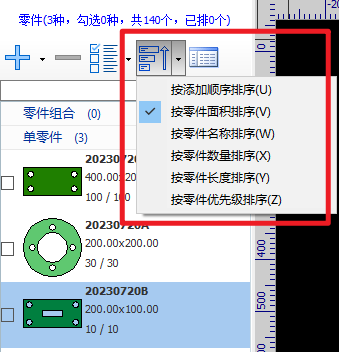

1.根据需求选择不同的排序方式,对零件进行排序,方便查找。

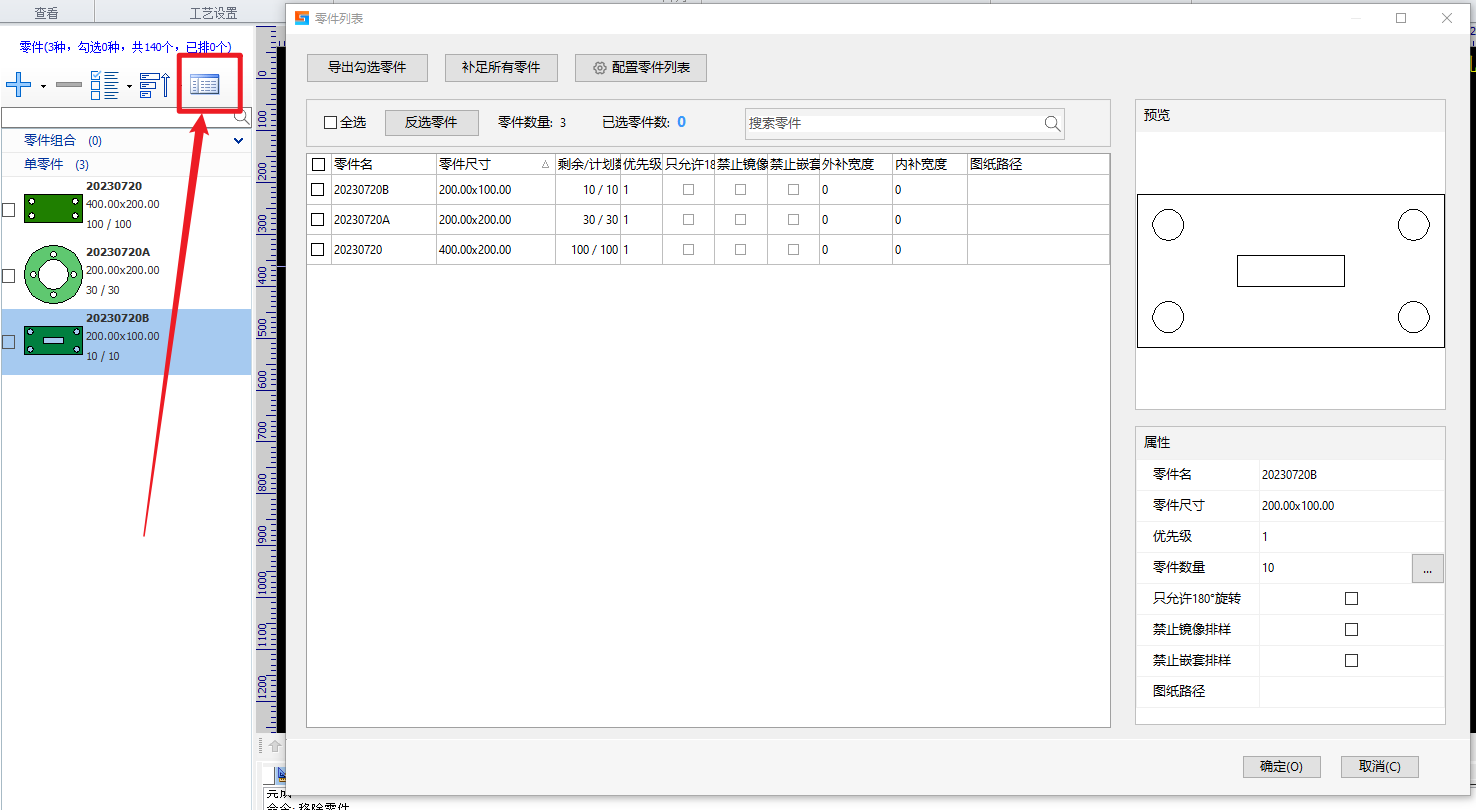

2.零件详细信息,批量对零件做命令。



    • 搜索零件,导出勾选零件(支持导出lxds格式,prts格式以及dxf格式文件)。

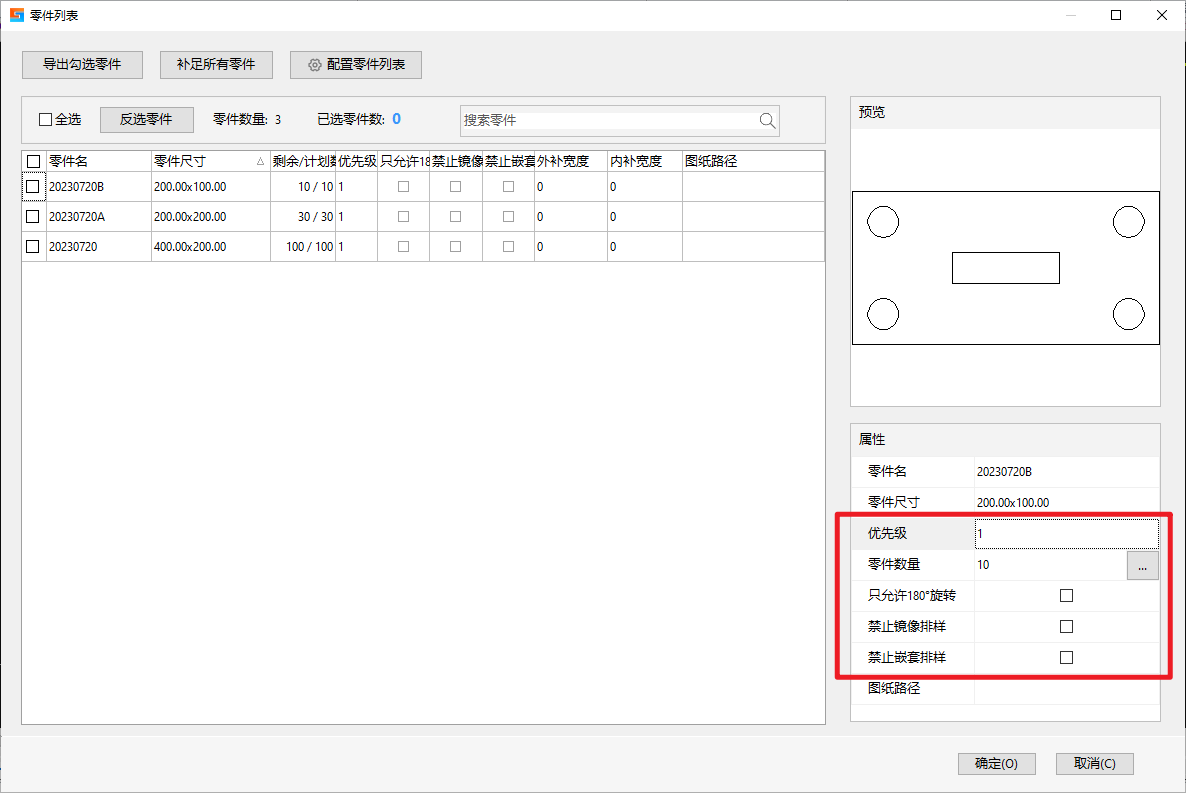

    • 设置优先级(1优先级最高)、批量修改零件数量、设置只允许180度旋转、禁止镜像排样、禁止嵌套排样。(禁止嵌套排样是指零件内孔中禁止排入零件)

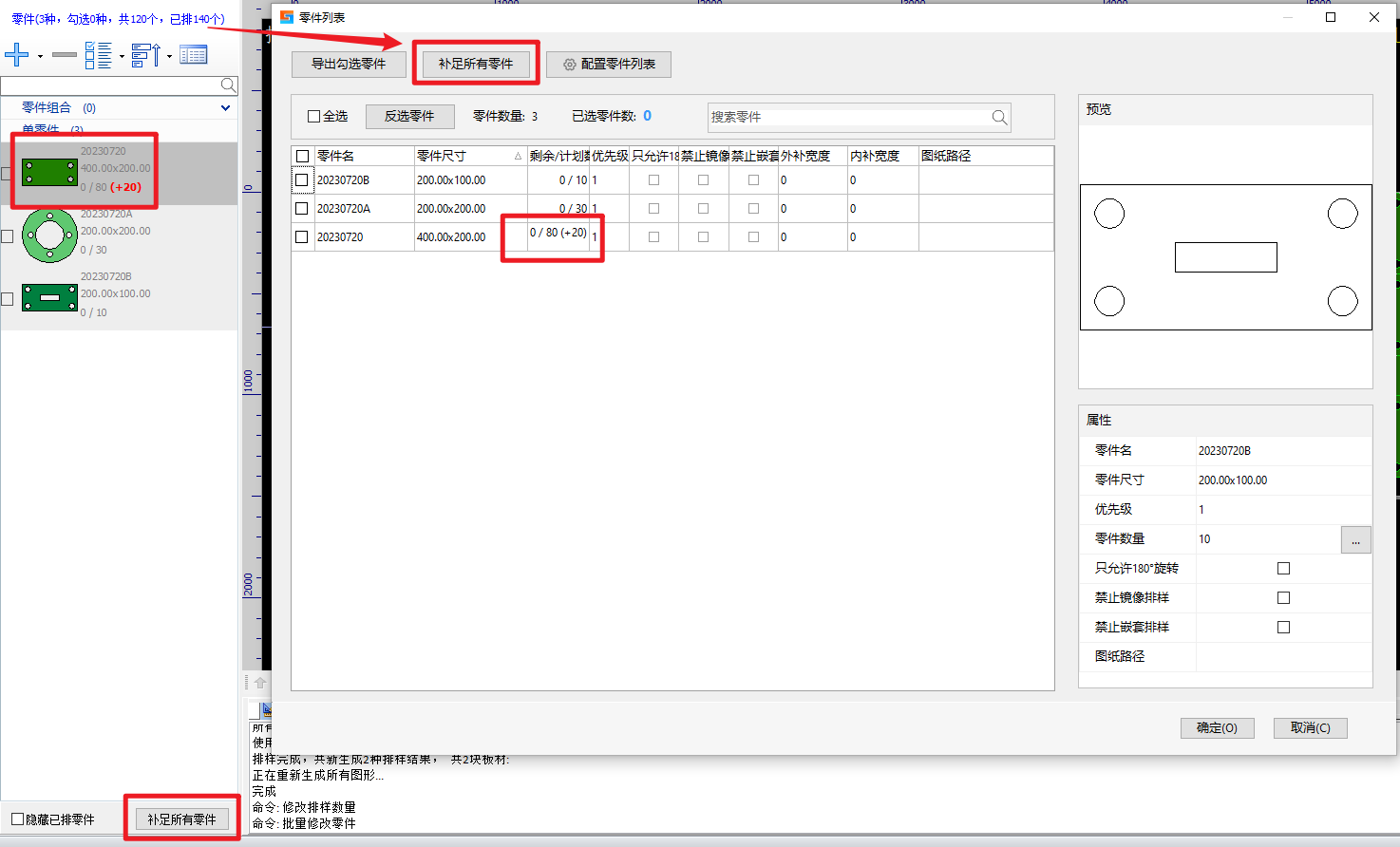

    • 如果排样的时候,使用的零件超出了计划数,支持补足所有零件。(计划数就是您原本设置的零件数,例如您一开始设置了10个零件,实际排了15个该零件,那么这个数字10就是计划数,而超出10的另外5个就是超出计划数的零件。)

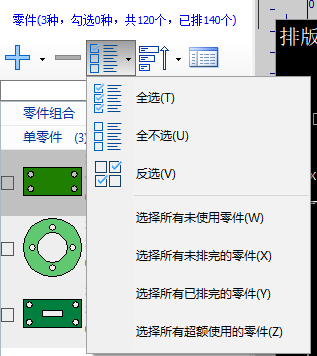

3.全选、全不选、反选(选择所有未使用、未排完、已排完、超额使用的零件)

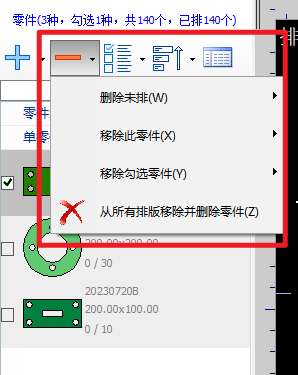

4.批量删除未排零件/移除(从排版上移除)零件、移除并删除零件。



补充

1.按住键盘上的Ctrl键,点击零件图标,可以快速勾选或者取消勾选零件,不再需要点击零件图标钱狭小的白框进行勾选或取消勾选。

2.按住键盘上的shift键,点击某两个零件,可以快速选中这两个以及这两个中间的所有零件。
