修改起点功能

功能场景

当您需要调整零件的起点位置时,可以使用起点按钮单个调整或者批量调整。

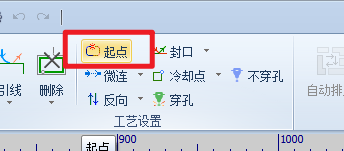

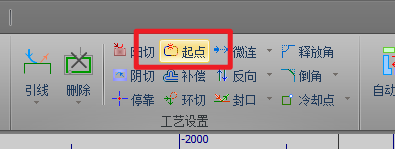

功能按钮所在界面

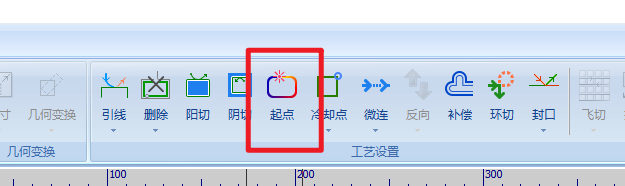

1.图纸处理界面

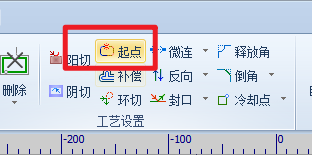

2.排样界面

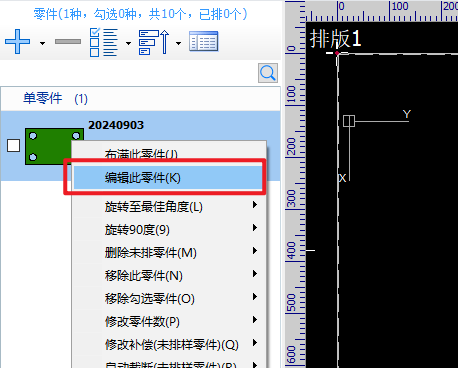

3.零件编辑界面

右击零件点击“编辑此零件”或者双击排版上的零件。

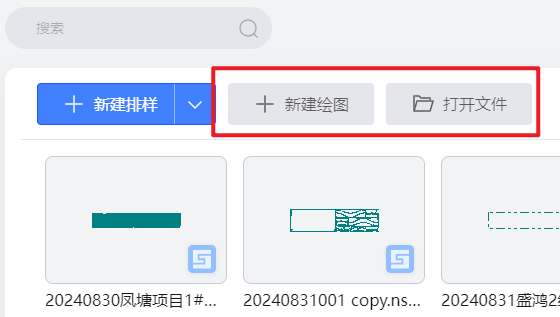

4.绘图界面

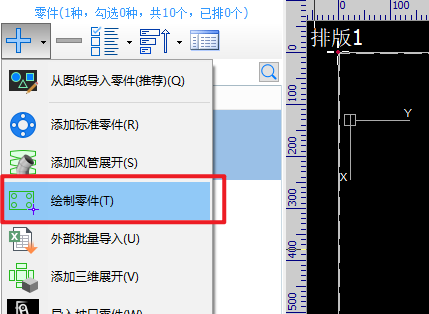

欢迎界面进入绘图模块;排样界面点击“绘制零件”。

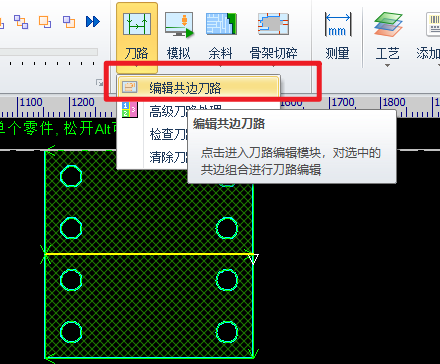

5.共边组合刀路编辑界面

选中一个共边组合,点击“编辑共边刀路”;双击排版上的共边组合。

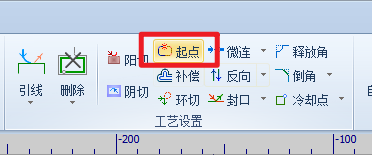

操作步骤(以排样界面起点按钮为例)

1.无引线

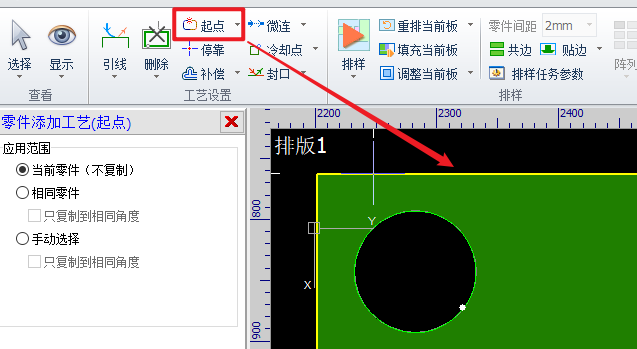

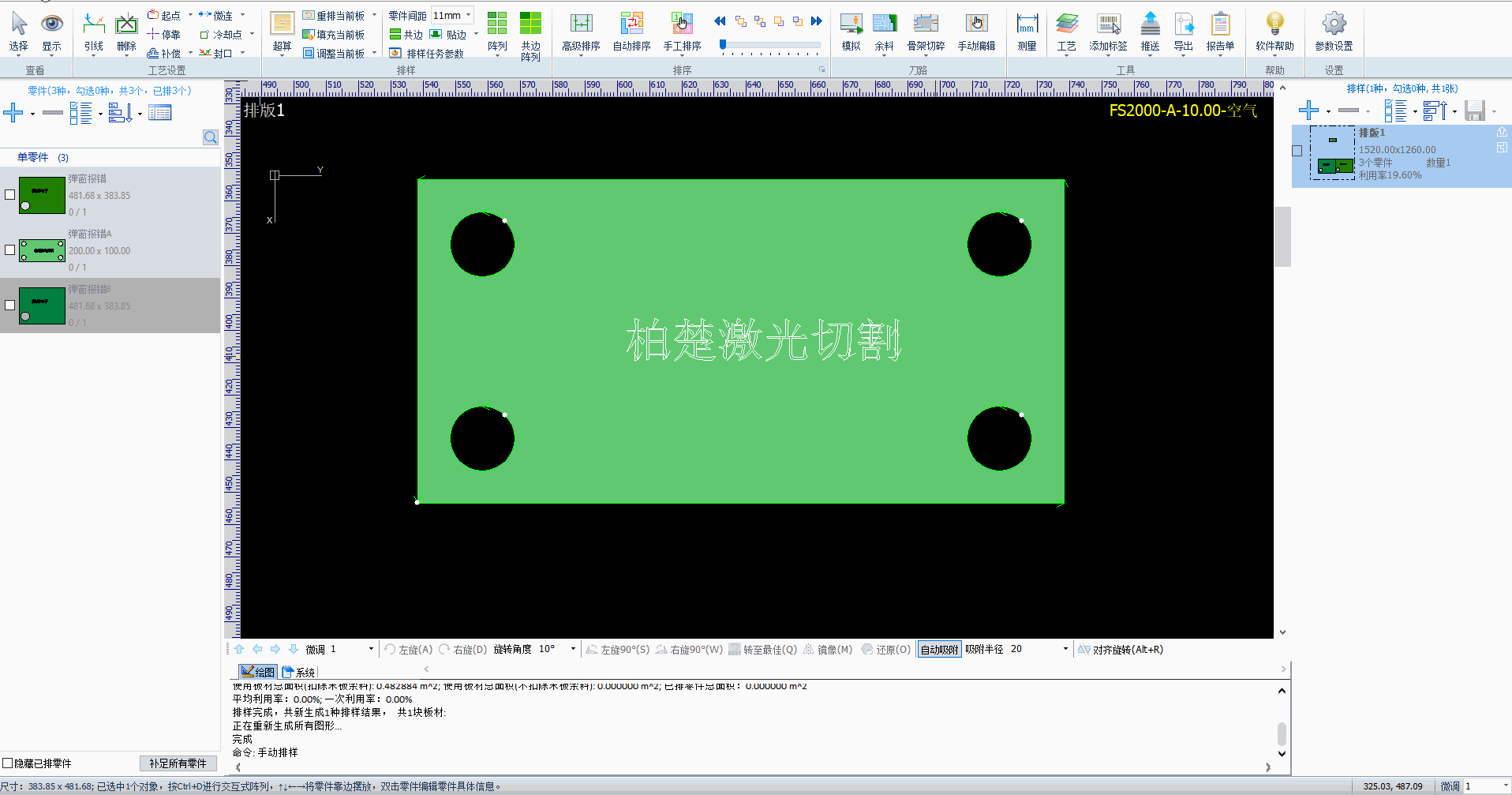

点击起点按钮,点击零件轮廓设置切割的起始点:



2.有引线

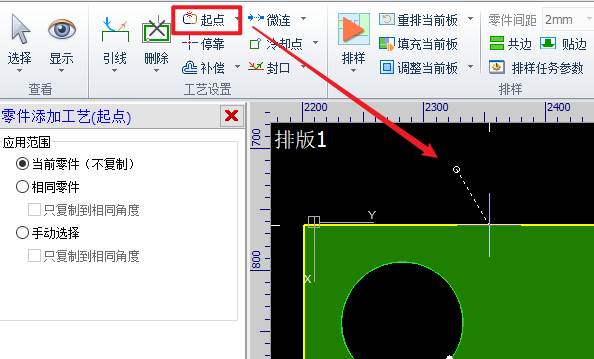

点击起点按钮,点击零件外轮廓任意位置,再点击零件轮廓:



应用范围

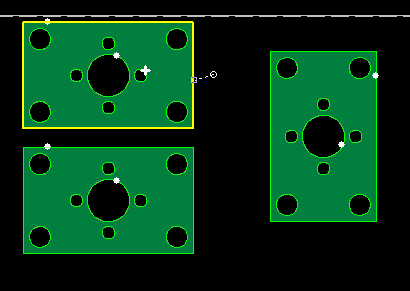

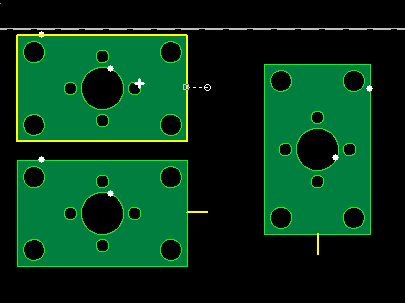

1.当前零件(不复制):只对当前零件生效;

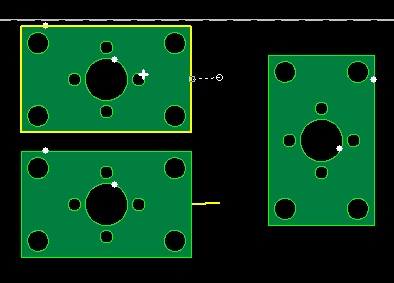

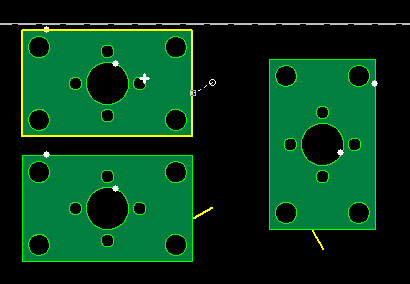

2.相同零件:对同一排版内所有相同零件生效;

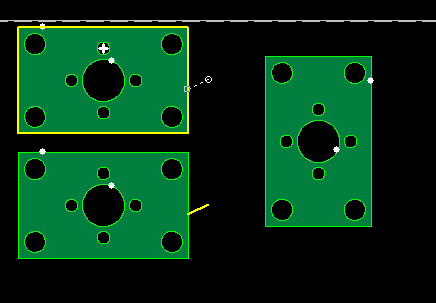

3.相同零件且只复制到相同角度:只对同一排版内所有相同角度的零件生效;



4.手动选择(手动框选零件后,按ENTER键确认选择或者鼠标点击确认选择按钮):

    • 选中的都是同种零件,对同一排版内所有选中的零件生效;



    • 选中的是不同种零件,设置一次对选中的同种零件生效,选中

  零件中的不同种零件需要再另行设置。

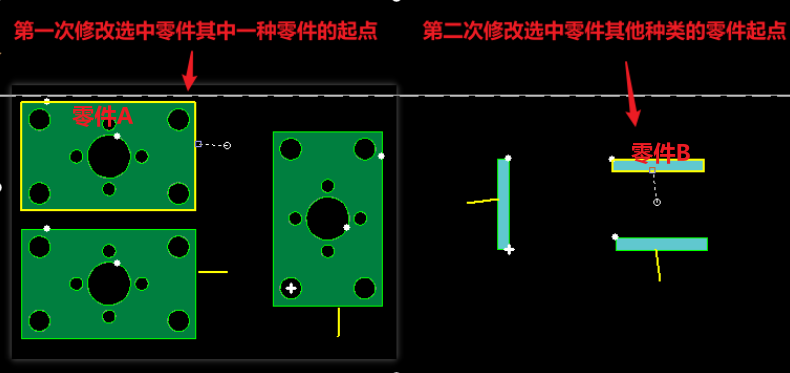

(如图我同时选中全部的零件A和零件B,首次修改时,只对所有零件A生效,要修改所有零件B的起点需要再次修改设置)



5.手动选择且只复制到相同角度:

    • 选中的都是同种零件,对同一排版内所有选中的相同角度的零件生效;



    • 选中的是不同种零件,设置一次对选中的相同角度的同种零件生效,选中零件中的不同种零件需要再另行设置。

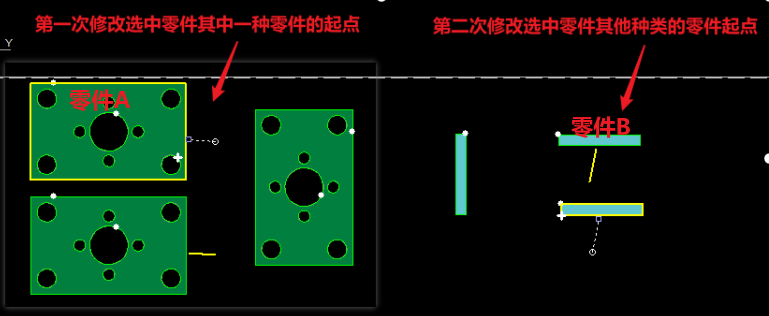

(如图我同时选中全部的零件A和零件B,首次修改时,只对所有相同角度的零件A生效,要修改其他角度的零件A的起点需要再次修改设置,零件B同理)
