导出加工文件的说明文档

导出格式及对应版本

导出位置

文件格式

适配的切割软件

导出加工文件(推荐)

Nrp

18年的712.5及之后

731.5及之前CypCut版本

导出旧版本加工文件(731.5以前)

Nrp2

731.5之后CypCut版本

另存为lxds

Lxds

739及之后CypCut版本、HypCut

另存为dxf

Dxf

可以打开,但不包含工艺信息,不推荐

导出nc

NC

部分倍福系统、部分火焰等离子

导出给FACut

Slp

FACut

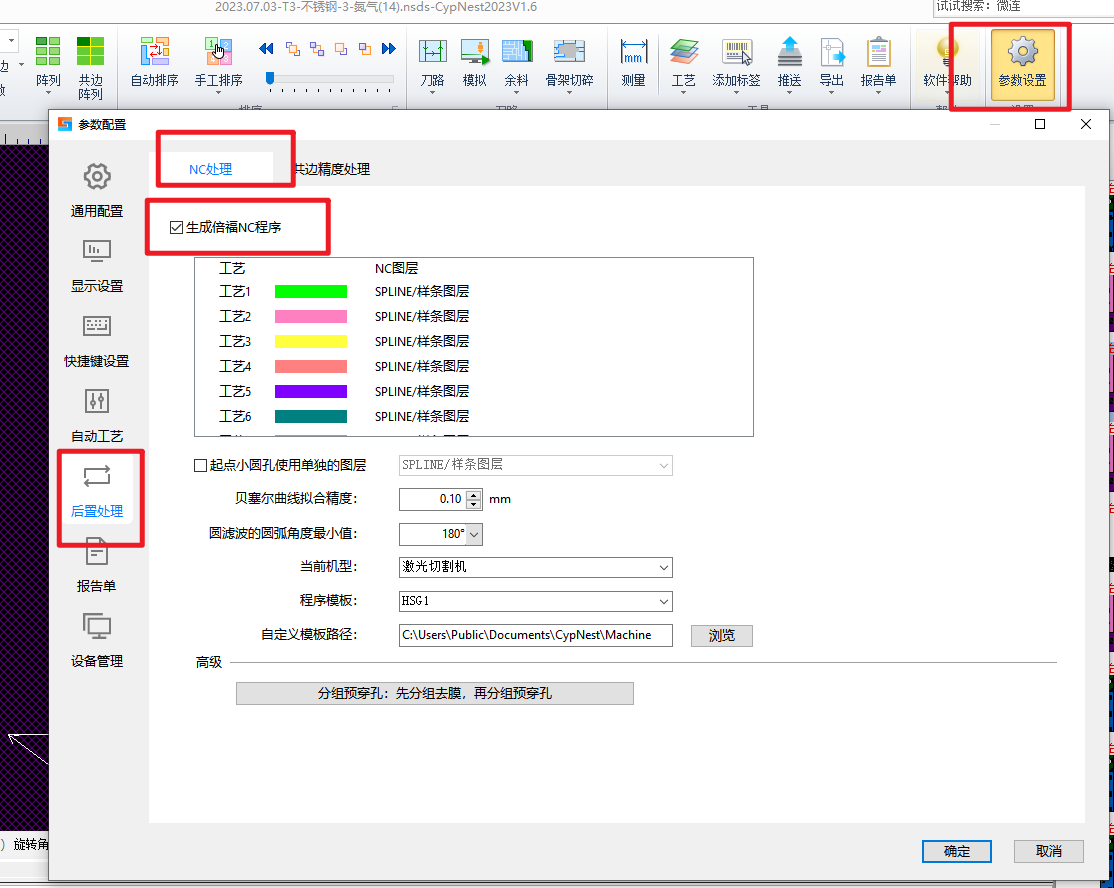

NC:在用户参数配置勾选NC处理,才能导出NC(如下图)

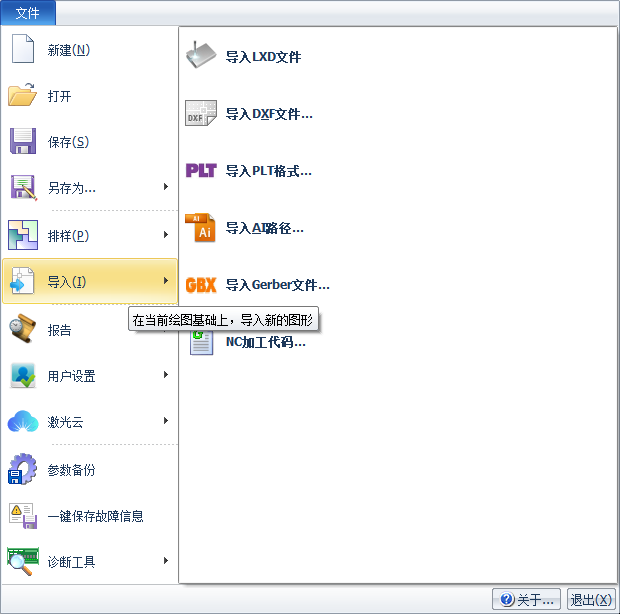

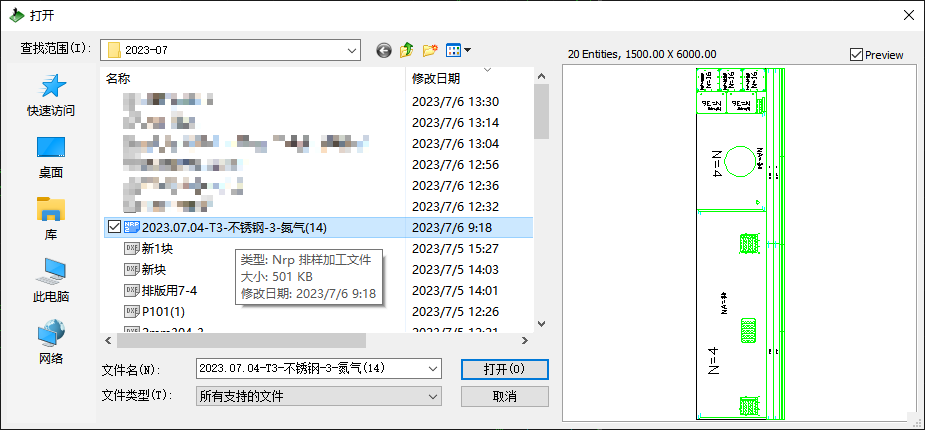

切割软件怎么打开

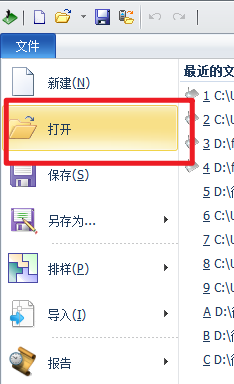

  • 文件-----打开





  • 文件-----导入



导出格式特点

Nrp/Nrp2:加工任务包,一个文件里有多种排样结果。

Dxf:不含工艺信息,一般不推荐导出该格式。

Lxds:一种排样结果生成一个文件。

NC:需要有厂家NC说明文件,需要配置才能导出NC格式。

Slp:坡口加工文件,需要在坡口设备加工。



导出是否需要联网

订阅用户需要联网才能导出;

加密狗用户不用联网也能导出(除了NC格式)



导出nrp、nrp2或者lxds格式文件,怎么继续编辑

上面三种导出的格式都是用来切割的,很多编辑都不能做,建议用户在套料软件里手动或者自动保存下排样任务文件,这样下次可以双击打开,继续编辑

    • 手动的话,点击排样界面左上角保存按钮即可保存

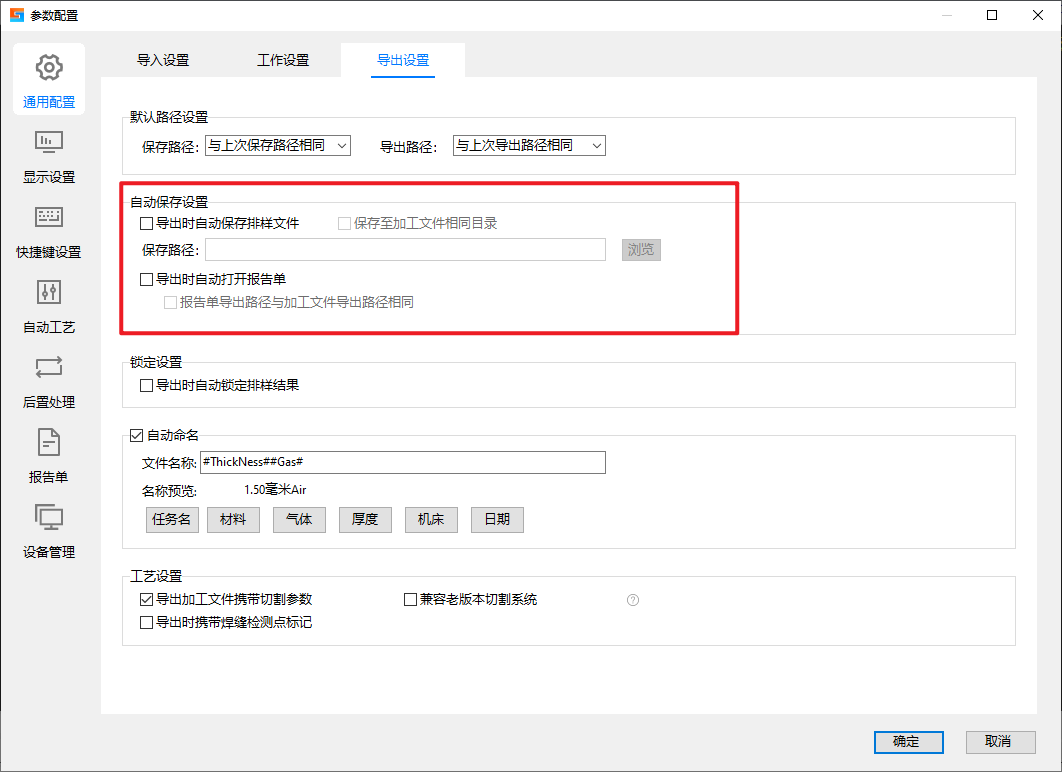

    • 自动的话,可以参照下面图片设置(自动保存)



导出排样结果到切割软件是否打散

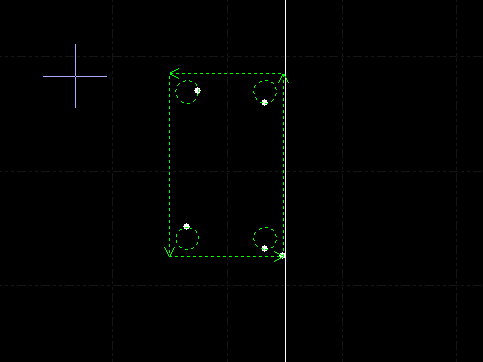

Nrp格式导出到切割软件是“打散”的(可选零件单个轮廓)

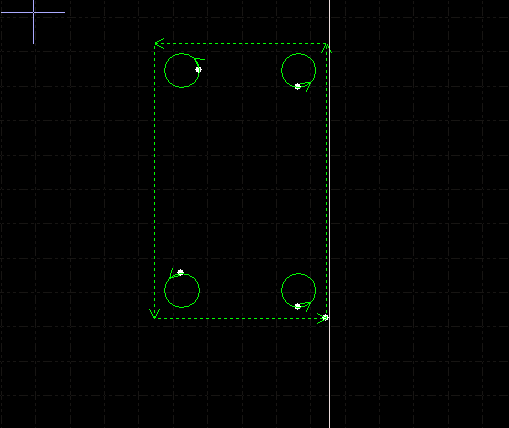

Nrp2、Lxds、slp是将排样结果群组导出的(只能选中整个零件)
