CypNest-如何配置后置nc

功能说明

CypNest提供了部分非柏楚系统的后置文件,可以对接部分火焰、等离子以及部分倍福系统。请根据您的设备选择操作步骤:

注意:本功能均需要联网+微信扫码登陆后使用

注:如果上述后置都无法支持,可以在交流群咨询官方人员



操作步骤

1.倍福系统

支持宏山、嘉泰、聚通、迅镭、邦德的倍福系统

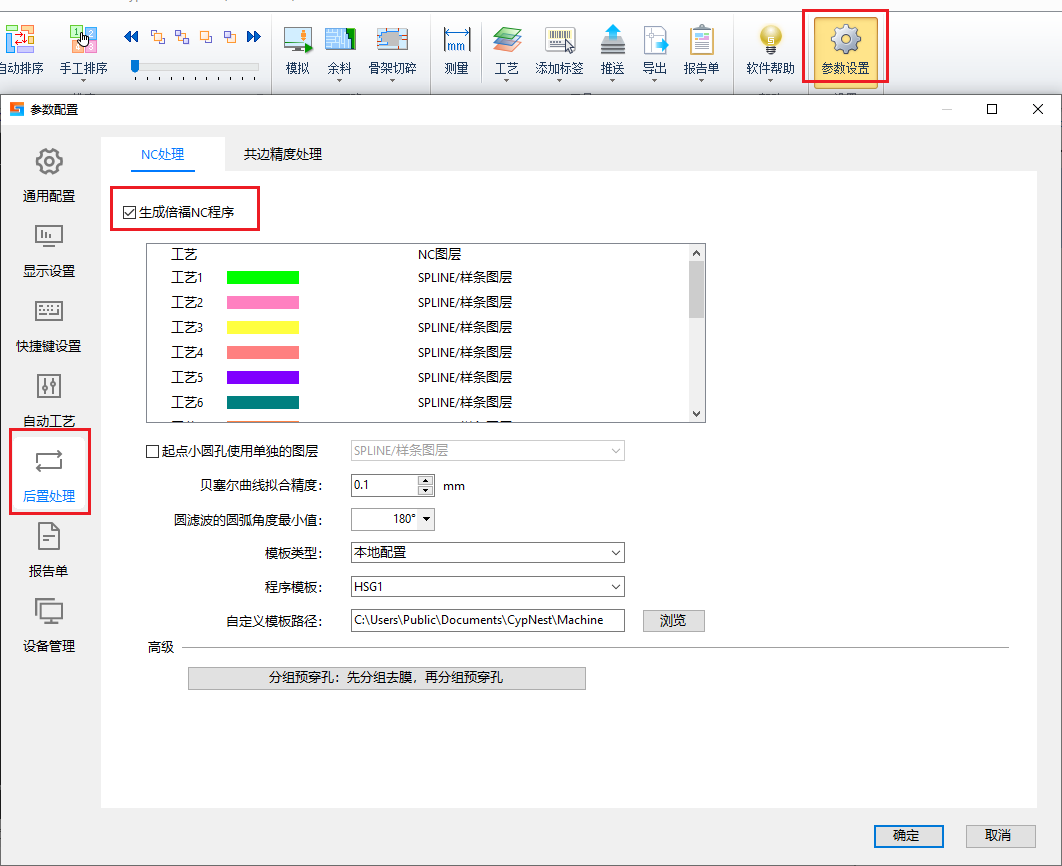

点击【参数设置】-【后置处理】勾选【生成倍福NC程序】

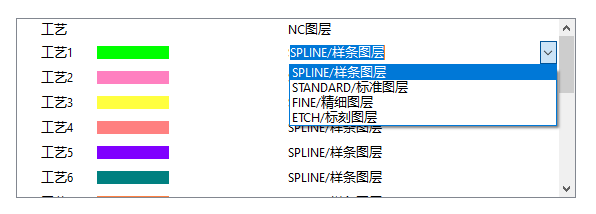

设置CypNest图层与对应nc图层的对应关系

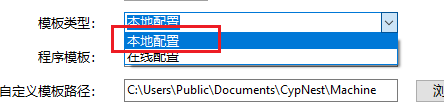

模版类型选择【本地配置】



程序模板按需选择,对应关系如下:

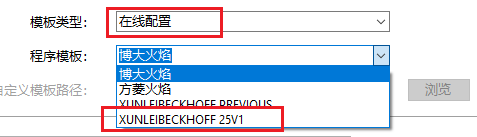

由于迅镭倍福2024年更新了代码规则,因此对应的后置也做了支持,选择【在线配置】中的【XUNLEIBECKHOFF 25V1】(XUNLEIBECKHOFF PREVIOUS为之前的XUNLEI模板)

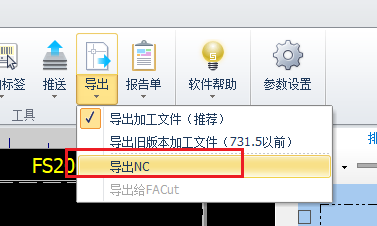

点击导出下拉按钮【导出NC】



2.博大火焰、方菱火焰

支持博大火焰和方菱火焰两种

点击【参数设置】-【后置处理】勾选【生成倍福NC程序】



设置CypNest图层与对应nc图层的对应关系



模版类型选择【在线配置】程序模板按需选择即可

点击导出下拉按钮【导出NC】



参数说明

  • 如果当前已有设备的程序模板,可以将其放在此路径下进行使用C:\Users\Public\Documents\CypNest\Machine

  • 高级模块:根据实际需要设置穿孔、去膜的切割次序和分组逻辑。

  • 导出NC按钮置灰——检查是否勾选【生成倍福NC程序】
