套料软件如何设置飞切

功能说明

如果零件内孔是规律且密集分布的矩形、圆形、跑道型内孔,可以设置飞切工艺实现快速切割的效果。飞切过程不抬头、不穿孔,能够极大提升加工效率。

目前软件内有多种设置飞切的方式,可按实际零件进行设置。

直线同向分组扫描适用于矩形内孔

跑道型飞切适用于跑道型(腰型)内孔

圆弧扫描切割适用于圆形内孔

雷达图扫描适用于雷达放射图(同心圆)

除此之外还支持零件间设置飞切

操作步骤

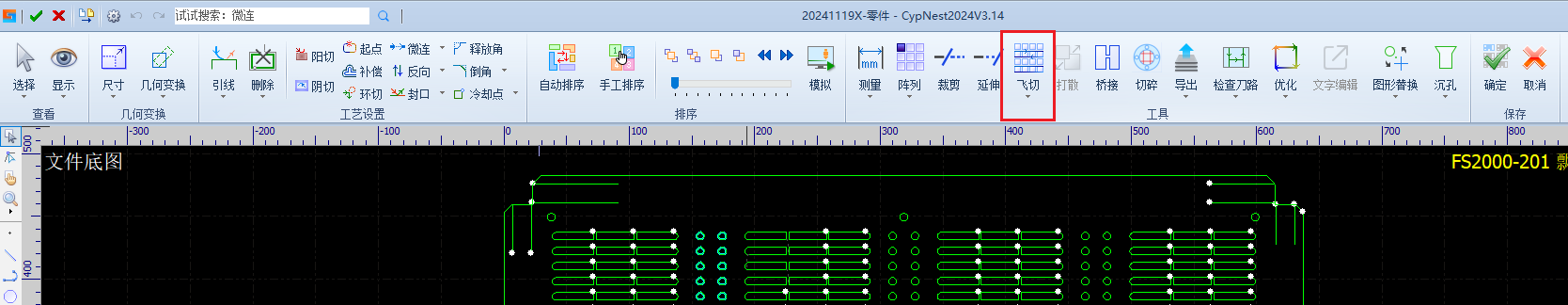

可设置内孔飞切的界面:图纸处理界面、零件编辑界面、绘制零件界面

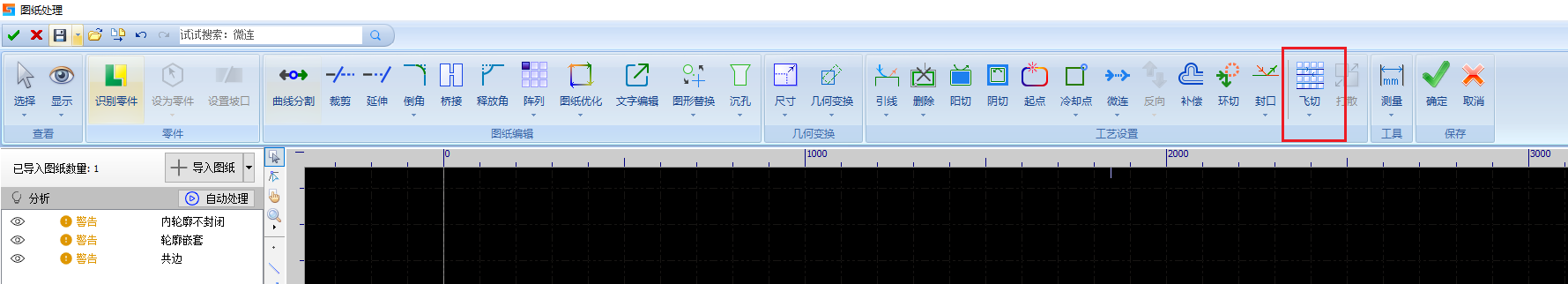

图纸处理界面

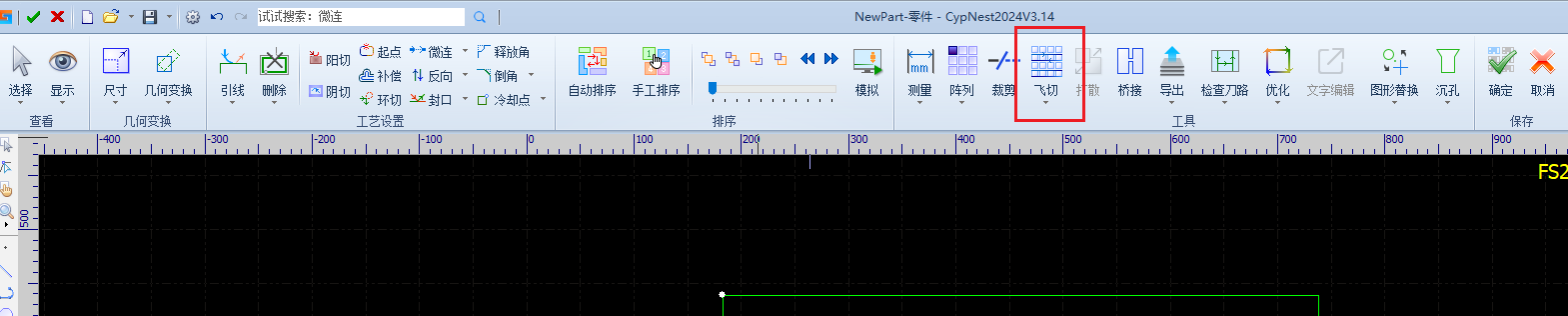

零件编辑界面



绘制零件界面

选中需要飞切的轮廓-点击飞切/下拉项



1.直线同向分组扫描

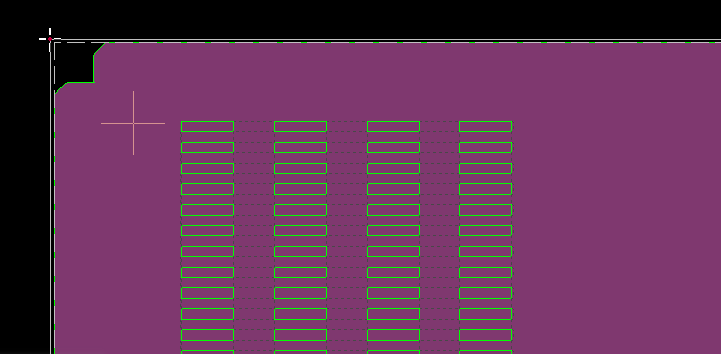

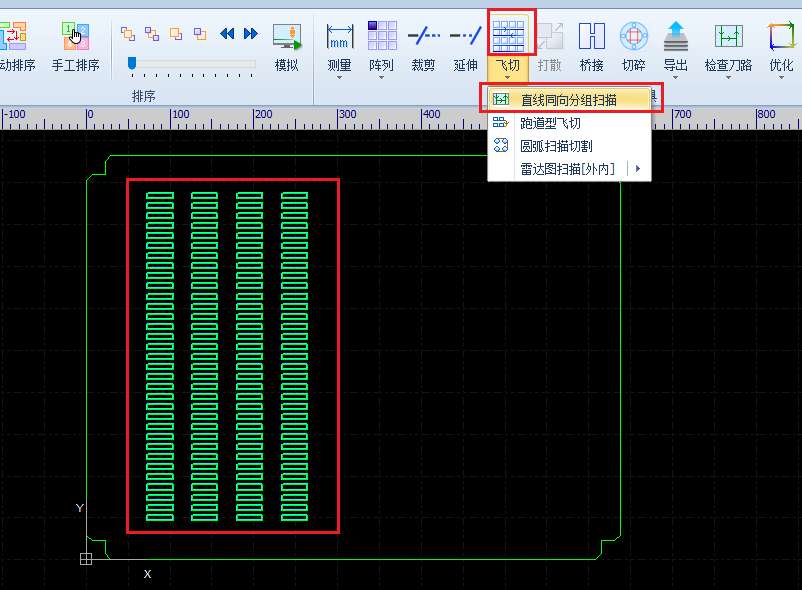

选中内孔-点击飞切/下拉列表的直线同向分组扫描

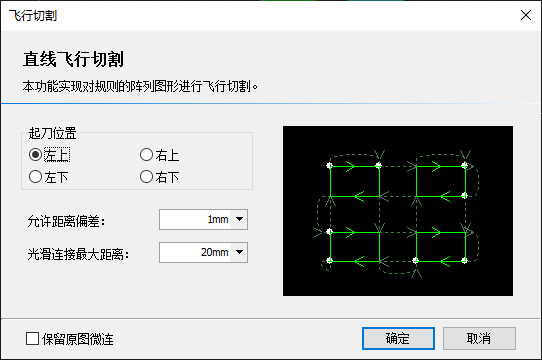

参数:

(1)起刀位置:设置选中轮廓飞切的起刀位置

(2)允许距离偏差:

    • 作用:用于把跑道形按截距分组,截距在这个值的范围内就放在一组。

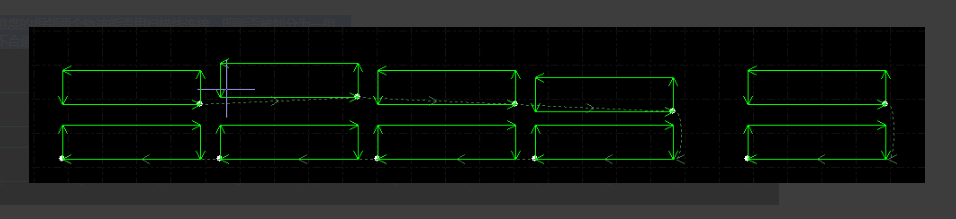

    • 效果:基本处于同一行的图形可以用直线扫描线连接。

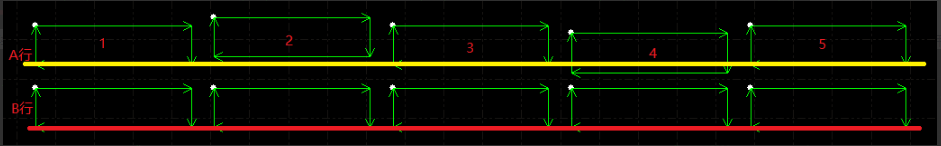

    • 如下图,可以看到A行的2号和5号图形,虽然和其他图形存在一些位置偏差,但还是基本处于一个水平上。

    • 注意事项:一般该设置需要设置的较小。



(3)光滑连接最大距离:

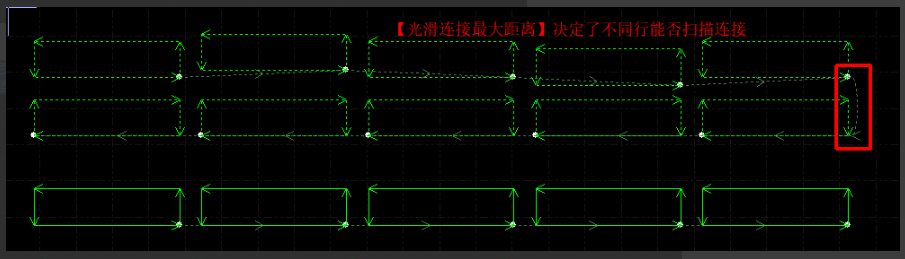

    • 作用:用来判断不同行能否用贝塞尔扫描线连接。

    • 注意事项:参数设置不合适,可能会出现不同行无法连接。



2.跑道型飞切

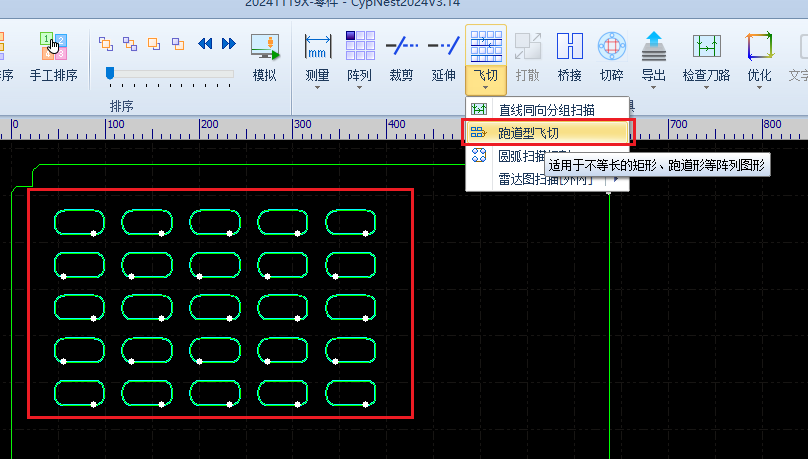

选中内孔-点击下拉列表的跑道型飞切

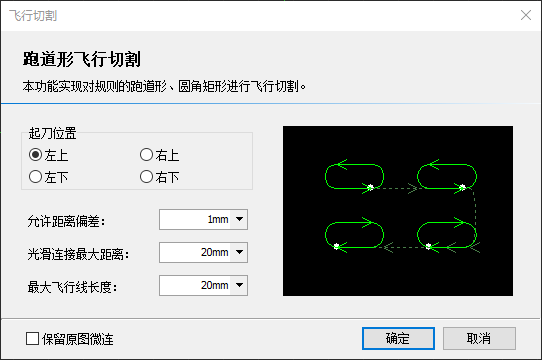

参数:

(1)起刀位置:设置选中轮廓飞切的起刀位置

(2)允许距离偏差:

    • 作用:用于把跑道形按截距分组,截距在这个值的范围内就放在一组。

    • 效果:基本处于同一行的图形可以用直线扫描线连接。

    • 如下图,可以看到A行的2号和5号图形,虽然和其他图形存在一些位置偏差,但还是基本处于一个水平上。

    • 注意事项:一般该设置需要设置的较小。



(3)光滑连接最大距离:

    • 作用:用来判断不同行能否用贝塞尔扫描线连接。

    • 注意事项:参数设置不合适,可能会出现不同行无法连接。



(4)最大飞行线长度:

    • 作用:用来判断同一维度的相邻两个轨迹能否用扫描线连接,即能否被划分为一组。

    • 注意事项:参数设置不合适,如小于相邻轨迹之间的间距(起点与起点的距离),就不能将这两个轨迹用直线扫描线连接起来。



3.圆弧扫描切割

选中内孔-点击飞切/下拉列表的直线同向分组扫描

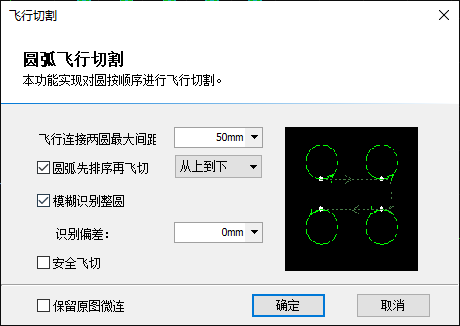

参数:

(1)飞行连接两圆最大间距:判断同一行的两圆和行与行之间的圆之前是否能够扫描连接

(2)圆弧先排序再飞切:勾选后可对圆弧排序

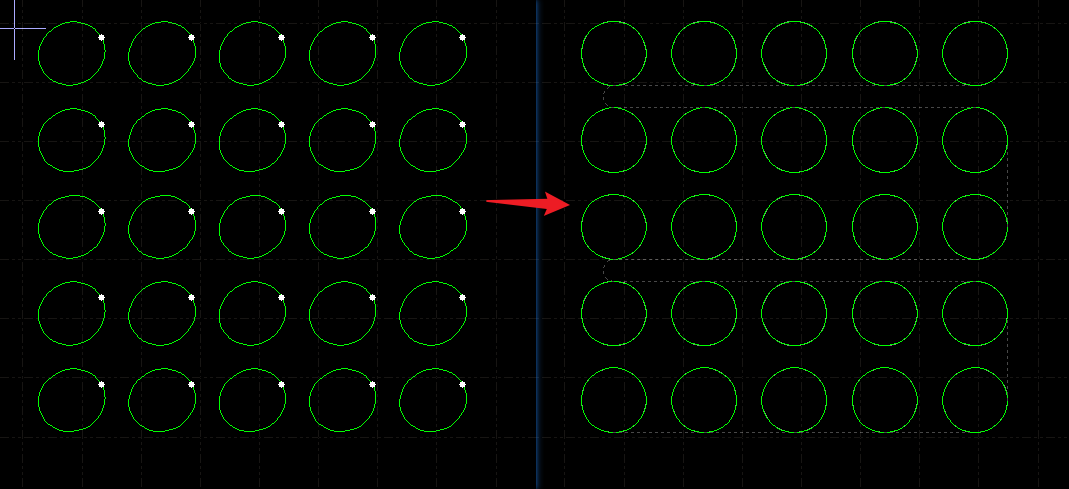

(3)模糊识别整圆:当圆绘图不规范没有识别成标准圆时,可以勾选并设置偏差,达到标准圆弧飞切的效果

4.雷达图扫描

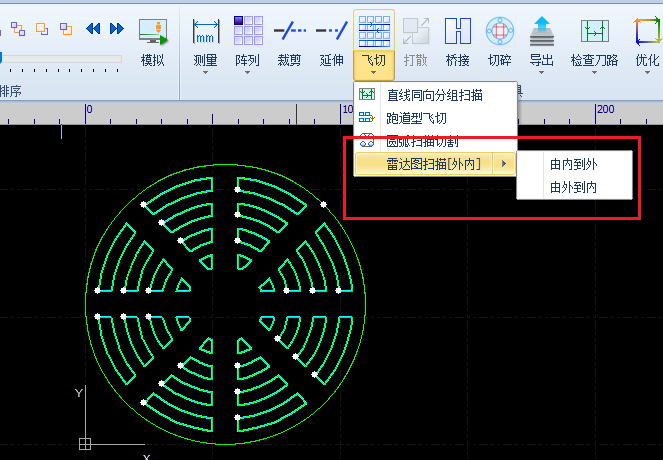

选中内孔-点击飞切下拉-雷达图扫描



可按需选择从内到外或者从外到内,雷达扫描效果图如下:

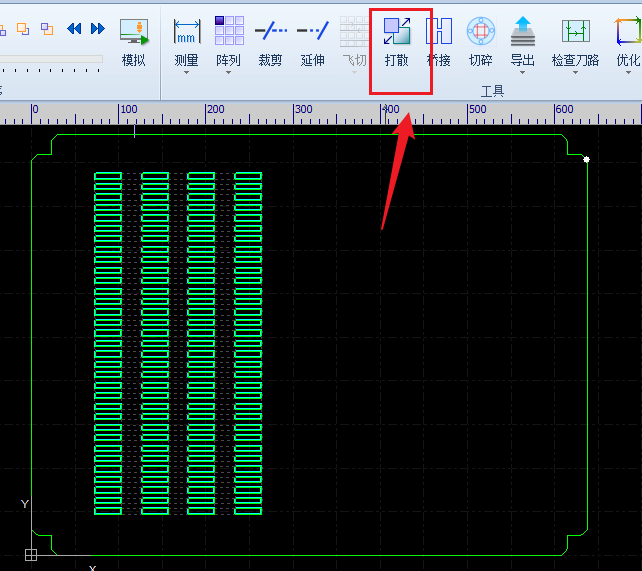

1:如需取消飞切可以选中内孔点击打散

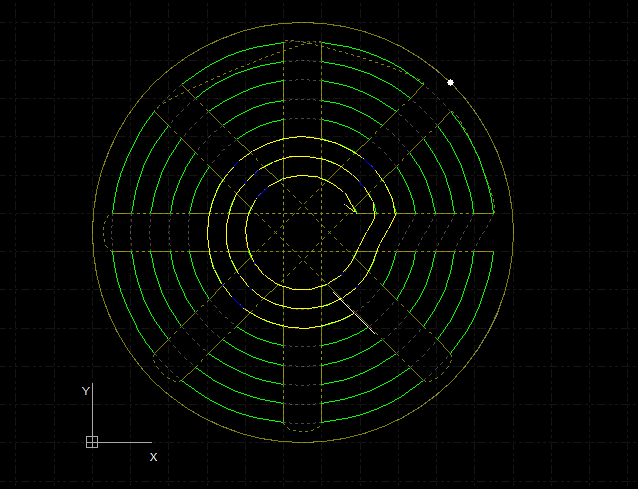

2:生成效果:



3:因为飞切是群组的形式,所以内孔呈现不挖空状态,这是正常现象
