图纸单位读取和显示

需求背景

国外友人通常会以英制单位来绘制图形,咱们软件默认使用的是公制单位,导入软件的时候不会自动转换为公制单位,所以导入之后,零件尺寸就变了(数值没有改变,但是单位直接由英制变为公制),790.2版本开始支持单位为英制单位的图纸导入。

另外,软件默认显示公制单位,设置读取英制,那么英制单位的图纸导入会自动转换为公制单位,所以导入之后,零件尺寸由英制显示为公制尺寸(数值换算:1英寸(in)=25.4mm),这样子对于习惯使用英制单位的国外友人很不方便,因此845.1版本增加英制单位显示。



操作方法及注意点

    • 图纸单位读取

导入文件时,会弹出导入界面,有“图纸单位”选项





    • 选择“公制”时,则默认导入图纸单位都为公制单位;
    • 选择“英制”时,则默认导入图纸单位都为英制单位;
    • 选择“读取文件单位格式”时,则自动读取图纸单位。
  • 图纸单位显示

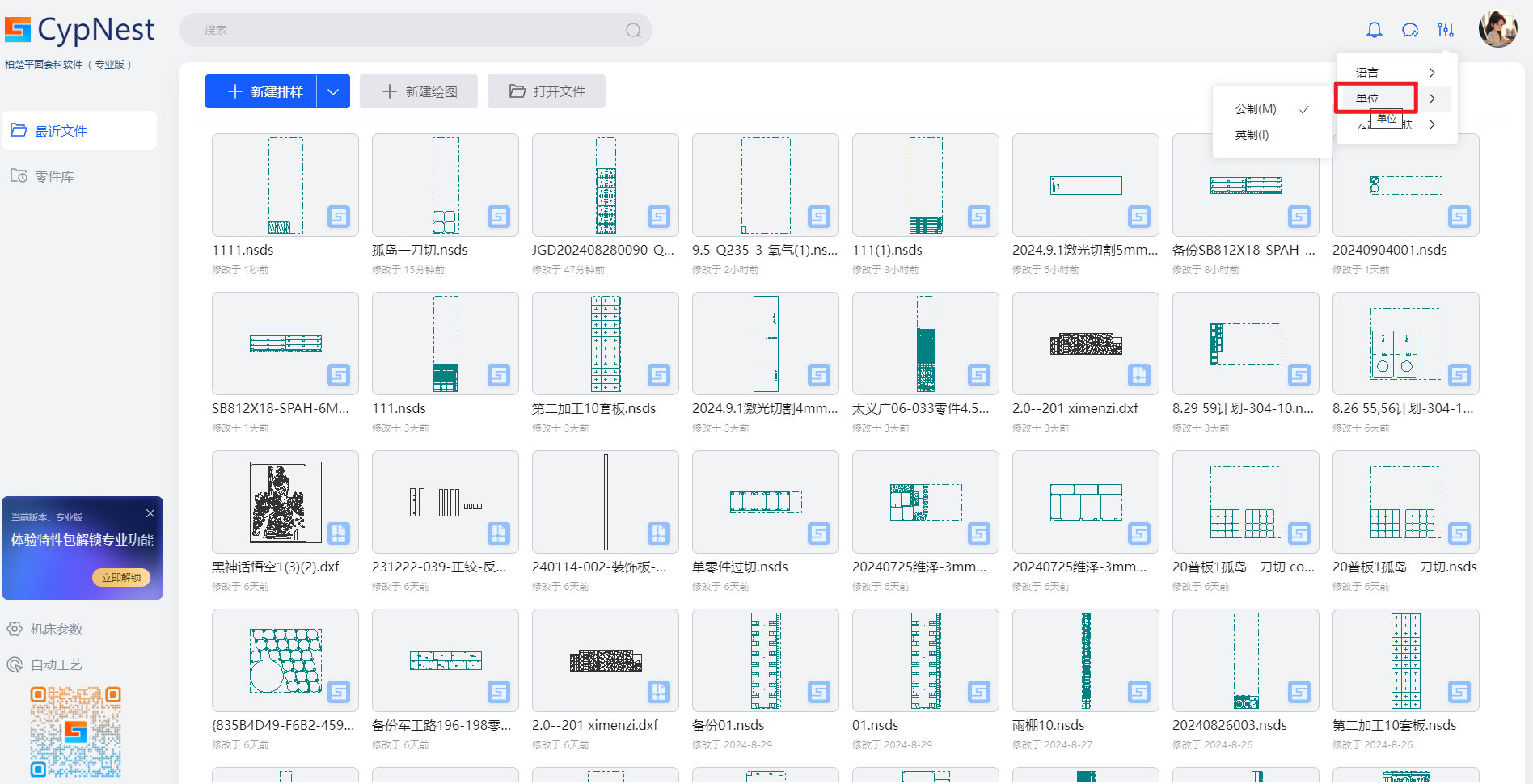

双击打开软件,欢迎界面右上角可切换显示单位



比如说:导入一份直径为200英寸的圆的图纸

a.如果没改显示,没设置读取英制,那么导入后零件尺寸显示为



200英寸 不等于 200mm,零件尺寸就错了

b.如果没改显示,但是设置了读取英制,那么导入后零件尺寸显示为



200英寸 等于 5080mm,零件尺寸正确

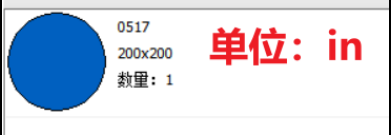

c.如果设置了显示,并且设置读取英制,那么导入后零件尺寸显示为



200英寸 等于 200英寸,零件尺寸正确
