CypNest引线参数设置

需求背景

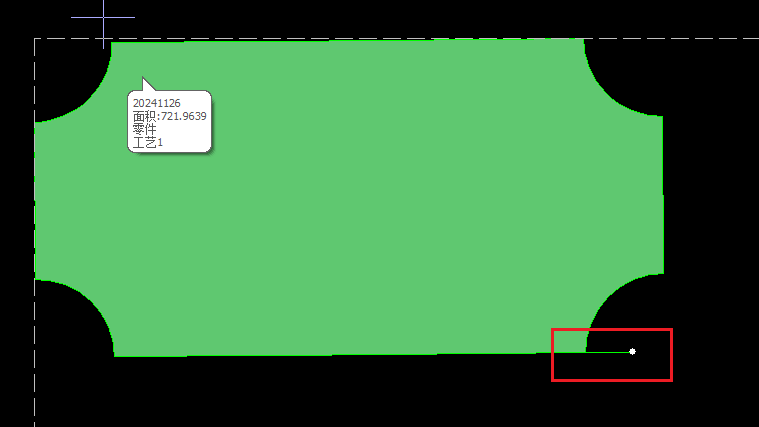

为避免切割时直接在零件起刀导致切坏零件,需要在废料处添加引线引入切割。



参数介绍及注意点

1.引入线

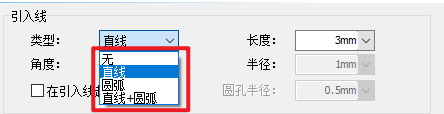

    • 类型:可选择无/直线/圆弧/直线+圆弧



注意点:引线类型常用直线类型,但是厚板切割时在边角处引线容易烧板,所以边角处引线时用圆弧/圆弧+引线类型(具体情况视实际切割来定)。

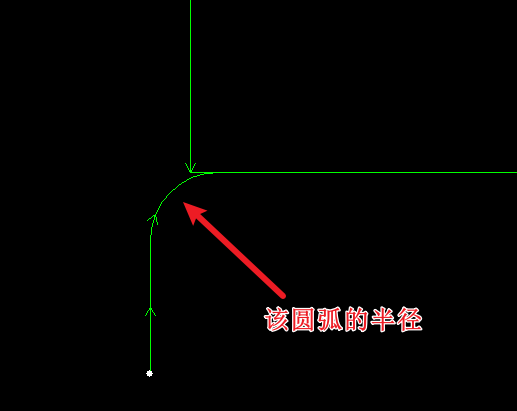

    • 半径:当引线类型为“直线+圆弧”时,可设置圆弧半径。

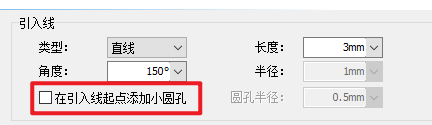

    • 在引入线起点添加小圆孔:防止引线处穿孔渣太多,不好起刀。所以开个圆孔,排渣。



2.引出线

    • 类型:可选择无/直线/圆弧/直线+圆弧



    • 长度、角度、半径释义同上。

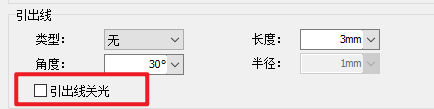

    • 引出线关光:勾选后可防止切割到最后时零件掉落,激光会打伤零件/防止最后的收刀时过烧问题。



3.引线位置

a.自动选择合适的引入位置:

    • 优先从顶点引入:想要引线从顶点引入,可勾选这个选项。

避让距离:实际切割场景中,如果将引线直接加在顶点,则尖角容易烧角,那么可设置距离顶点的距离。





    • 优先从长边引入:即优先从长边引入。



b.按照图形总长设定统一的位置(0~1):输入0~1之间的一个数,引线将在图形总长的这个比例被引入。0.5即表示在图形总长的一半位置处引线被引入。



c.不改变引线位置,只改变类型:选择此项,只修改引线类型,而不改变引线位置。

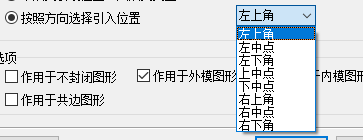

d.按照方向选择引入位置:选择此项,引线可在不同方向被引入。

从顶点引入:勾选后会优先寻找零件顶点添加引线



4.选项

  • 作用于不封闭图形:勾选此项,不封闭图形也可加上引线。

  • 作用于外模图形:勾选此项,外轮廓加上引线。

  • 作用于内模图形:勾选此项,内轮廓加上引线。

  • 作用于共边图形:当零件共边时,需要给共边组合加引线,需勾选此项。
