当零件起点不合适或者由于引线位置不合适导致引线干涉的情况时,可以自定义修改零件的起点/引线位置
常见问题:
1.为什么修改起点显示红色,无法修改?

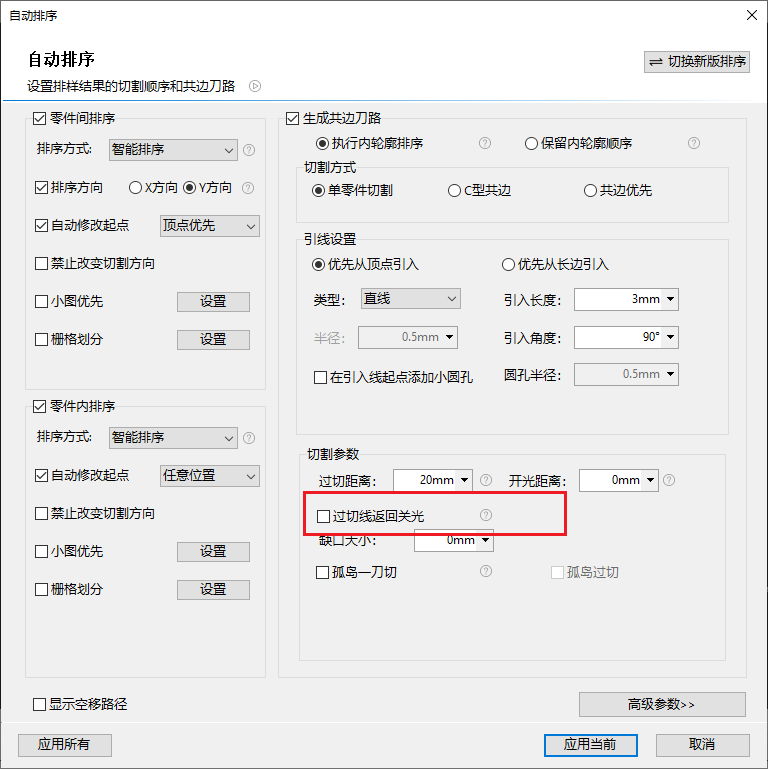

情况1:勾选了过切线返回关光
如果是共边组零件,共边刀路不要勾选【过切线返回关光】,勾选后刀路不封闭,无法修改起点

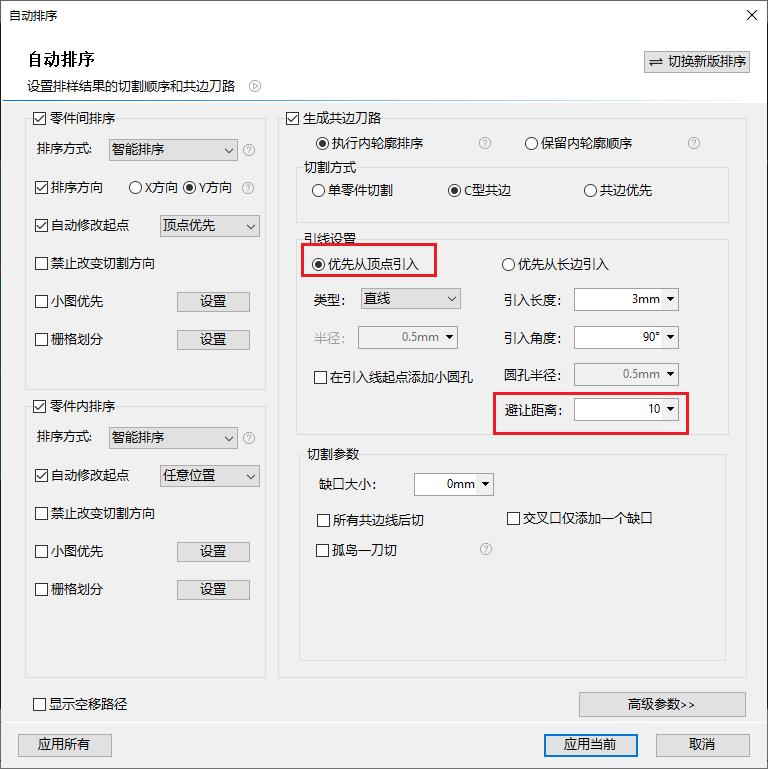

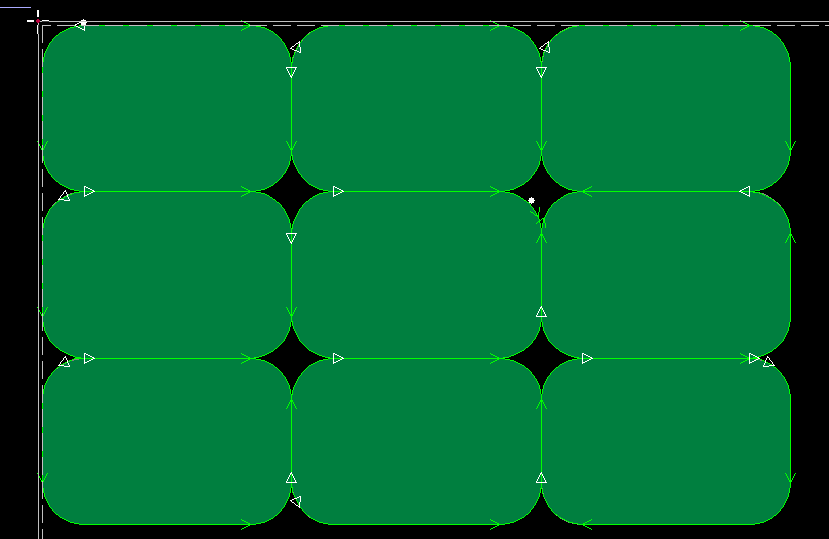

情况2:圆角矩形C型共边
如果是共边组零件,并且共边刀路选择了C型共边,此时无法修改零件起点,正确做法是改变引线添加方式:设置从顶点引入+避让距离
2.补偿的零件如何精确捕捉端点?

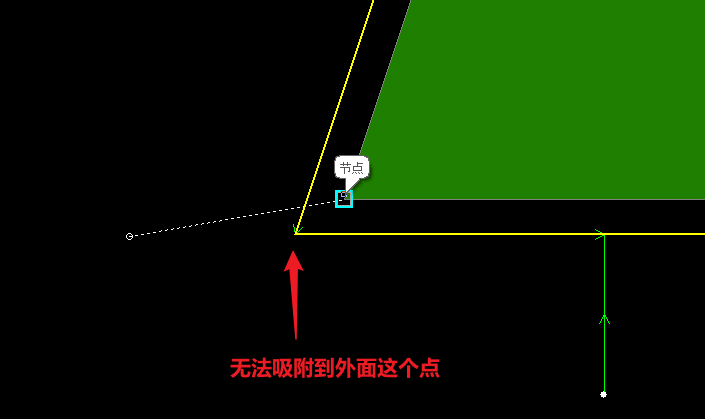

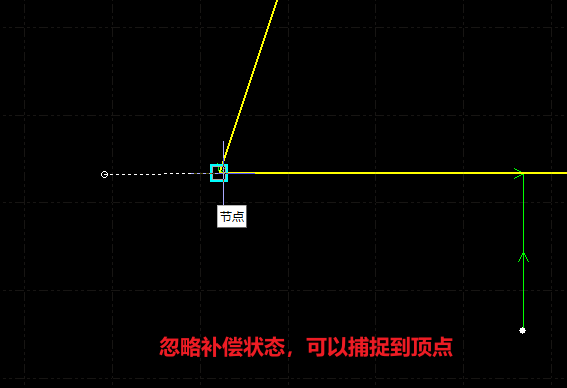

如果零件补偿,目前软件只能捕捉原零件的位置,无法捕捉补偿后的位置,在这种情况下,可以双击进入编辑界面,修改起点后保存即可
3.共边组如果修改零件起点?
! 优先检查是否属于本篇文档的第一个问题,如果非上述问题,可按此方式修改起点
对共边组内零件排序,如果是单零件刀路,则只有第一个零件可以修改起点
(1)双击共边零件进入共边组合编辑界面

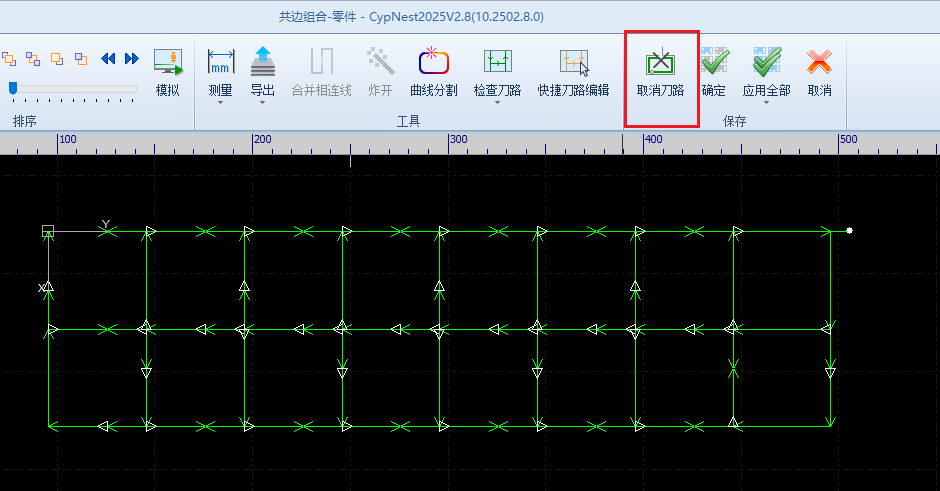

(2)点击取消刀路
(3)自动/手动排序,将右下角的零件设置为第一个切割顺序
(4)点击【生成刀路】按需设置共边类型,并设置引线

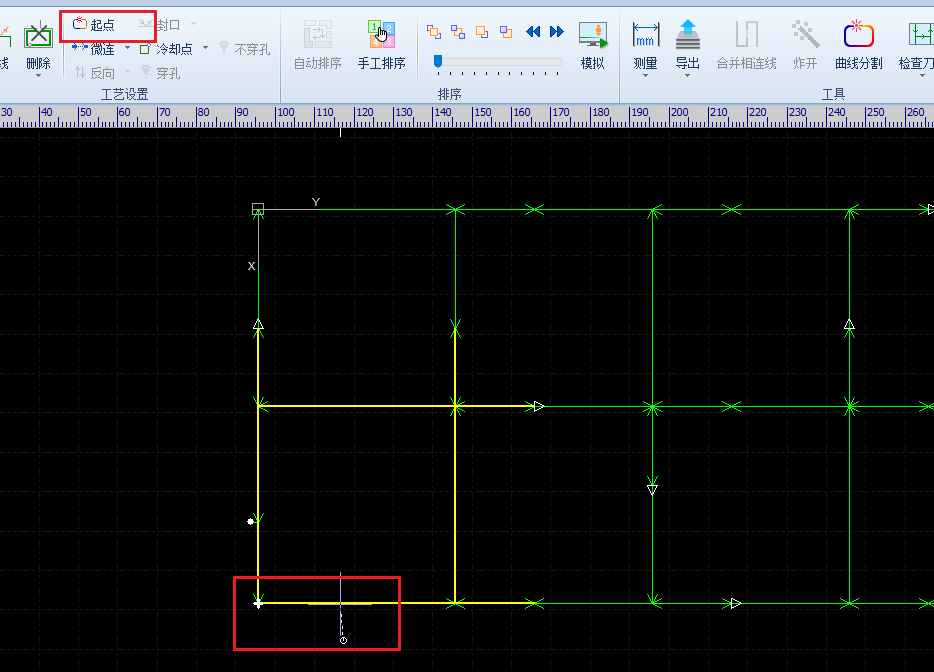

(5)点击【起点】自定义修改起点位置
