CypNest-如何导出dxf排版/零件

如果想要将排好的排版导出为dxf格式,或者将每个零件单独保存为dxf图纸,那么在软件中应该怎么操作呢?

排版结果导出dxf

单零件导出dxf







1.排版结果导出dxf

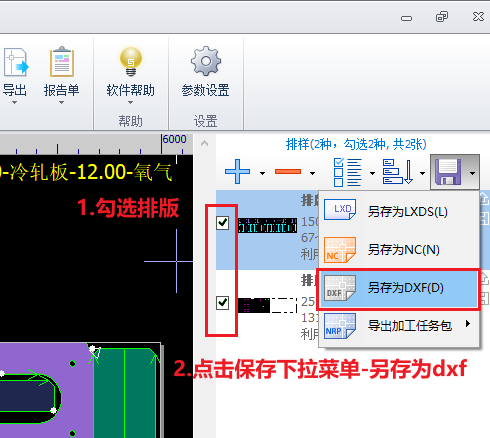

排版结果栏勾选排版,点击保存下拉菜单的【另存为dxf】

注意:

(1)dxf文件仅用于排样参考,不能用于加工

(2)se权限不支持导出dxf排版,如何查看自己的权限?

查看CypNest工作台左上角







2.单零件导出dxf

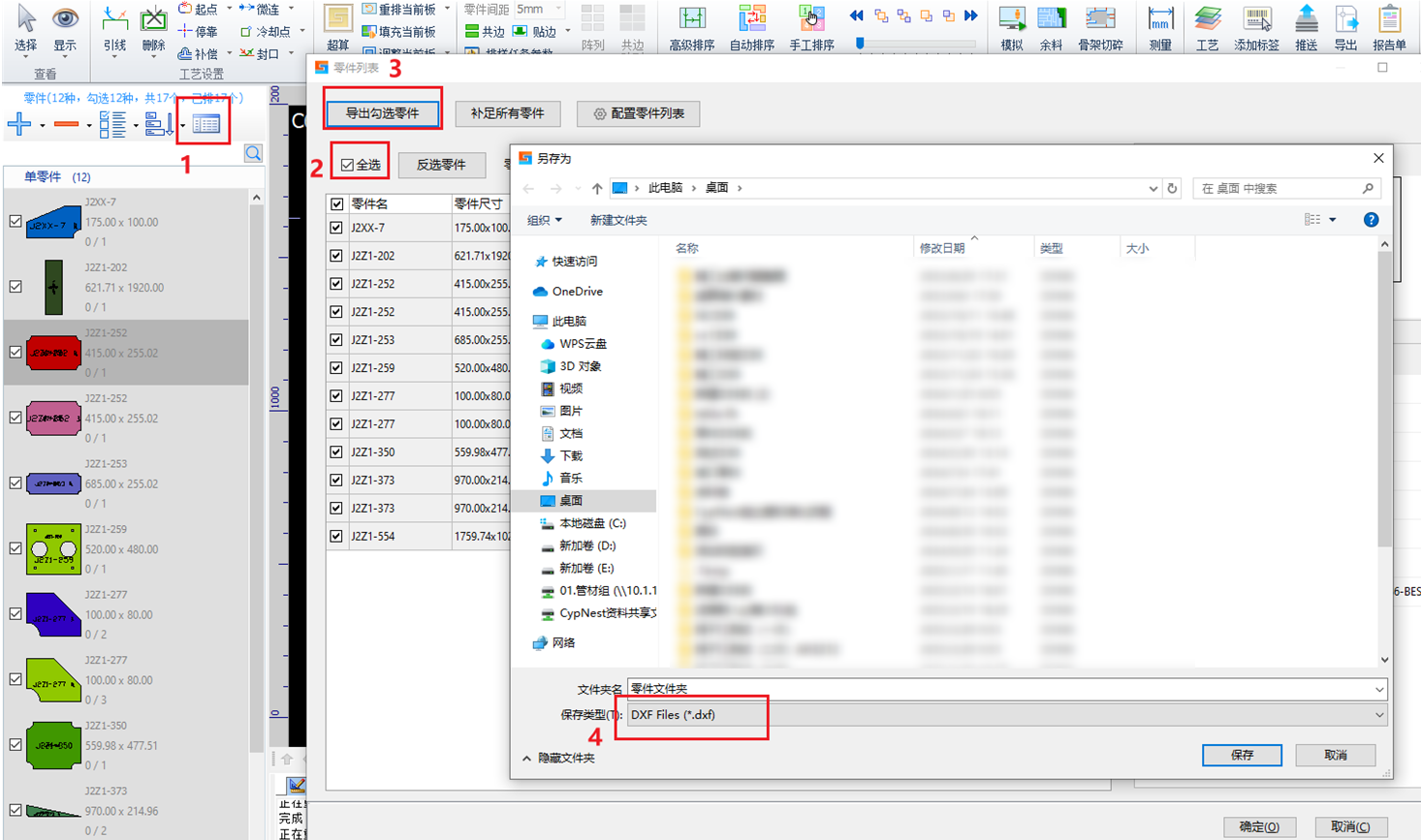

点击零件列表-勾选零件-点击【导出勾选零件】-选择导出的文件格式为dxf
