CypNest-怎么设置栅格排序

您知道吗?

当我们进行自动排序时,可以按照固定的距离分块对排版上的零件进行排序

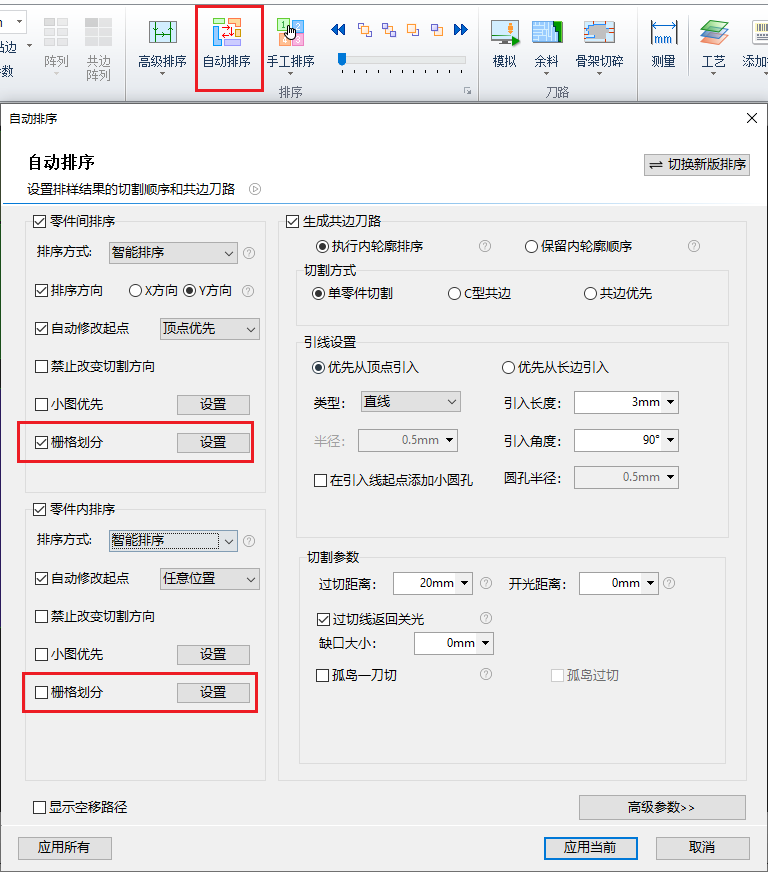

1.点击【自动排序】零件间和零件内均可以选择【栅格划分】

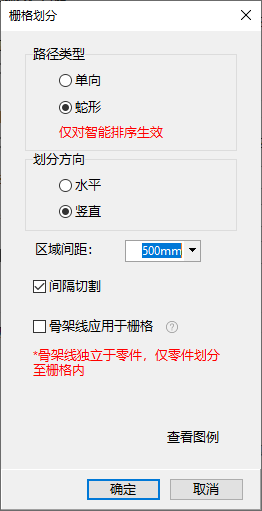

2.设置栅格排序的参数

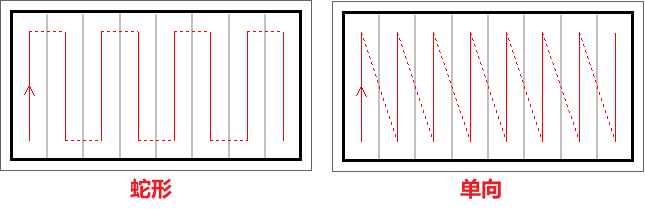

  • 路径类型:选择单向切割还是蛇形切割(注意:蛇形排序仅对智能排序生效)

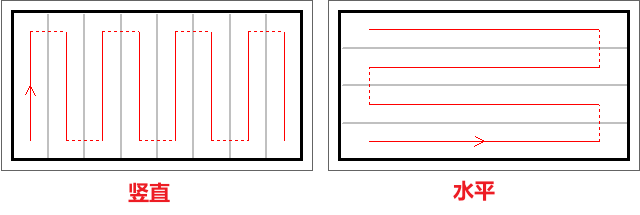

  • 划分方向:整板的切割顺序是纵向切割还是横向切割

  • 区域间距:栅格划分的间距

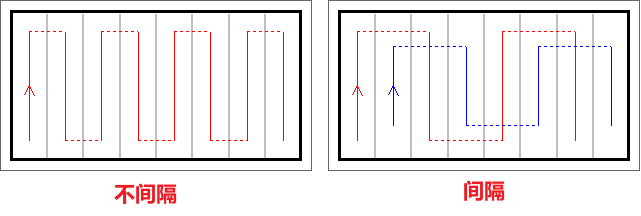

  • 间隔切割:设置零件顺序是否间隔切割

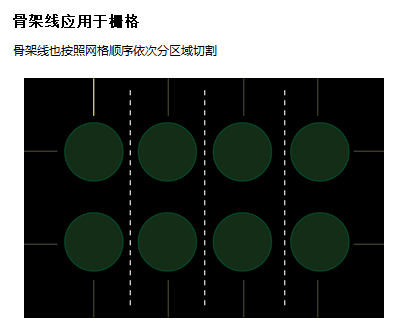

  • 骨架线应用于栅格:设置后骨架线也按照设置的区域进行划分切割

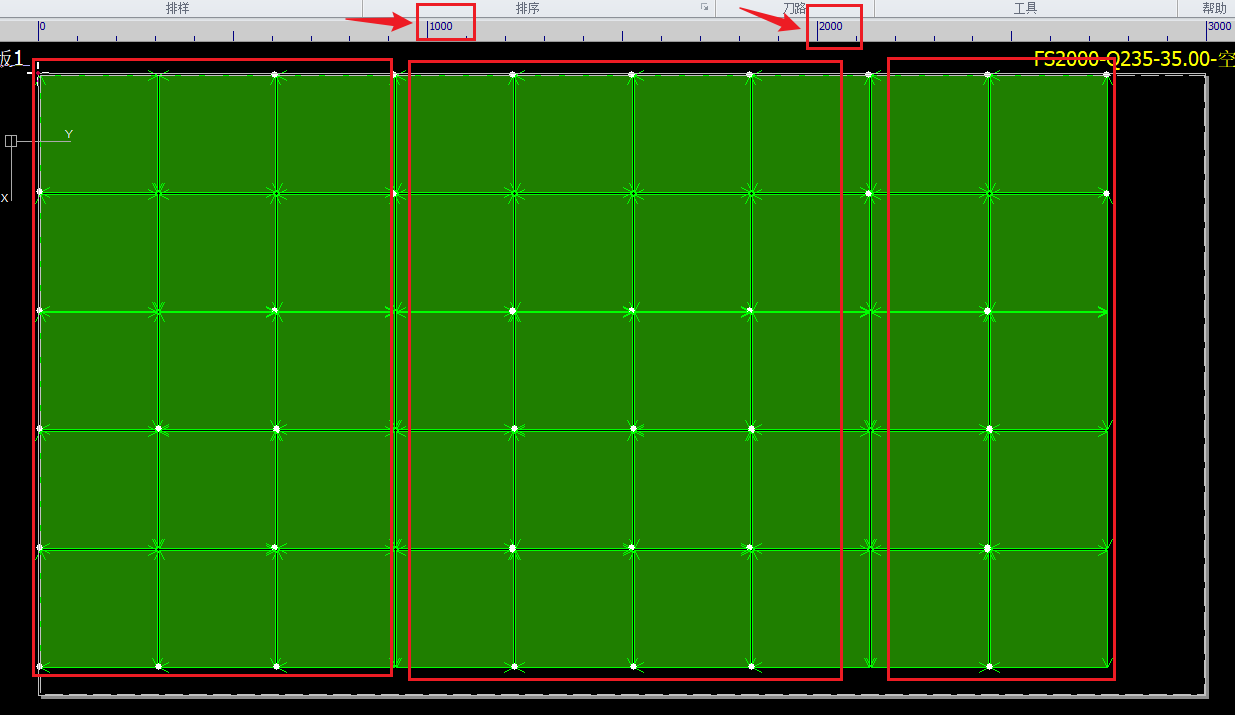

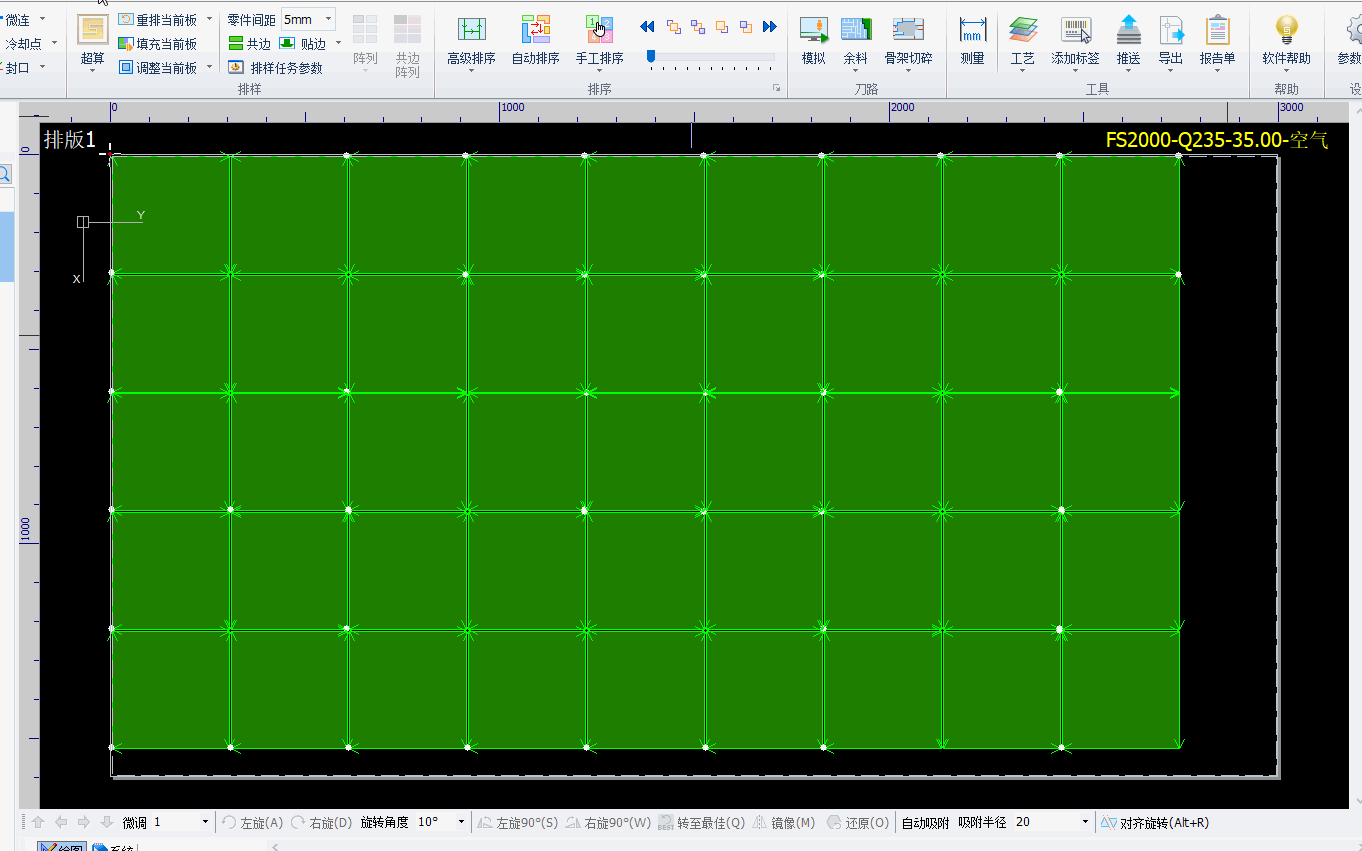

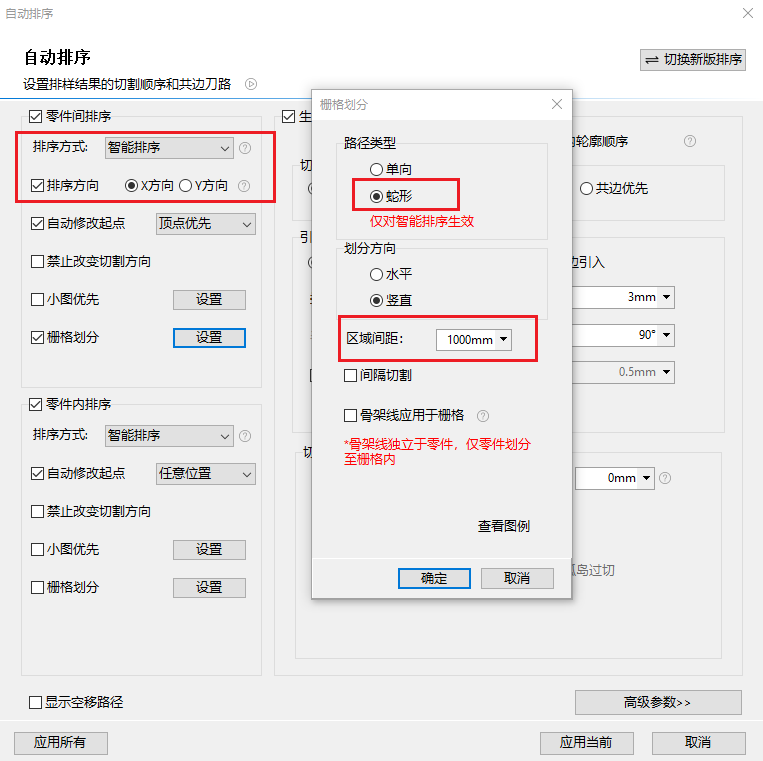

例如,我们设置排样方式为【智能排序】,栅格划分按照1000mm进行划分,该排版排序如下:
