合并相同零件
功能背景

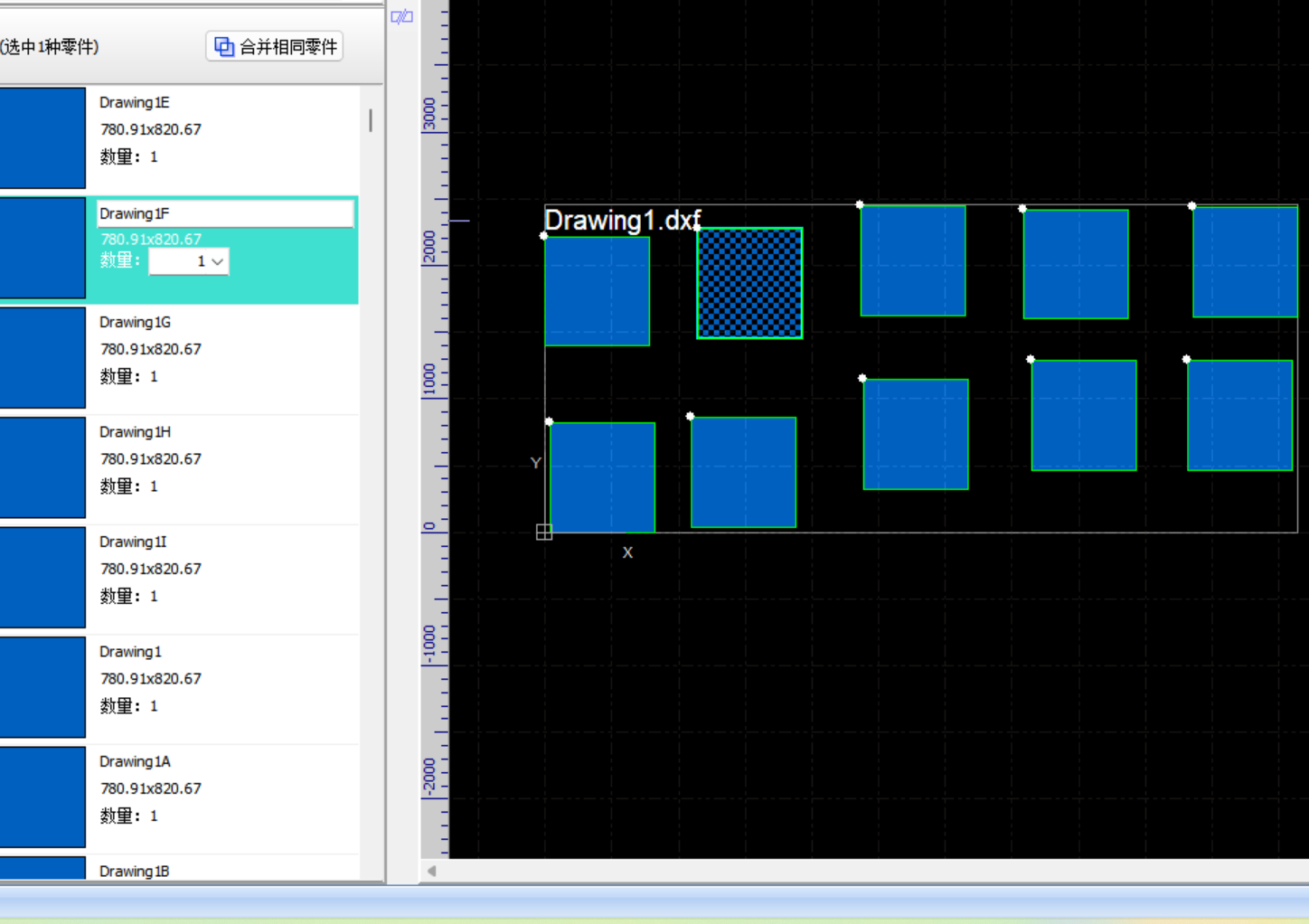

有些用户的图纸,需要几个零件就会画几个零件在图上,例如用户需要10个10*10尺寸的矩形零件,就在CAD画了10个相同尺寸的矩形,导入套料软件时,软件识别出了10种相同的零件(如下图),这时候就可以使用“合并相同零件”功能。

操作方法及注意点

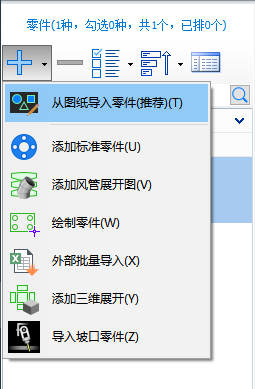

1.点击“从图纸导入零件”,进入“图纸处理界面”。

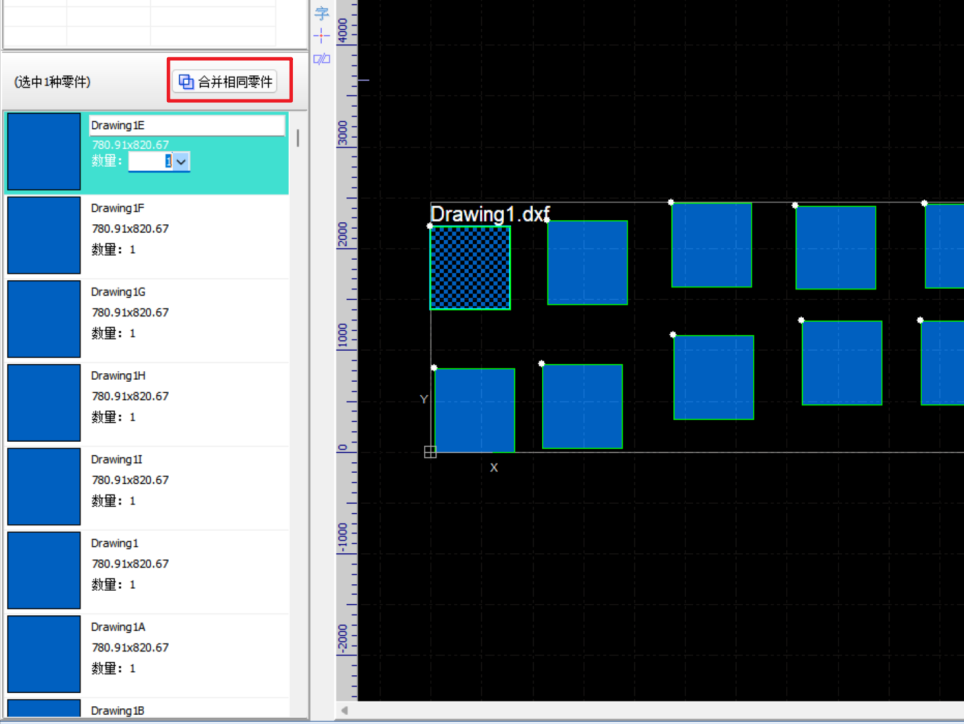

2.导入零件时出现了情景所示情况,可以点击“合并相同零件”。
3.合并的是已经被蓝色填充的相同零件。图形形状、尺寸且图层和文字参数都完全一致的零件为相同零件,忽略起点位置、刀路方向以及工艺。

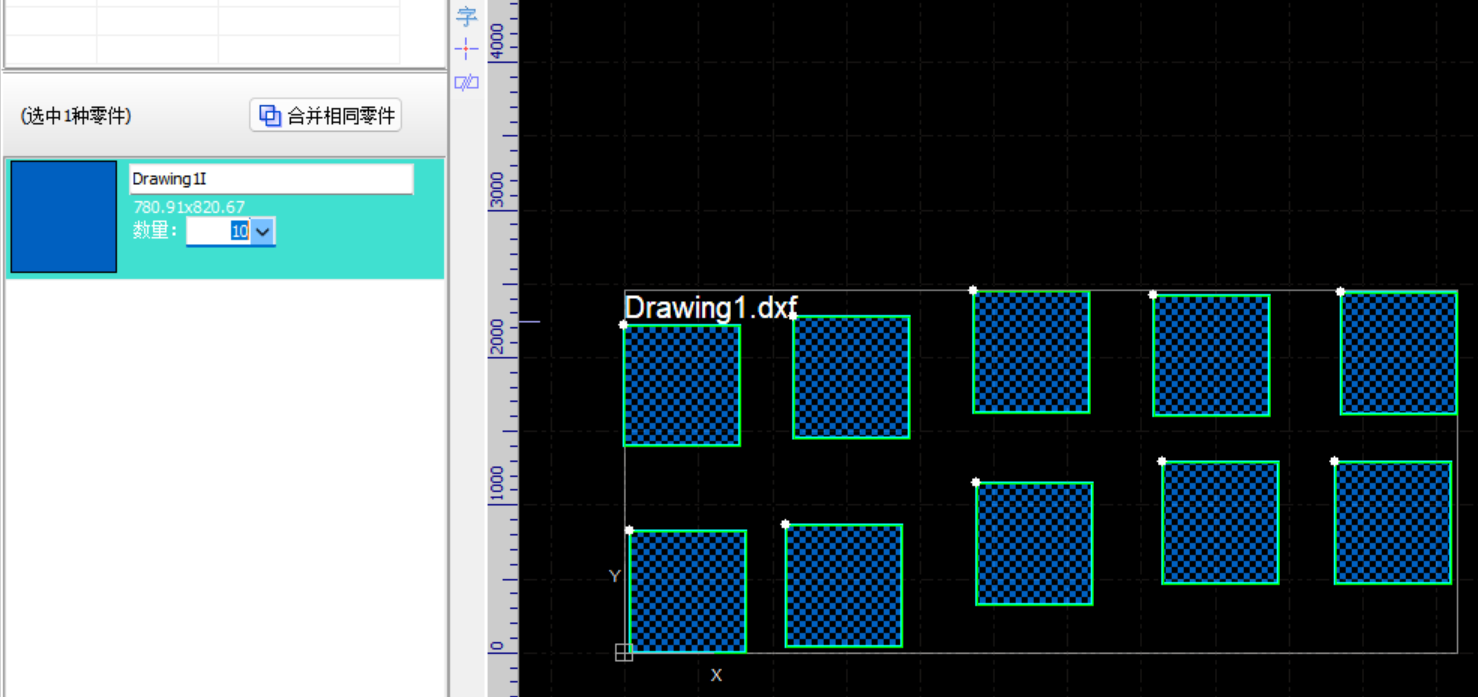

合并后达到以下效果:
