坡口参数说明文档

功能说明

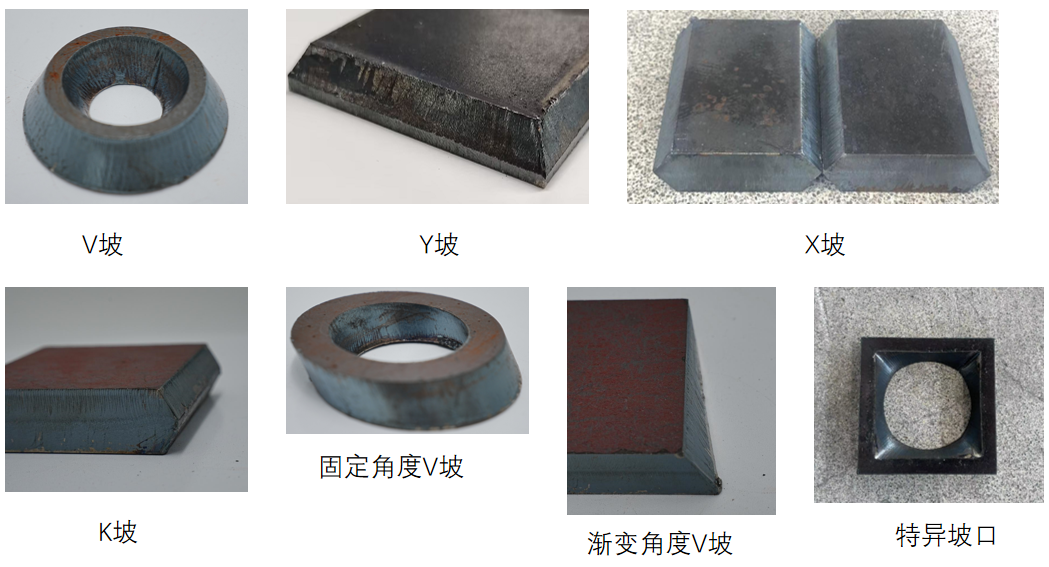

CypNest支持的坡口类型有以下几种:V坡(V上坡、V下坡)、Y坡(Y上坡、Y下坡)、X坡、K坡、V型特殊坡口、特异坡口。



坡口参数说明

1.通用参数:

    • 阴切/阳切

切割实际所需部分均称为“零件”,零件在软件界面以灰色部分显示。

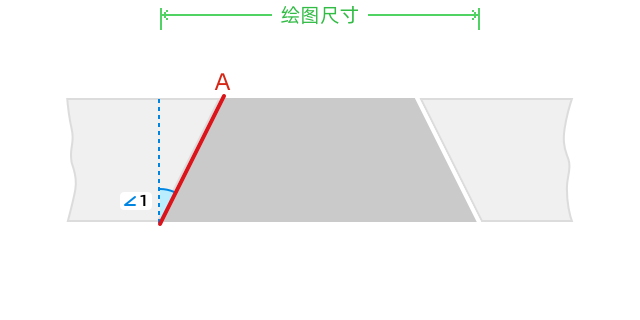

阳切:切割掉落部分为零件,引线在外部

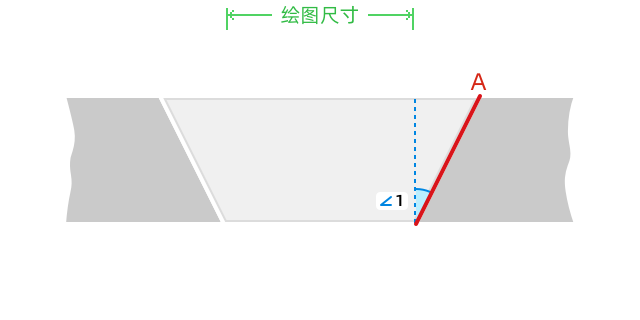

阴切:切割落料后留下的部分为零件,引线在内部

阳切



阴切

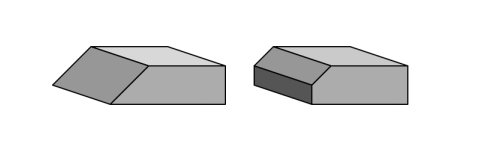

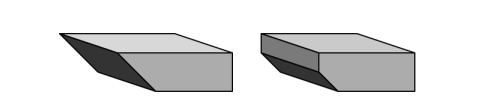

    • 上坡口/下坡口

零件坡口面朝上为上坡口,朝下为下坡口。

只有V坡、Y坡区分上下坡口,X坡、K坡同时具有上下坡口,不做区分。

上坡口



下坡口

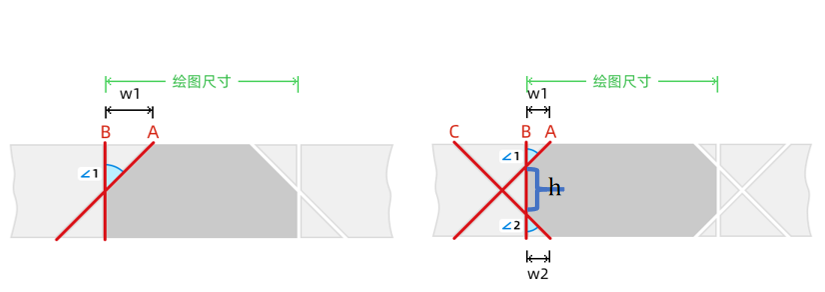

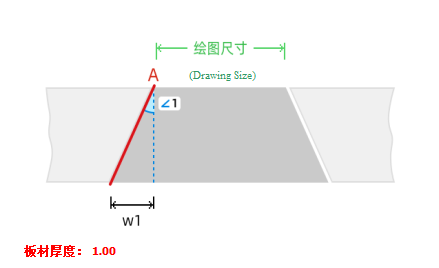

    • 角度/坡口宽度/留根高度

坡口角度(∠1):切割头偏摆方向与竖直方向的夹角。

坡口宽度(w1):上坡口宽度为坡口上表面与最外缘断面的水平距离;下坡口宽度为坡口下表面与最外缘断面的水平距离。(斜坡在水平方向上的宽度)

留根高度(h):Y坡、K坡的钝边厚度(直切厚度)。

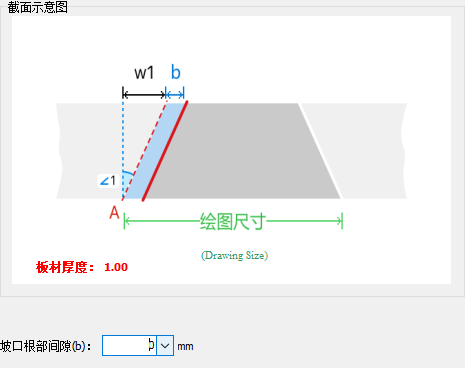

    • 坡口根部间隙

为全熔透焊缝切割的坡口,相对于底图内缩一段,便于熔融材料流到底部,焊透根部,以获得更高的焊接强度。这段内缩距离,软件中称为坡口根部间隙。



    • 坡口刀路

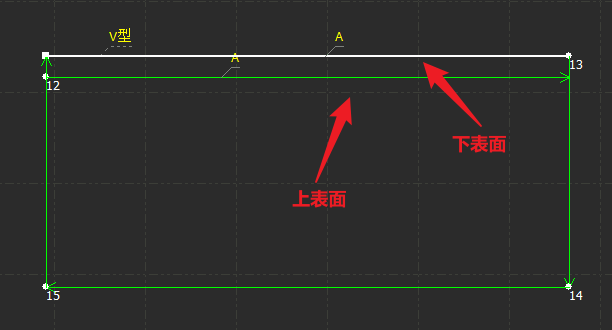

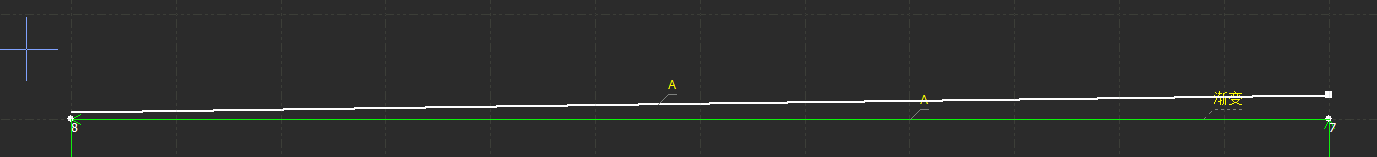

上表面轨迹显示为当前轮廓的图层颜色,下表面轨迹显示为高亮白色粗线。



2.V坡

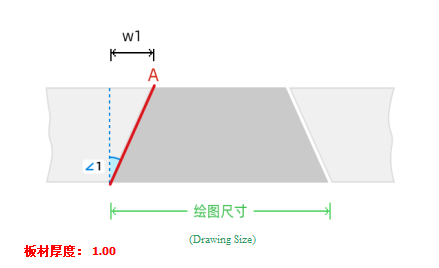

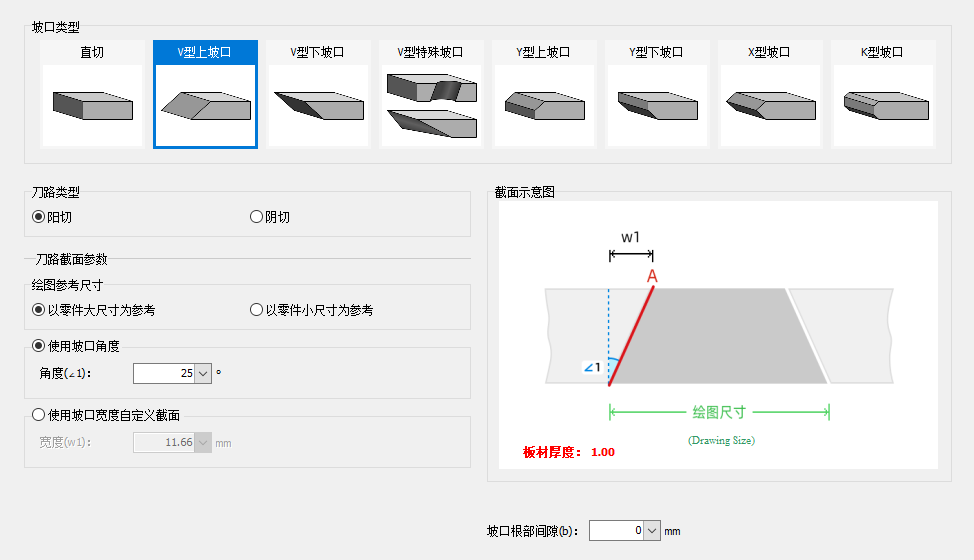

绘图尺寸:需要添加坡口的图形尺寸,绘图尺寸规定了对某一图形添加坡口时,该图形与坡口图形如何在尺寸上建立联系。

绘图参考尺寸:绘图尺寸即为导入的零件图纸的尺寸,从下面示意图可以看出设置坡口之后的效果。

以零件大尺寸为参考



以零件小尺寸为参考

3.V型特殊坡口

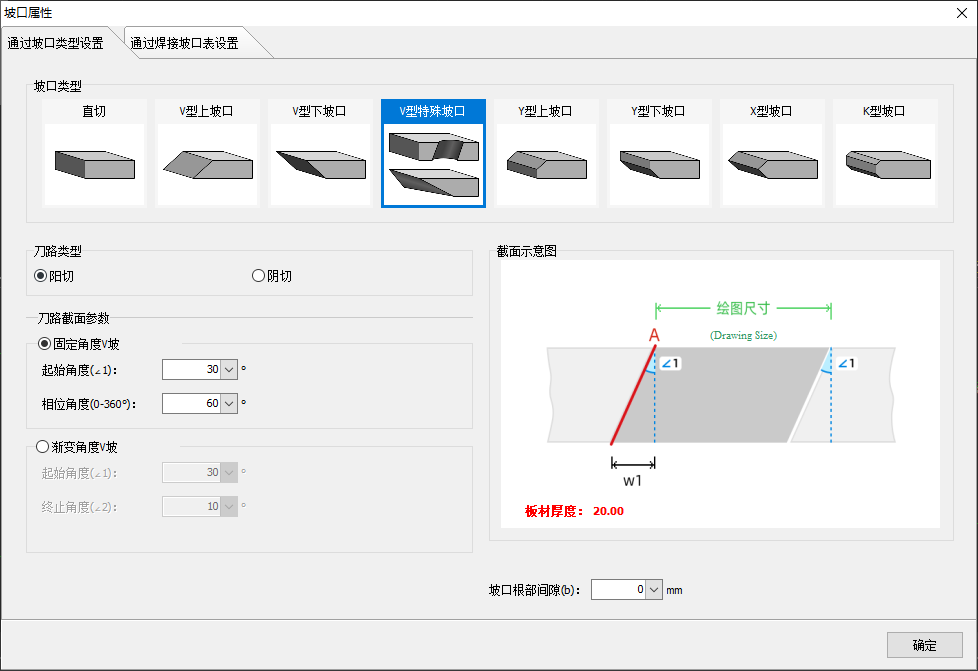

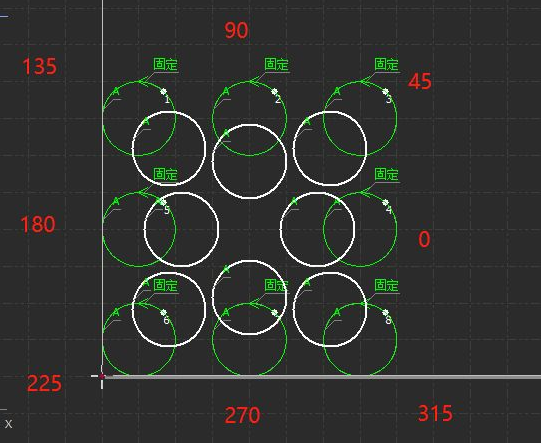

    • 固定角度V坡

起始角度为切割头摆动角度;相位角度确定了上表面和下表面的相对关系



    • 渐变角度V坡

设定起始角度和终止角度以达到渐变的效果



4.特异坡口

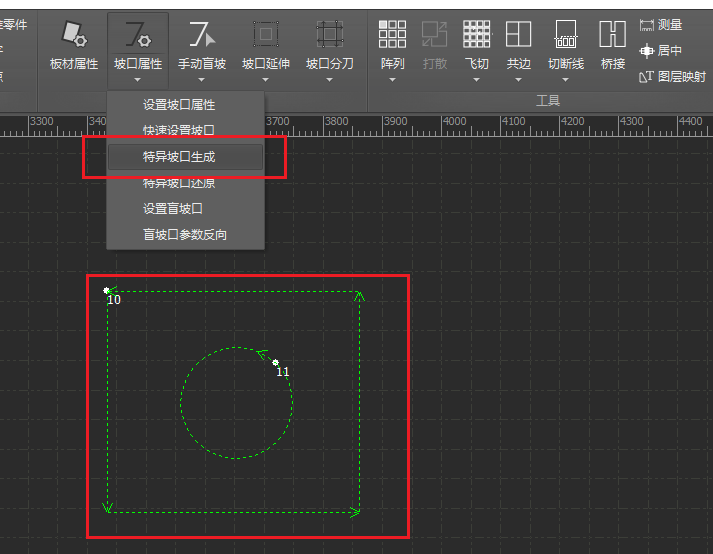

支持生成“天圆地方”类的特异坡口,此类坡口特点为上表面和下表面是形状不相似的两条曲线。

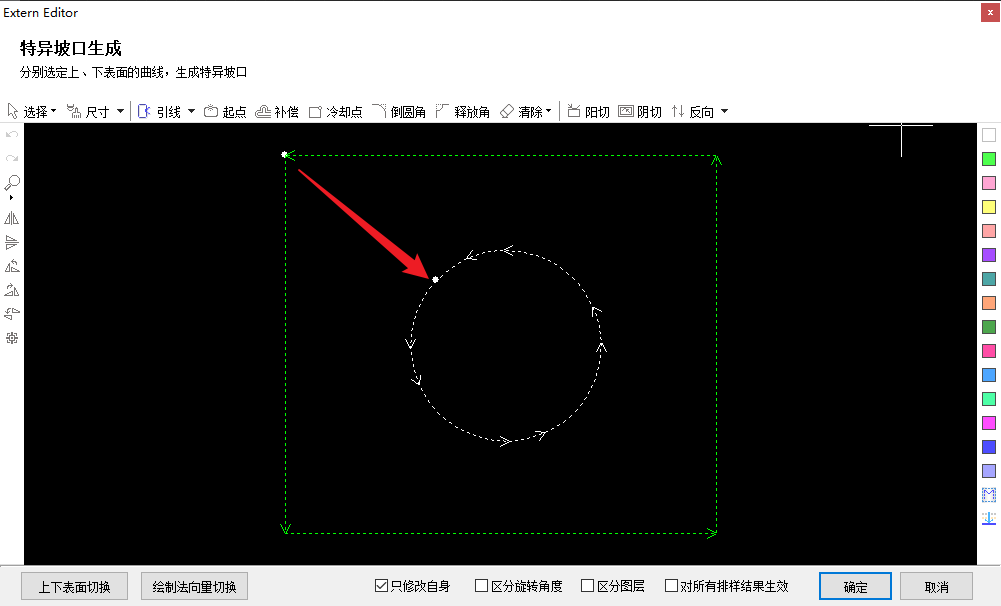

注意:应确保特异坡口上表面与下表面的起点朝向大致相同,即两个起点的连线指向图形中心,如图中红色箭头所示。否则可能导致偏摆姿态超出AB轴行程而无法加工。



上下表面切换:改变上下表面轮廓

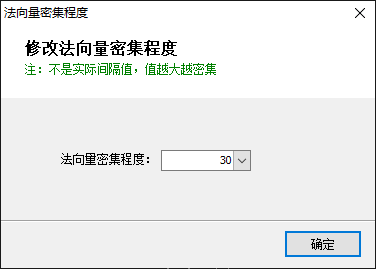

绘制法向量切换:修改法向量密集程度,可以看到指向图形几何中心的上下表面对应点连线。
