CypNest 2024V3版本新功能介绍

报告单功能更新

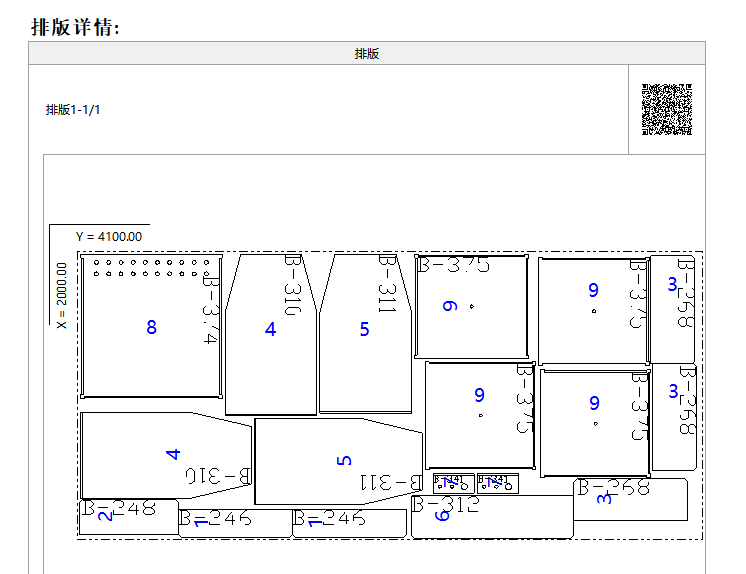

1.支持报告单排版缩略图保持视图方向并显示停靠点位置

之前有些用户的板材长宽相差不大时,表单中排样结果缩略图会将长边旋转至水平方向,而且排样结果的缩略图中没有机床停靠点的位置。工程师在机床上打开加工任务查看时难以分辨板材尺寸和方向,容易上错板材。

新版本在新版报告单和旧版报告单的排版缩略图中都加入了停靠点位置和机床方向的示意图,有效解决了上述问题。



2.支持报告单微信小程序扫码导图

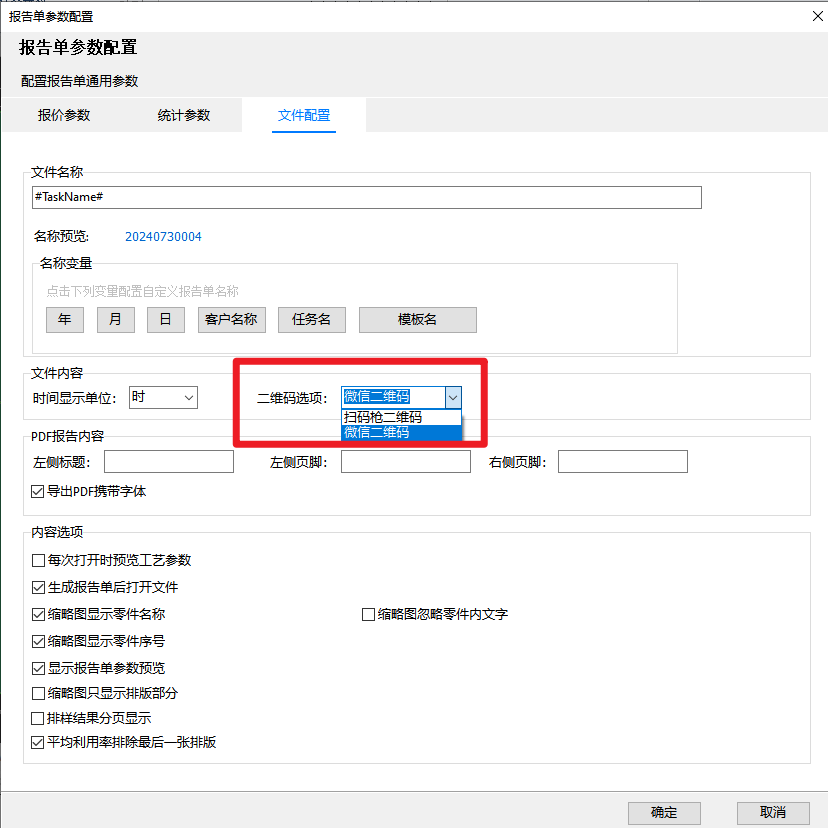

在配置通用报告单参数中,新增二维码选项,可以选择微信二维码。

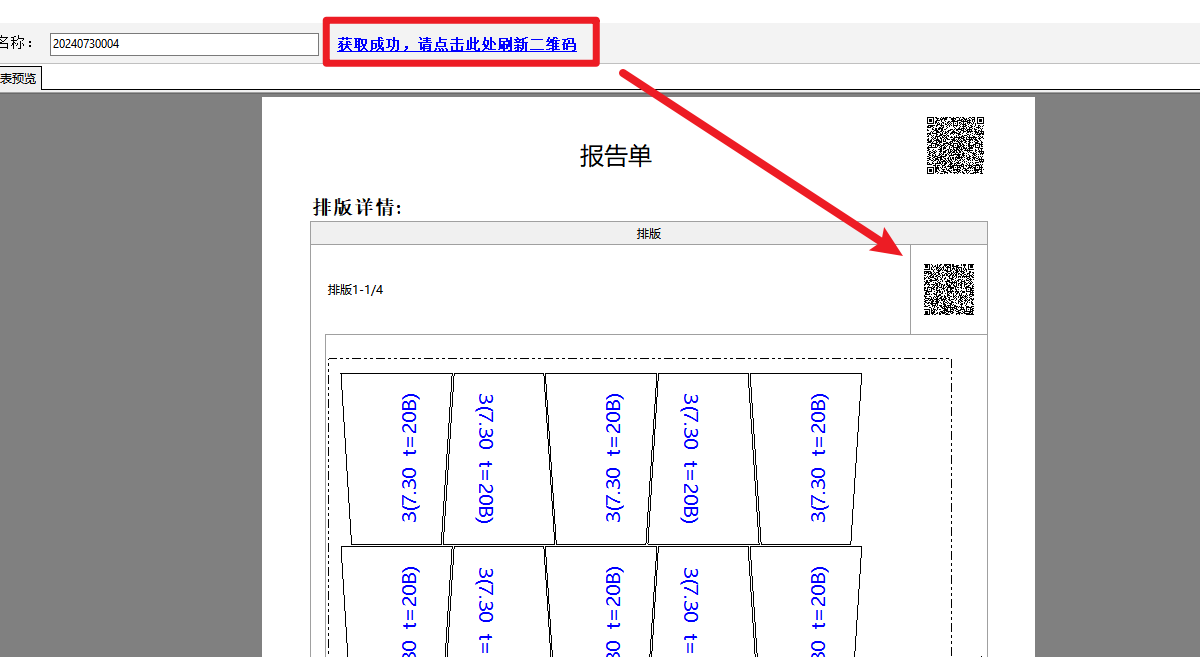

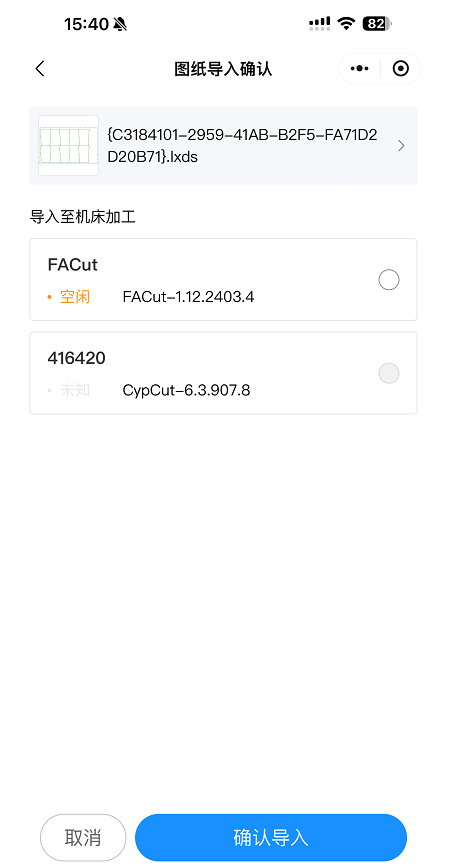

设置好之后,打开新版报告单,点击刷新二维码后,导出pdf扫码即可进入我的机床小程序。

    • 旧版报告单也支持

    • 云排样暂不支持



标签功能更新



1.支持添加标签据字高自适应拉长标签长度

有用户反馈,老版本在不限制最大喷码长度的情况下,文字容易显示不全,添加前也很难确认参数能否满足显示完整的要求。对此新版本做了以下更新:

    • 软件可以根据实际文本的高度自适应调整标签长度,避免出现字段显示不全的情况。

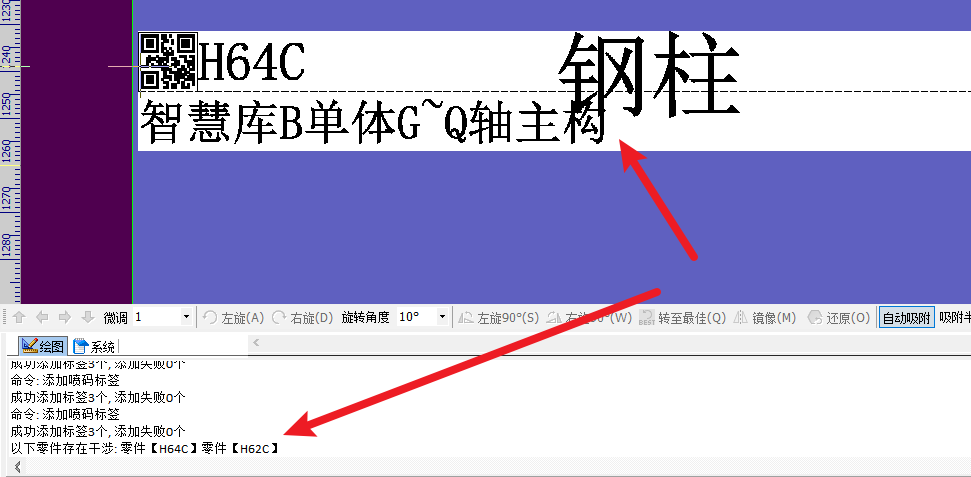

    • 出现文本交叠系统栏会给出提示



云排样功能更新



1.云排样零件列表支持扩展属性和优先级的筛选

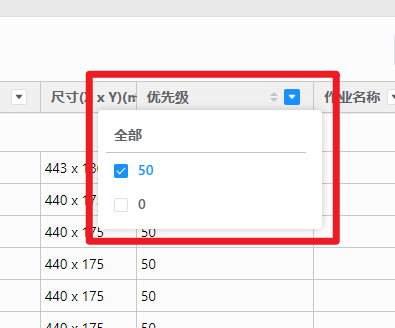

    • 支持优先级的筛选和排序,支持勾选。

    • 支持筛选零件扩展属性,支持勾选。

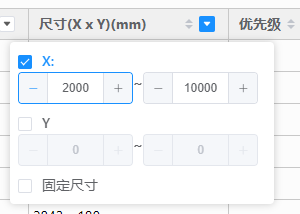

2.云排零件尺寸支持精准筛选

用户可以根据长或宽的范围或者固定尺寸来对零件进行精确筛选。



3.云排样支持导出NC文件名不过滤中文

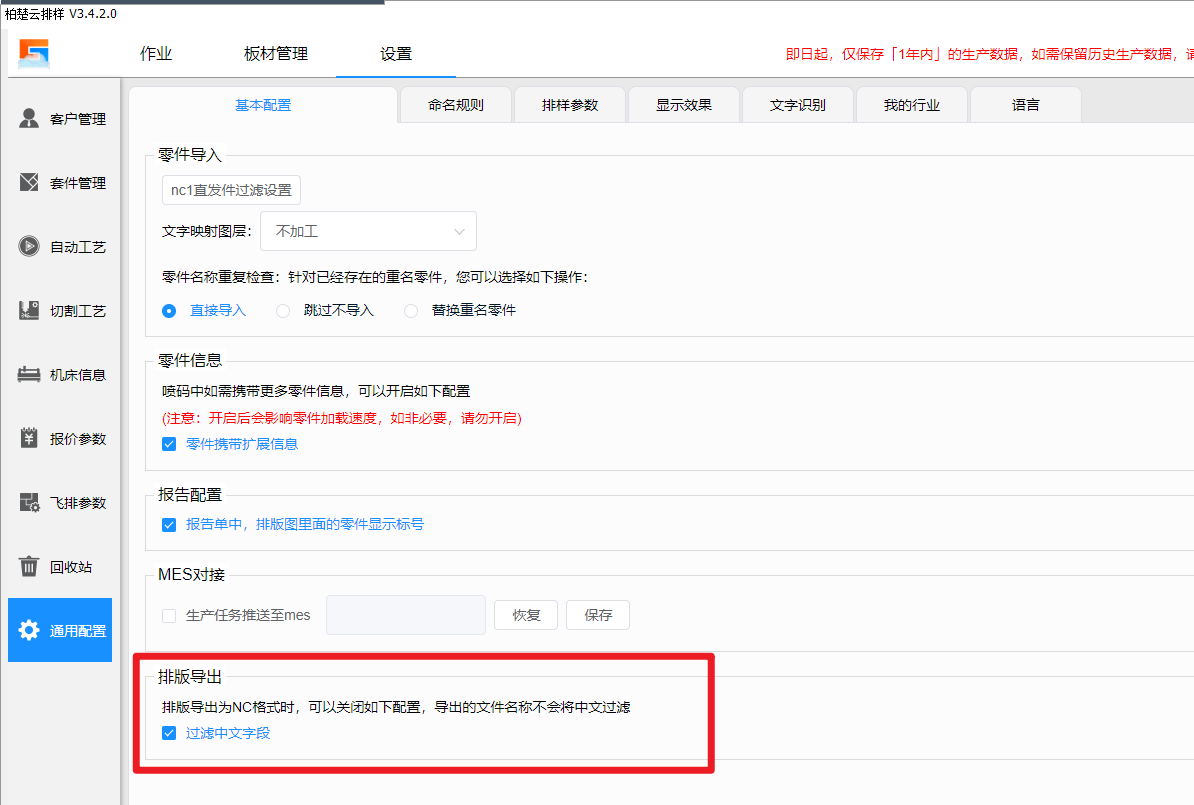

老版本云排样导出NC文件名默认为排样名-排版名并且会过滤掉中文,所以经常会出现报告单上的排版名称和加工文件名称对不上的情况。新版本在通用配置中新增【过滤中文字段】勾选项。不勾选该选项时,导出NC的文件名是不过滤中文的,只有勾选了之后才会过滤。



4.web云排支持云超算飞排

    • 飞排与自定义飞排功能入口合并。

    • 飞排支持超算排样。如果未购买超算特性包,可以开启体验超算,软件将在服务器空闲的时间进行免费的超算排样(排队时间可能较长),提升排版利用率。



特性包功能更新

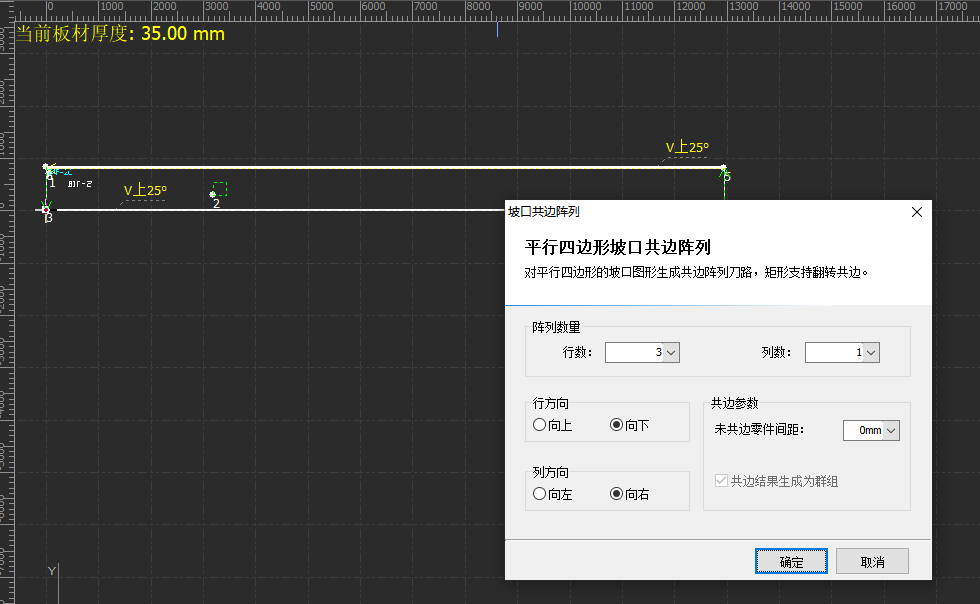

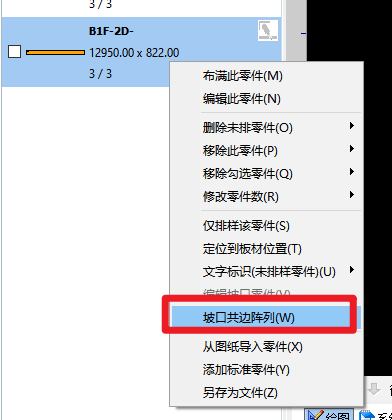

1.支持坡口共边阵列

支持平行四边形坡口零件的共边阵列,共边后的整体作为组合进行排样。

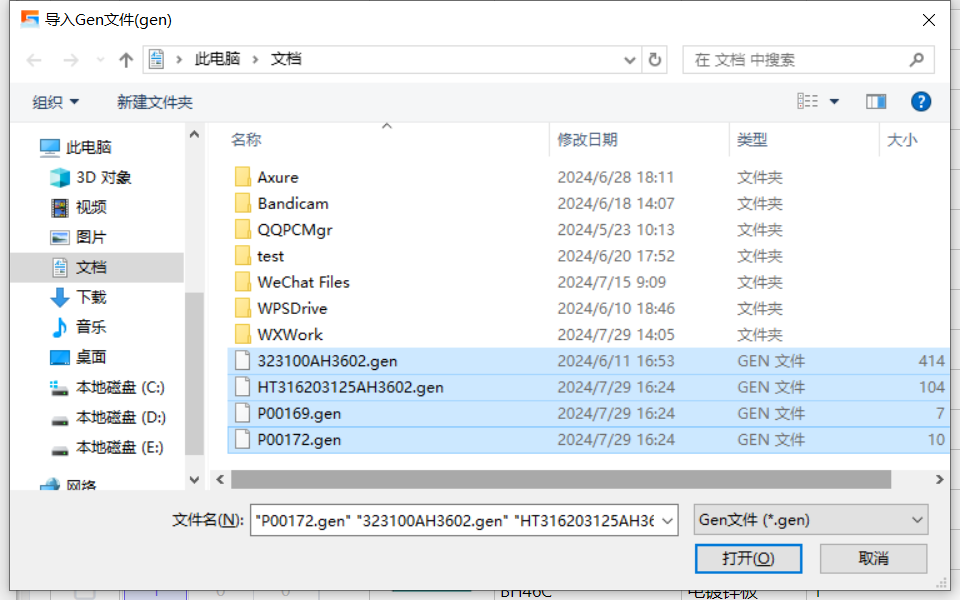

2.支持批量导入船舶GEN文件

    • 支持批量导入GEN文件。

    • 保留原GEN文件中的厚度属性。

    • 可以保留原始的GEN文件名称作为零件名。

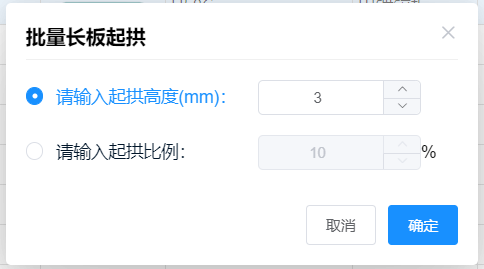

3.支持长板起拱按照尺寸比例设置参数



其他功能更新

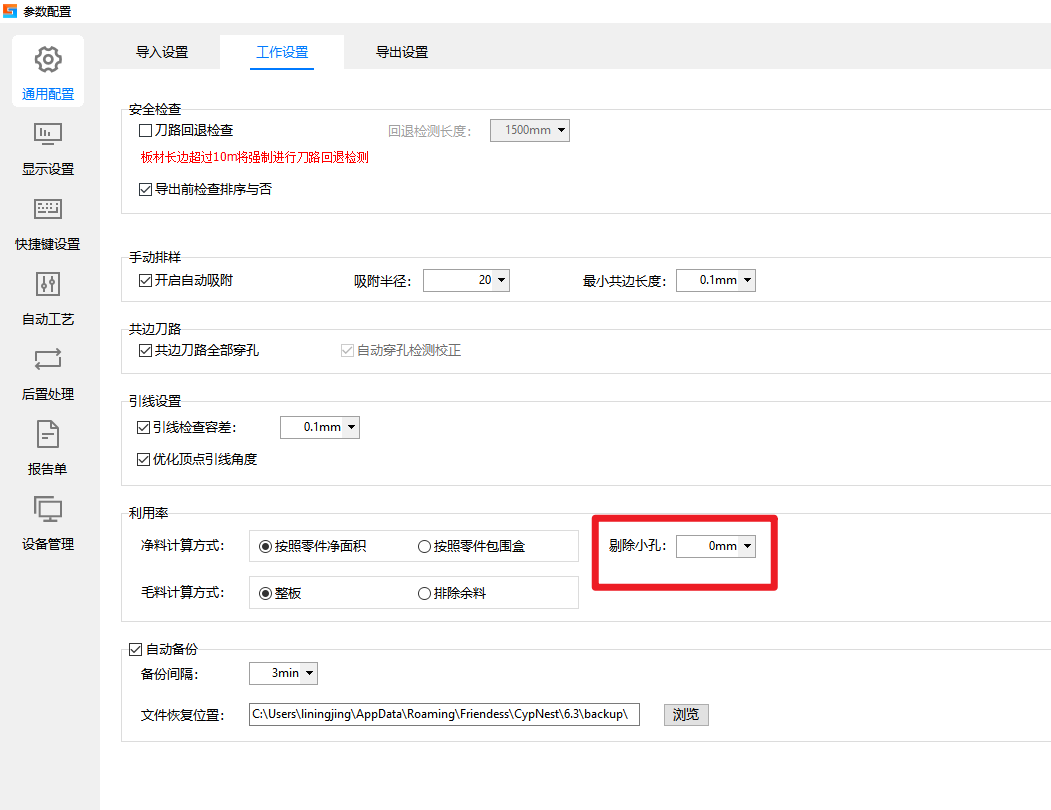

1.利用率计算支持剔除小孔

利用率计算可以剔除指定大小直径的小孔。
