刀路功能更新：

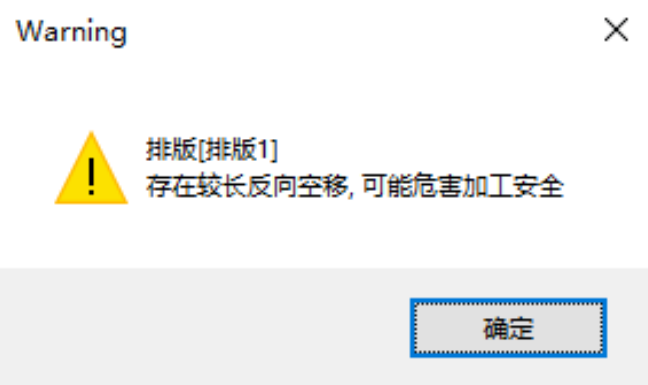

1.支持自动排序时触发刀路回退检测

之前的版本，在用户参数配置中勾选了刀路回退检测或者板材的长度大于10米时，在排样主界面导出加工文件的时候软件会进行刀路回退检测，提醒我们存在较长反向空移，需要注意排序和加工安全。

但是对于一些云排样的用户，他们不会在排样主界面导出加工任务，而是会先保存排版至云排样，然后在作业中导出加工任务或者排产。

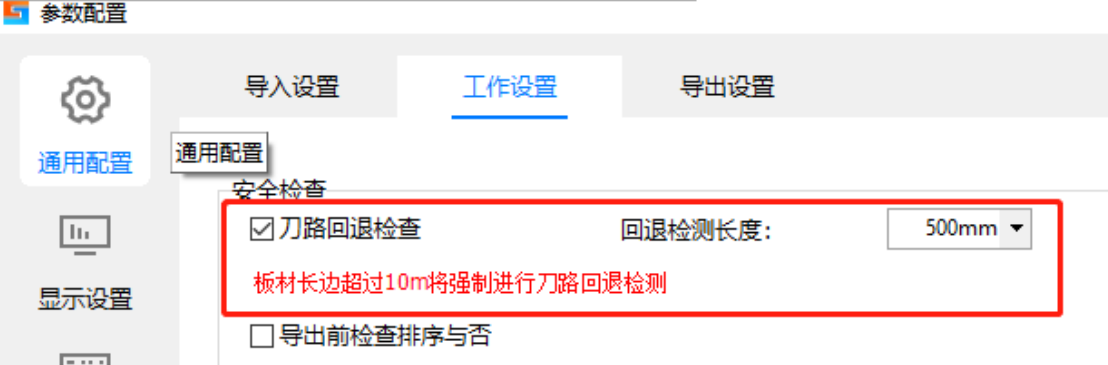

CypNest 2023V3版本，当用户在用户参数中勾选了刀路回退检测的时候，自动排序完成后软件就会自动根据设置的参数来执行刀路回退检测。

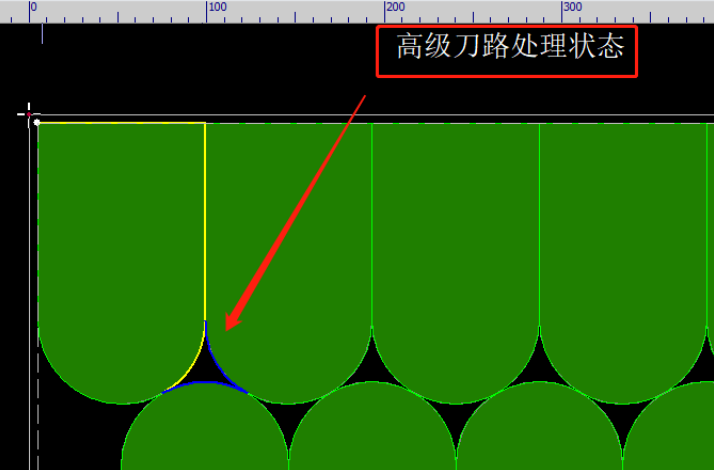

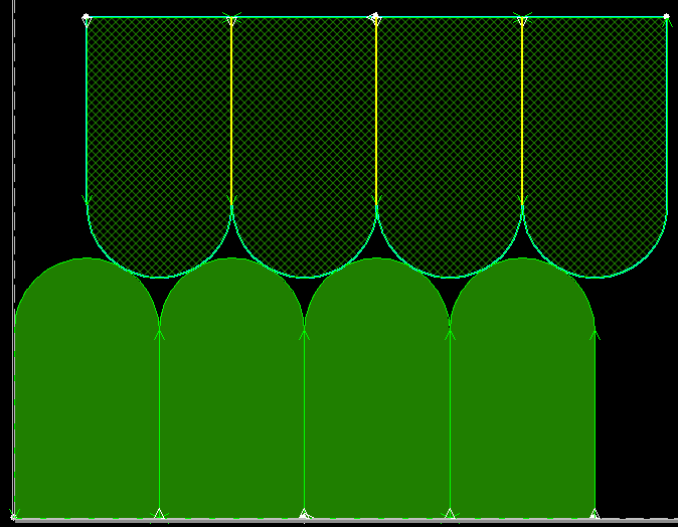

2.支持跨共边组的孤岛一刀切

之前的版本对于跨共边组的孤岛（孤岛不属于同一个共边组），是不支持一刀切完的。但是为了保证利用率，特别是在切厚板的时候，有时候需要将不同共边组/单零件紧密靠在一起，并且将它们形成的孤岛一刀切割下来以免影响切割质量，增加后续打磨等工序的成本。

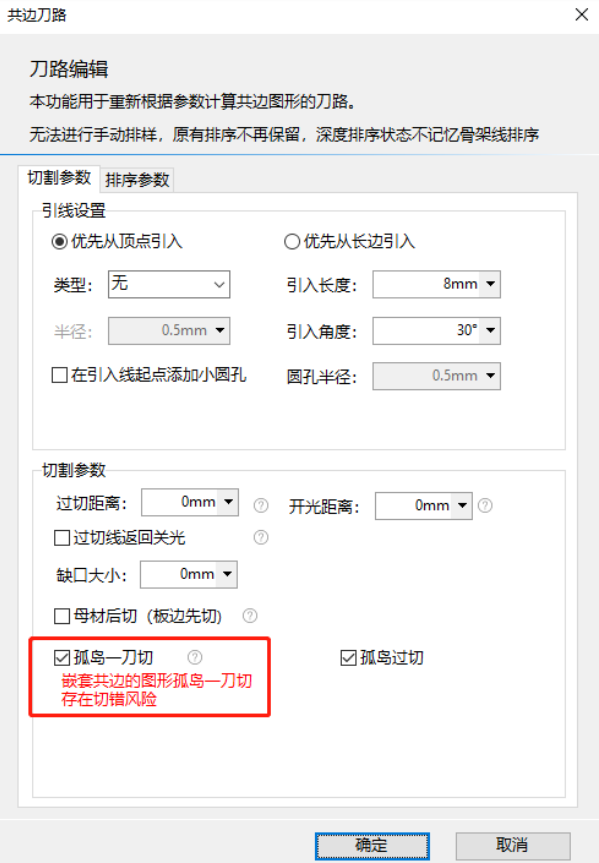

新版本支持在高级刀路状态下，生成刀路时勾选“孤岛一刀切”，将跨共边组的孤岛区域也一次性切割下来。

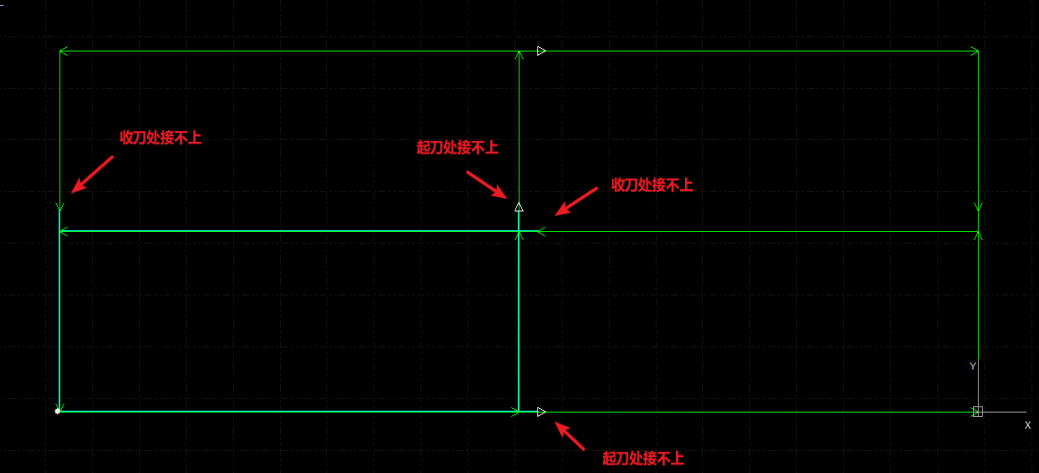

3.支持共边刀路设置过切时，设置接刀过切距离

单零件共边过切时会有几个方向同时过切，这样会导致切割头多次抬起，机床会有小范围共振或机床刚性不足、 切割中热变形导致板材移位，这些因素都可能导致原有路径距离轻微变化导致接刀错位。因此新版本支持设置接刀过切距离来解决上述问题。

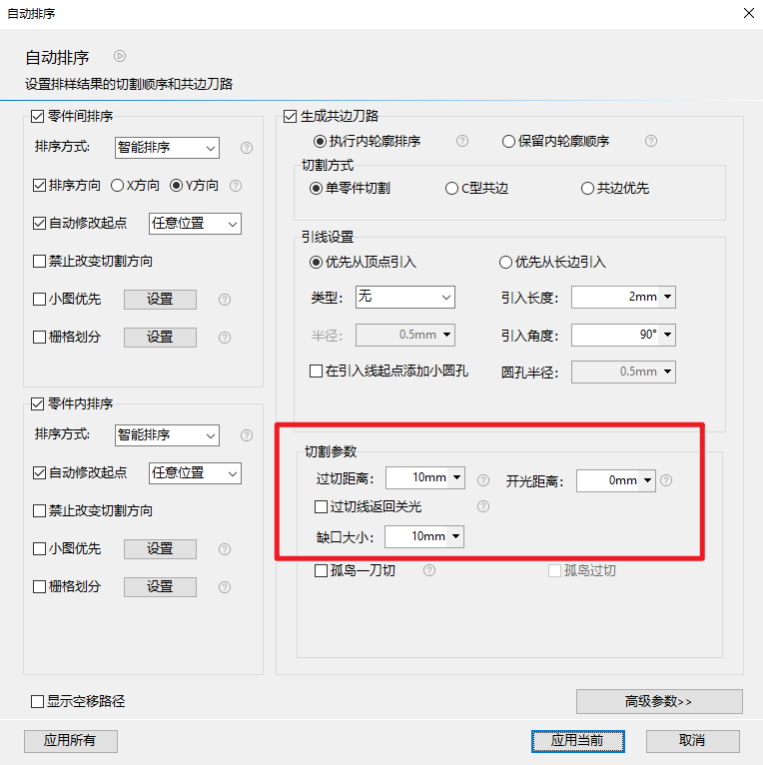

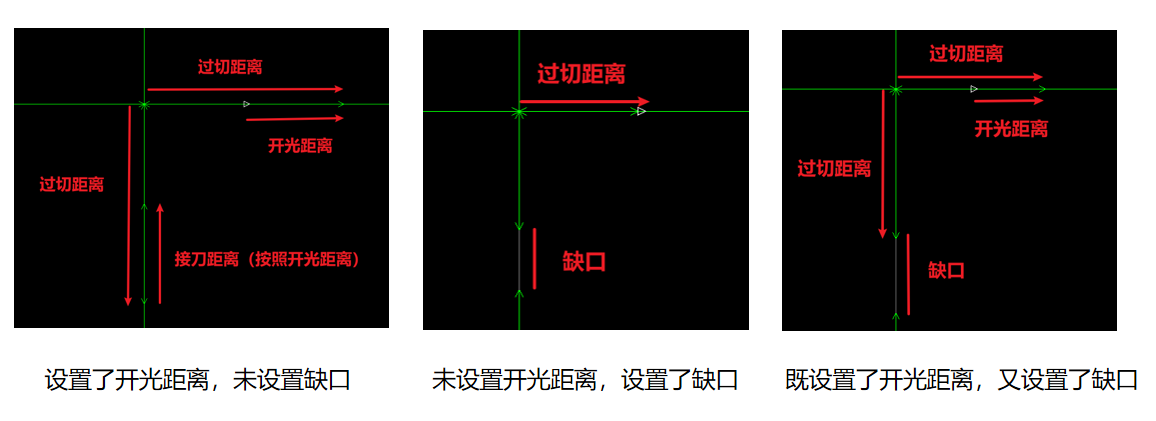

在自动排序的共边刀路界面来设置参数，一共有三种情况：

第一种是设置了开光距离，没有设置缺口，则会按照设定的开光距离双向接刀；

第二种是没有设置开光距离，设置了缺口，则会按照缺口设置生效，无接刀；

第三种是既设置了开光距离，又设置了缺口，在起点处会按照设定的开光距离接刀，终点处则按照缺口设置留缺。

图纸处理功能更新：

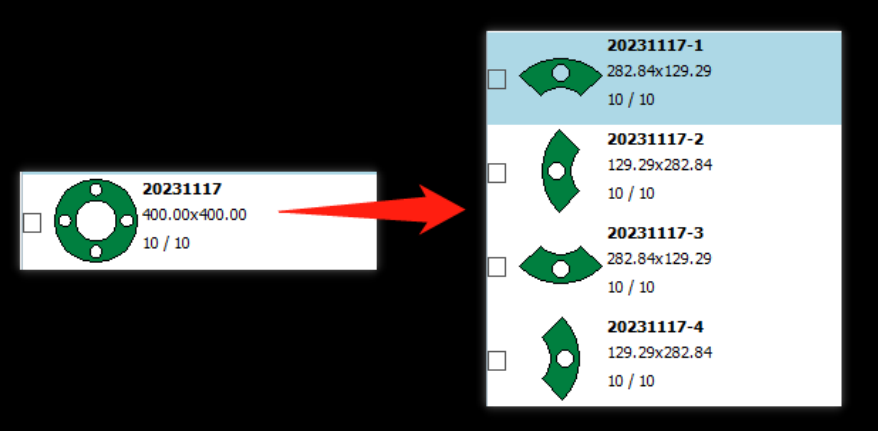

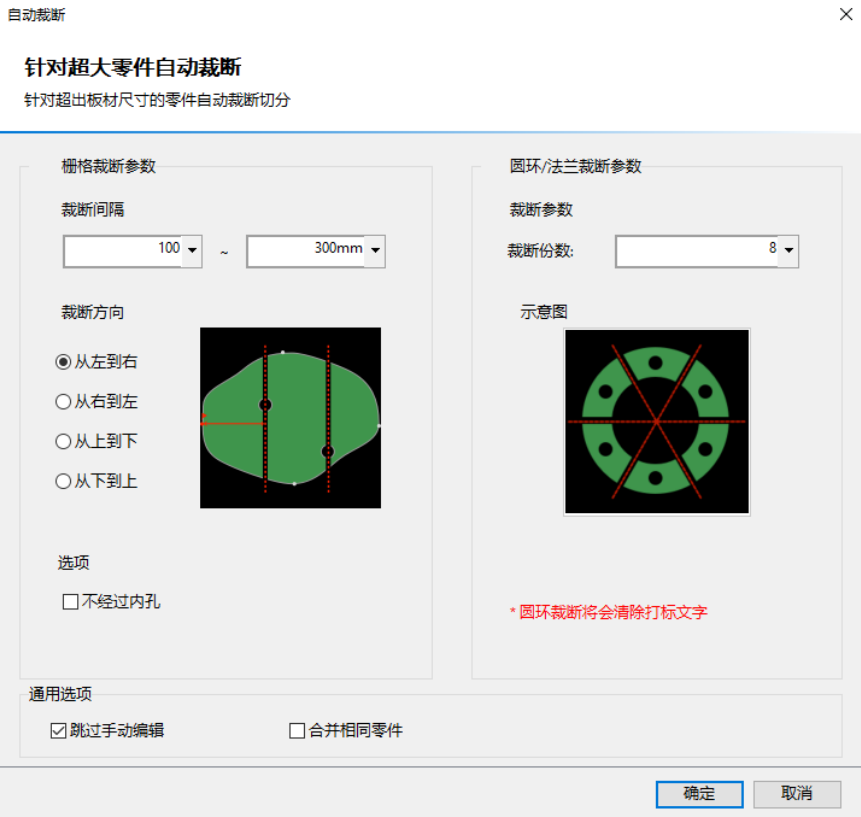

1.支持圆环/法兰智能裁断

某些企业的零件是超大法兰或者某些大型的异形件，一方面没有那么大的板材进行排样，另一方面为了提升这种零件的利用率，往往会先把零件裁断后进行排样，等加工下料后在将零件焊接起来。

当前软件的自动裁断不支持对圆进行等分裁断，这样还需要在裁断后，让人工分拣来匹配零件，耗时耗力。因此新版本支持对圆环、法兰进行智能裁断。

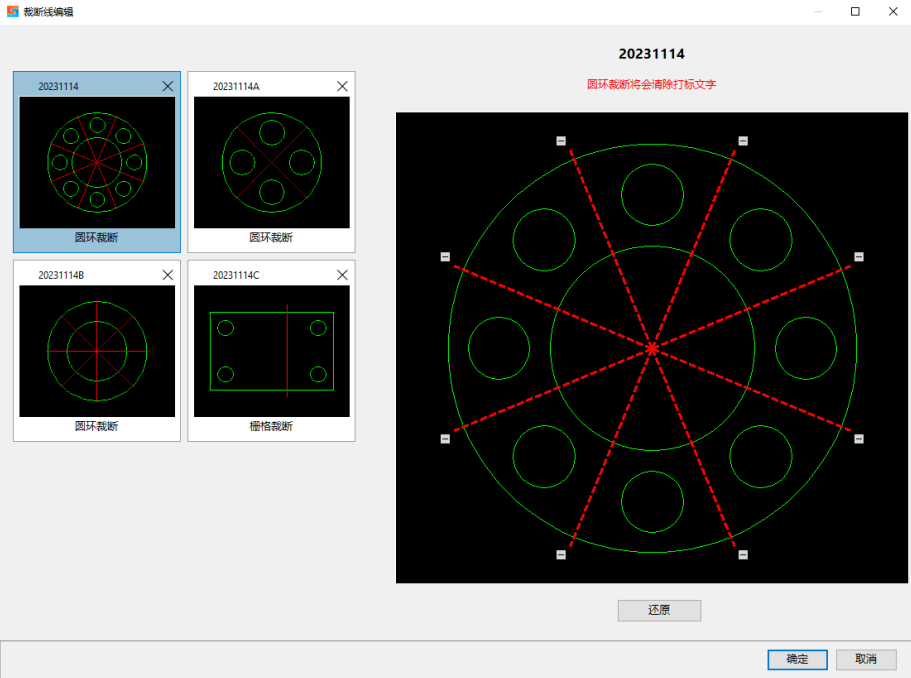

不勾选“跳过手动编辑”，在点击确定后会进入手动编辑界面，可以对自动裁断的结果进行手动调整。在该界面可以同时对多个零件进行手动编辑， 并且可以对手动编辑的结果进行还原。

裁断后生成的小零件名称为“原零件名称-数字编号”。

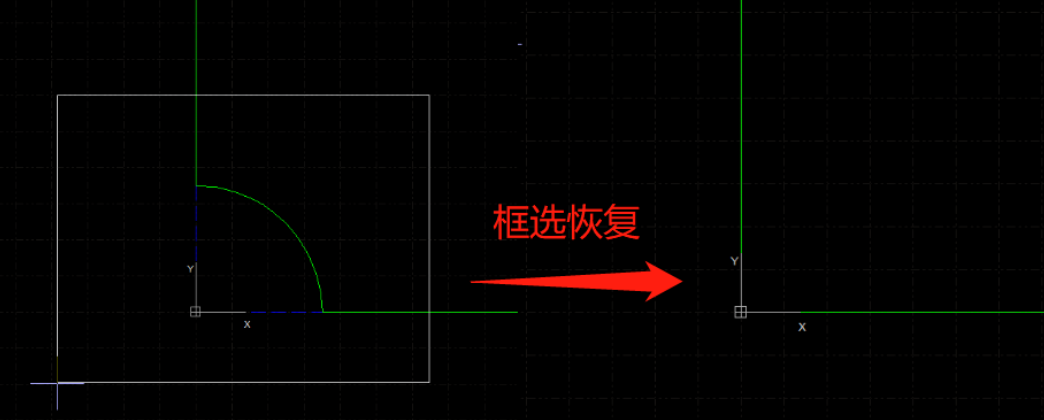

2.支持将不规则倒角恢复为直角

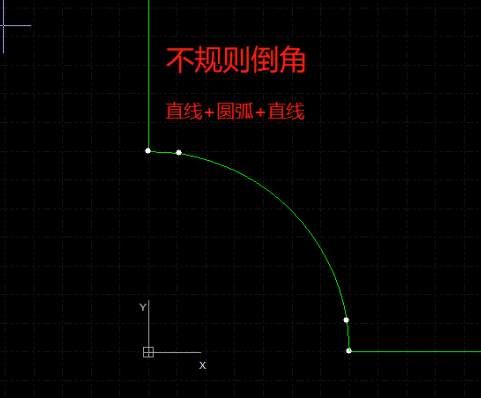

之前的版本只支持将直角或者圆弧倒角恢复为直角，对图纸要求比较严格，但是有的时候从tekla导出的图纸，倒角并不规则，可能是直线+圆弧组成的，新版本对于这种类型的倒角也是支持恢复为直角的，可以通过框选来实现，框选时可以看到蓝色的虚线预览。

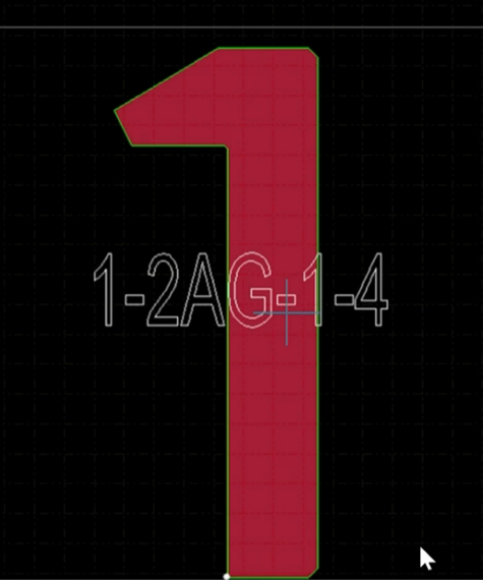

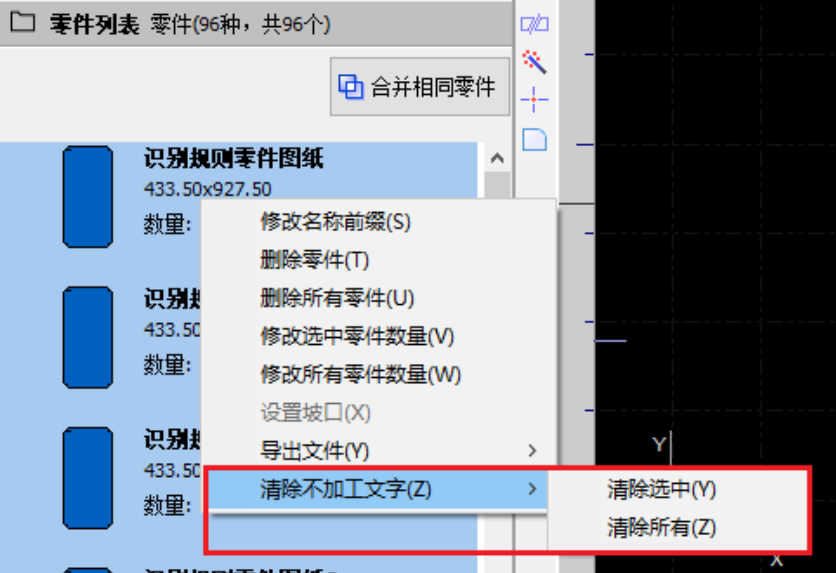

3.支持识别零件后删除零件本身不加工文字

用户的图纸上往往会有文字信息用来识别零件名称，有时候文字会横跨零件，识别零件名称首先要识别零件，而识别完零件后无法选中文字进行删除无法选中文字进行删除，如果就这样导出加工的话这些文字会影响寻边，并且如果零件小，不加工的文字布满零件，会导致标签加不上。

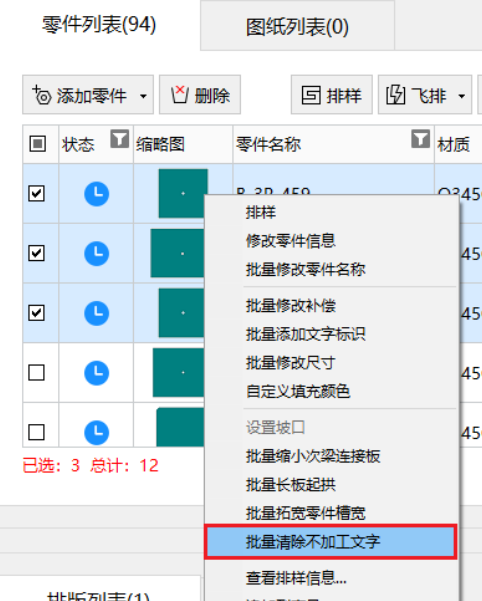

所以新版本为了解决上述问题，支持清除零件内的不加工文字，可以在云排样作业零件列表和图纸处理界面零件列表中右击设置。

4.支持折弯线打标并计入报价

之前软件支持将图纸线段映射为折弯线，并计入报价，但是也需要在折弯的地方做打标处理，这样可以在折弯的地方做上标记方便后续折弯。如果手动将折弯线设置为打标，在报价单里就不会显示折弯的相关费用，而是计入打标费用中。

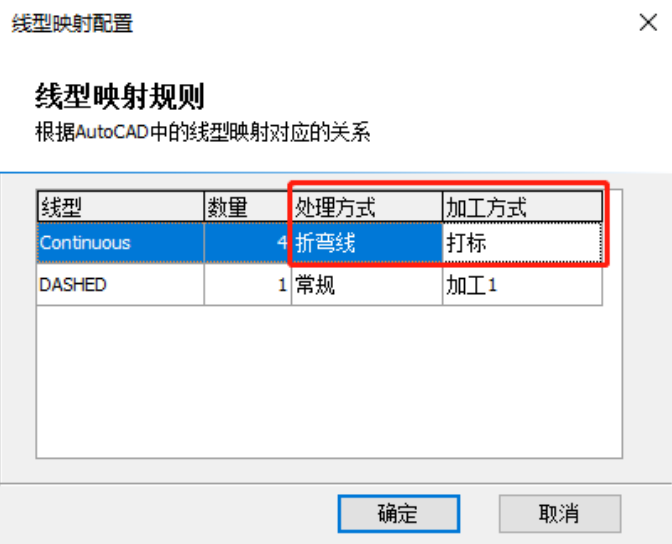

CypNest2023V3版本支持将折弯线设置为打标图层，并且可以计入折弯报价。

排样功能更新：

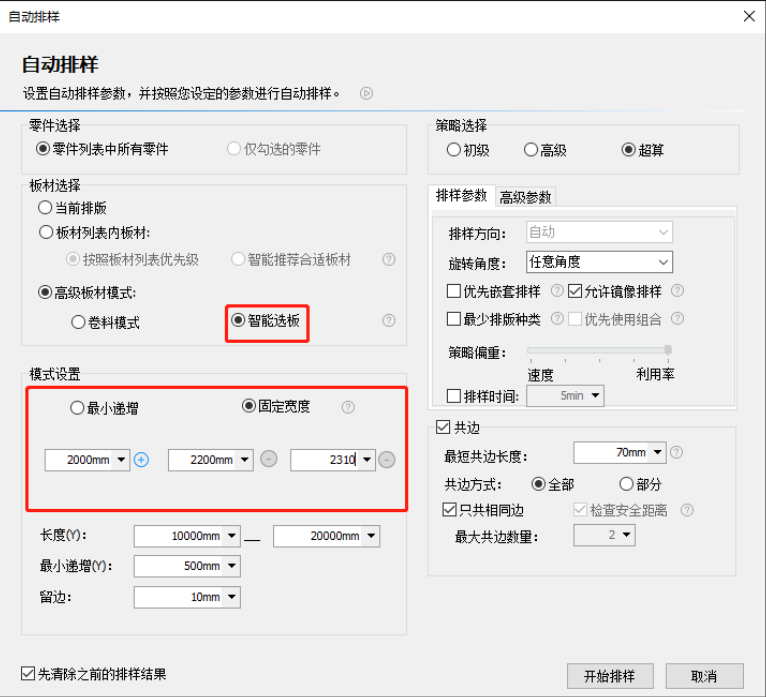

1.智能选板支持同时选择多种不同规格的板材

以前在智能选板选择板材宽度时，只能固定选择某一个宽度的板材或者是在某个范围内递增宽度的板材，但是实际上用户可能会用到多种不同宽度规格的卷料，并且这些宽度也不呈现递增的趋势，而是根据用户的板材库存来决定的。CypNest2023V3版本支持智能选板时，选择多种不同宽度规则的板材同时排样，更符合用户实际加工场景。

2.提高优先级上限

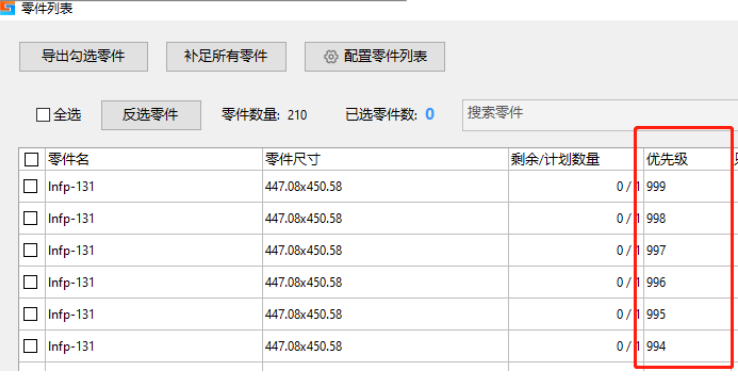

之前的版本中，零件优先级是支持设置0~20之间的数值的，但是有的排样任务当中，可能有50以上或者上百种零件，并且为了分拣方便又需要将同种零件排在一起，这个时候20种优先级就会不够用了。针对这种零件种类较多的场景，CypNest2023V3版本将零件的优先级上限提高到了999。

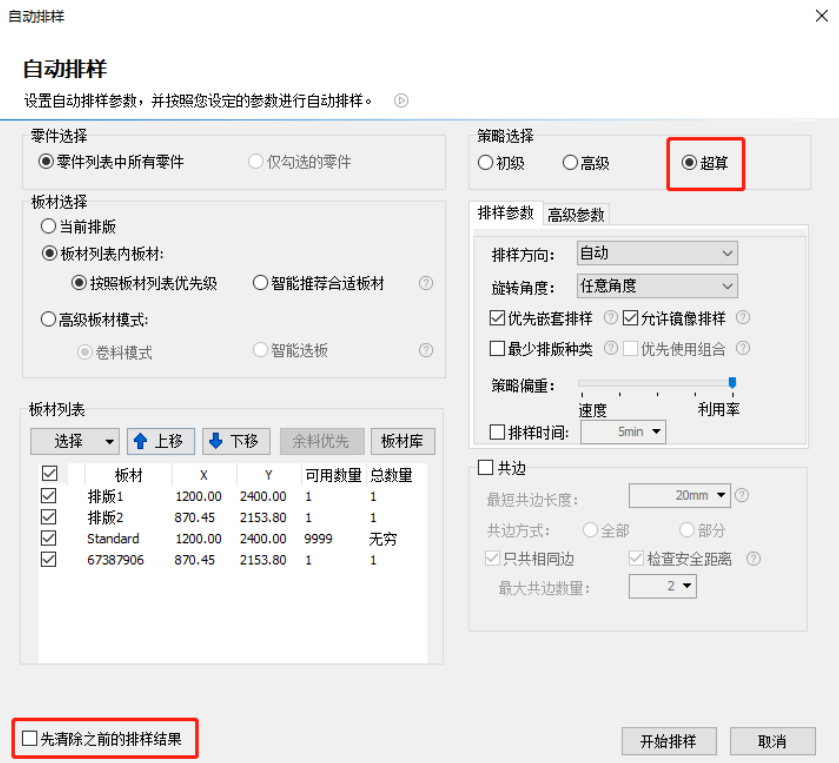

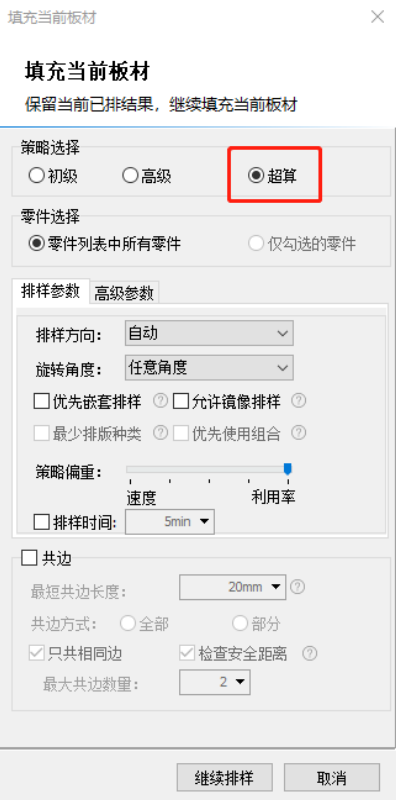

3.支持使用超算策略时不清除之前的排样结果

某些用户需要在一个排样任务中，不清除已经排好的结果，在现有排版上继续排样。比如大小零件分批排样，或者临时加件的情况。之前使用超算策略进行自动排样是默认清除之前的排样结果的，为了满足上述用户的需求，新版本使用超算策略也支持不清除之前的排样结果，并且填充当前板也支持超算策略。

报告单功能更新：

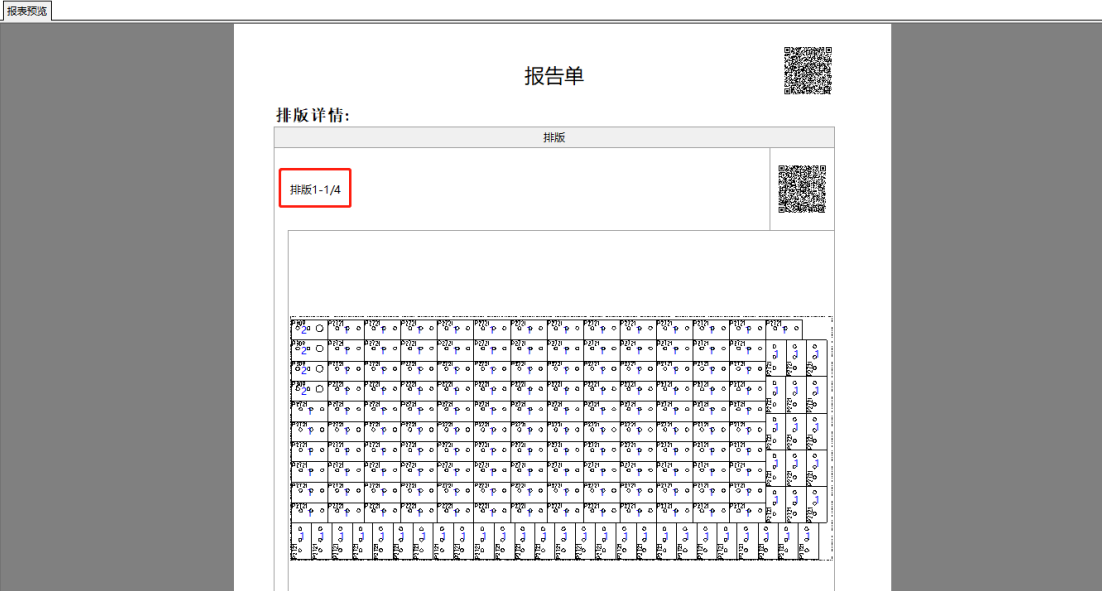

1.新版报告单排版详情页排版缩略图上方显示排版名称和页数

有的用户会根据报告单来对照切割到了哪一个排版，软件之前的版本中新版报告单排版详情处不显示排版名称，用户容易将报告单搞混。CypNest2023V3版本在新报报告单——报告单——排版详情的排版缩略图上方，新增“排版名称-排版顺序/排版数量”的信息，方便用户进行核对。

2.自定义报告单支持利用已有字段自定义表达式

有些用户的报告单有一些特殊字段需要呈现，比如有的用户只想计算加工费用，不计算材料费用，而当前软件里新版报告单自定义只能选择已有字段，不能自己通过公式来体现。因此新版本新增了这样的功能，支持利用已有字段自定义表达式。

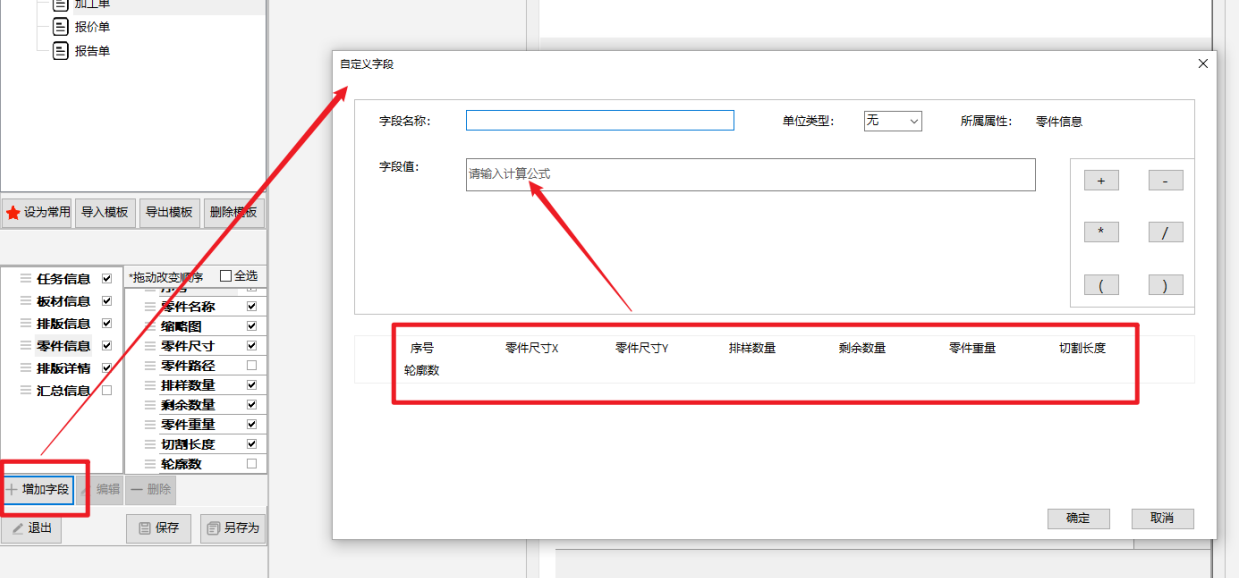

新版报告单的用户模板中，增加了一个按钮“增加字段”点击就能自己编辑公式。需要注意的是：

• • 用户模板才支持自定义设置
  • 只能通过已有字段设置公式
  • 添加后显示在字段列表里，新建文件也可以直接调用
  • 新增的字段可以编辑、删除
  • 默认字段不支持编辑
  • 不能和原有字段重名

3.新增单零件报价模块

考虑到有些用户需要根据单零件的信息来进行报价，比如单零件的重量、切割长度、穿孔数等等。CypNest2023V3版本新增单零件报价模板。

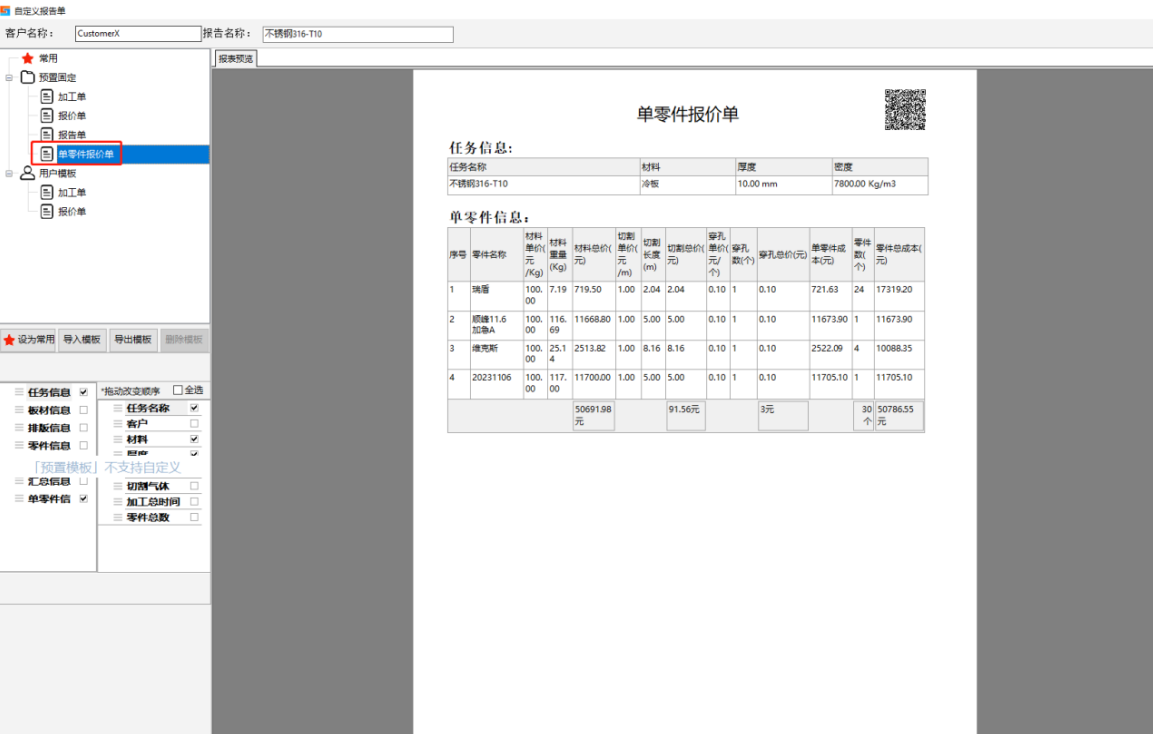

（1）预置固定模板中，新增单零件报价单模板。

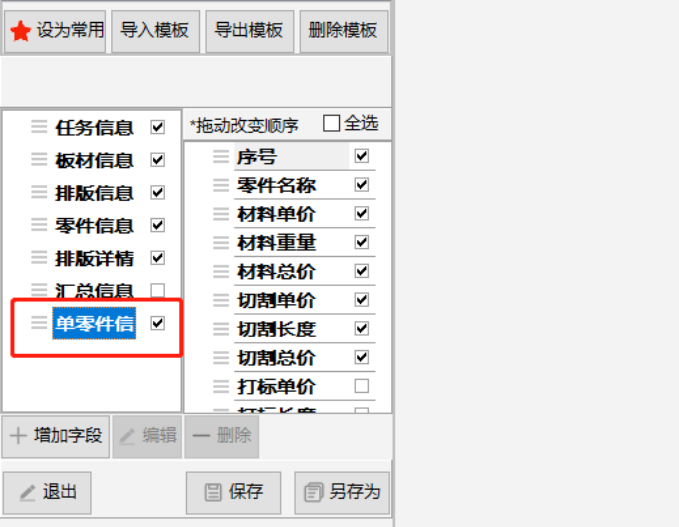

（2）在编辑表单时勾选“单零件信息”，并勾选模块中需要显示的字段信息即可将单零件的信息添加到正在编辑的用户模板当中。

交互更新：

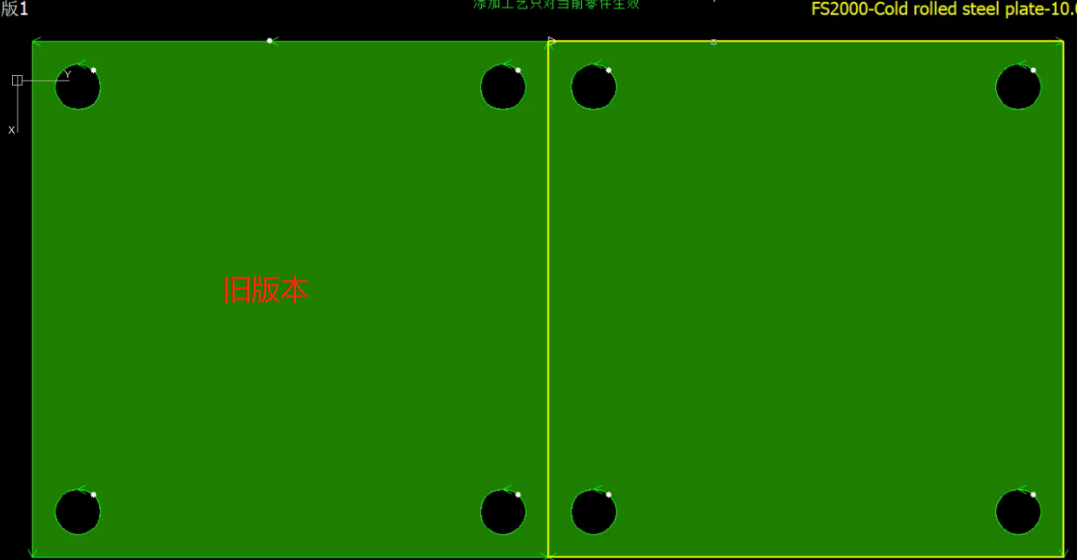

1.优化共边组手动改起点显示效果

之前的版本，对共边组合修改起点，黄色高亮显示的是零件而不是刀路，因此封不封闭看起来没区别。但是共边组合必然存在封闭和不封闭的刀路，所以若是对不封闭的刀路修改起点则不生效，但是没有任何显示或提示，不清楚是不封闭的原因。

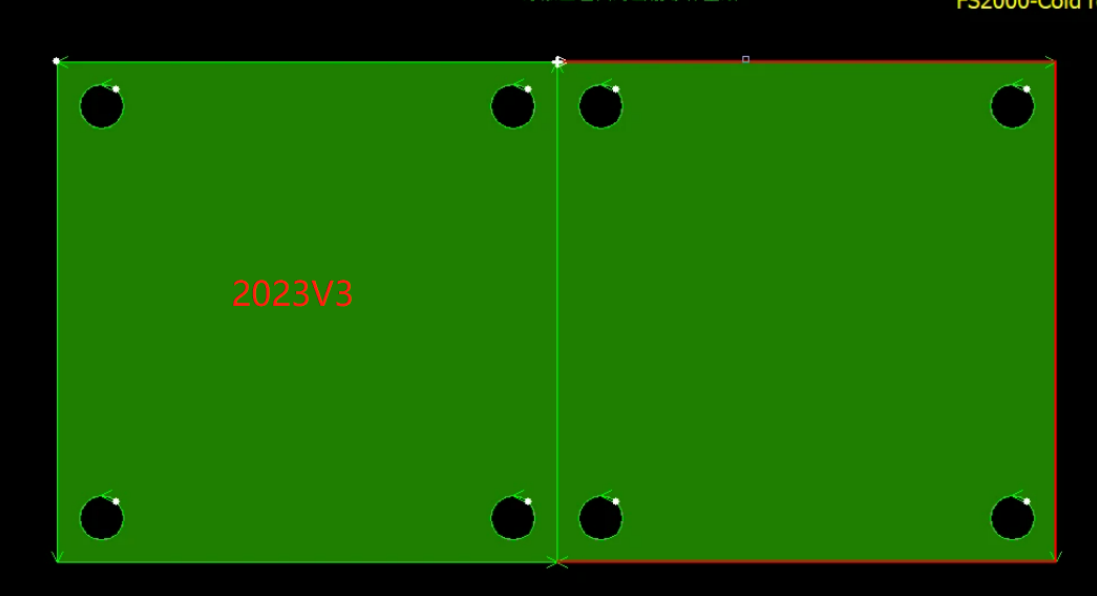

新版本优化共边组合手动修改起点的显示效果，添加工艺时，只有能修改的刀路黄色高亮显示。如果在不封闭的刀路上添加工艺（除了端点），刀路呈现红色高亮显示。

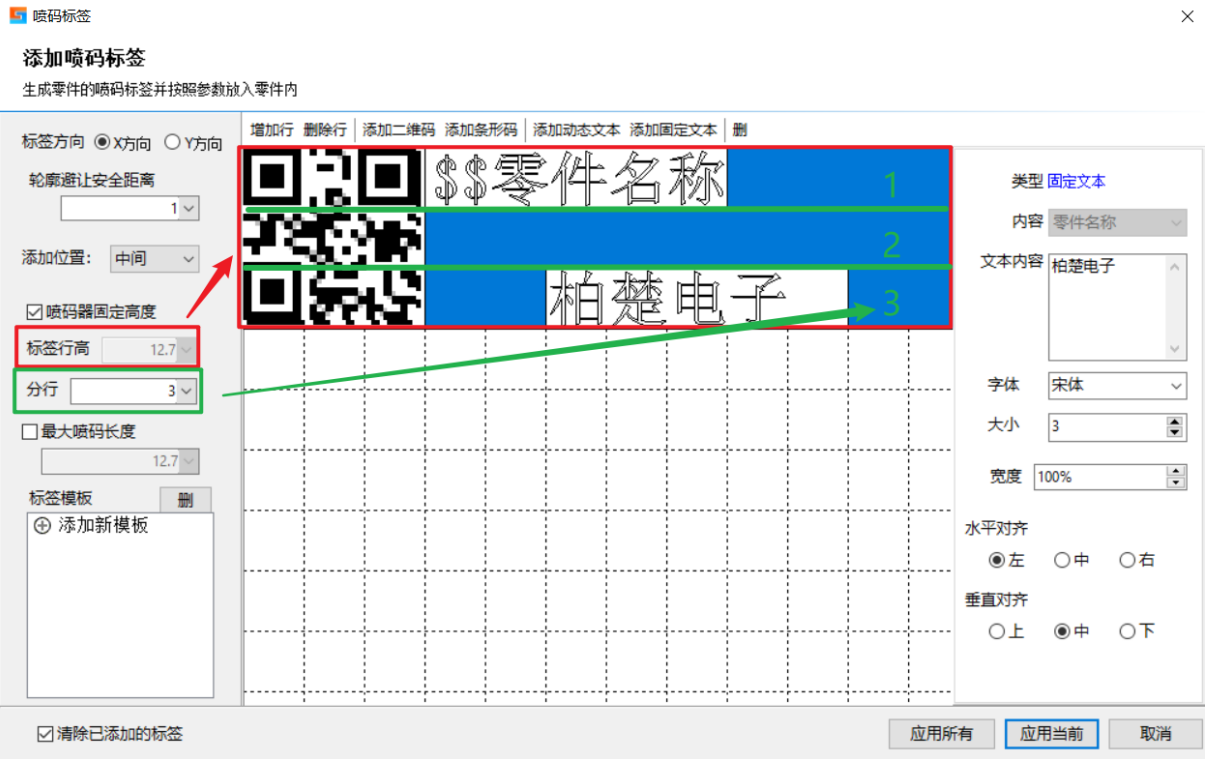

2.优化喷码标签参数设置界面功能及交互

（1）将“添加文字标签”整合入“添加标签”功能当中。

（2）优化参数界面的交互，新增尺寸网格，能够更加方便快捷的修改文本和二维码的大小和位置。

（3）参数释义：

• • 标签方向：沿着x或是y方向放置标签。
  • 轮廓避让安全距离：标签位置避让零件轮廓一定的距离，以免后续打磨或焊接等工序影响到喷码内容。
  • 添加位置：喷码添加在已排零件上的位置。
  • 标签行高：支持自定义标签的行高，勾选喷码器固定高度时行高固定为7，不勾选时行高为自定义设置的值。
  • 分行：针对原有的行概念新增子行属性。例如上图行数为1，子行数为3。行内的标签可以跨子行设置但不能跨行添加。子行实际高度根据设置“标签行高”和“分行”数量自动计算。
  • 最大喷码长度：当存在标签超出限制时，标签内容将以红色内容显示。此时添加标签将会提示文字标签太长，添加失败。标签是否过长以界面中显示的标签包围框为准（蓝色部分）来衡量。
  • 添加二维码：添加二维码后，扫描二维码显示内容。选择“无”可以自己设置显示内容，扫码后显示该内容；选择“零件名称”扫码显示零件名称。二维码尺寸比例固定为1：1。

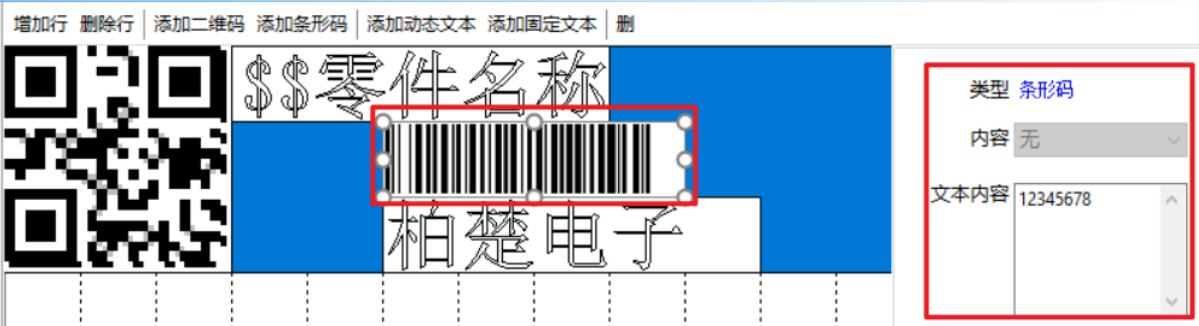

• • 添加条形码：添加条形码后，扫描条形码显示内容。文本内容设置后，扫码显示该内容。条形码尺寸长度为自动根据内容计算，仅可手动调整高度。

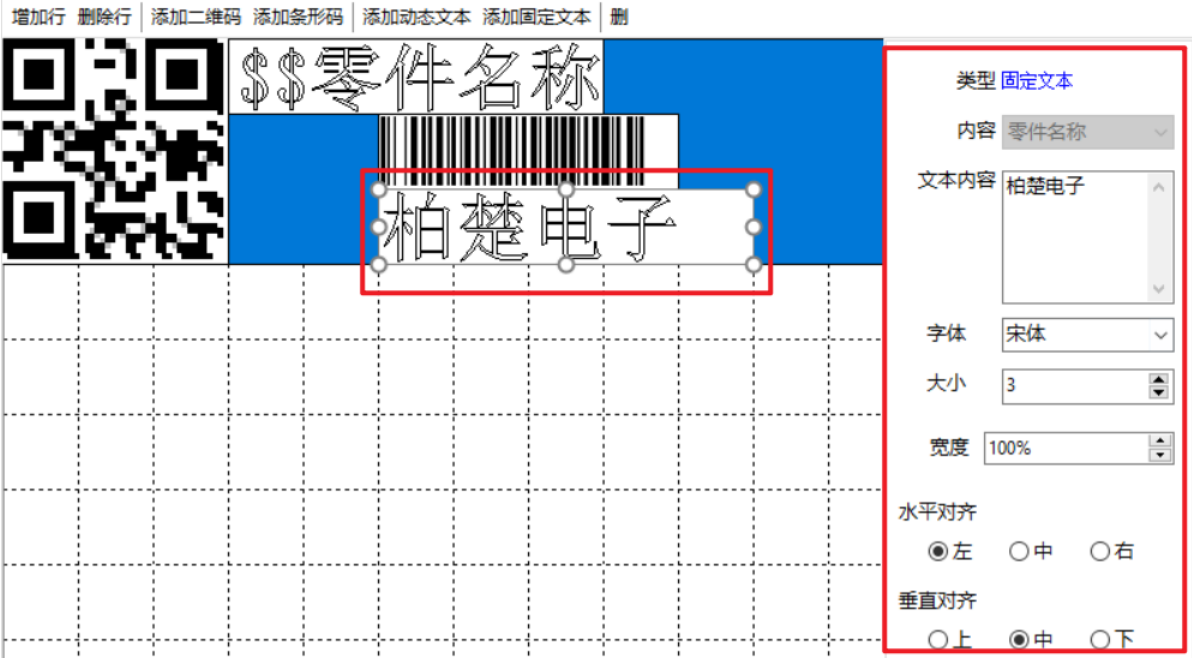

• • 添加固定文本：

• 1. 内容：设置后，标签显示为设置的内容
  2. 字体：可设置标签内容字体
  3. 大小：可设置标签内容大小
  4. 水平对齐：可设置标签内容水平对齐方式
  5. 垂直对齐：可设置标签内容垂直对齐方式

云排样功能更新：

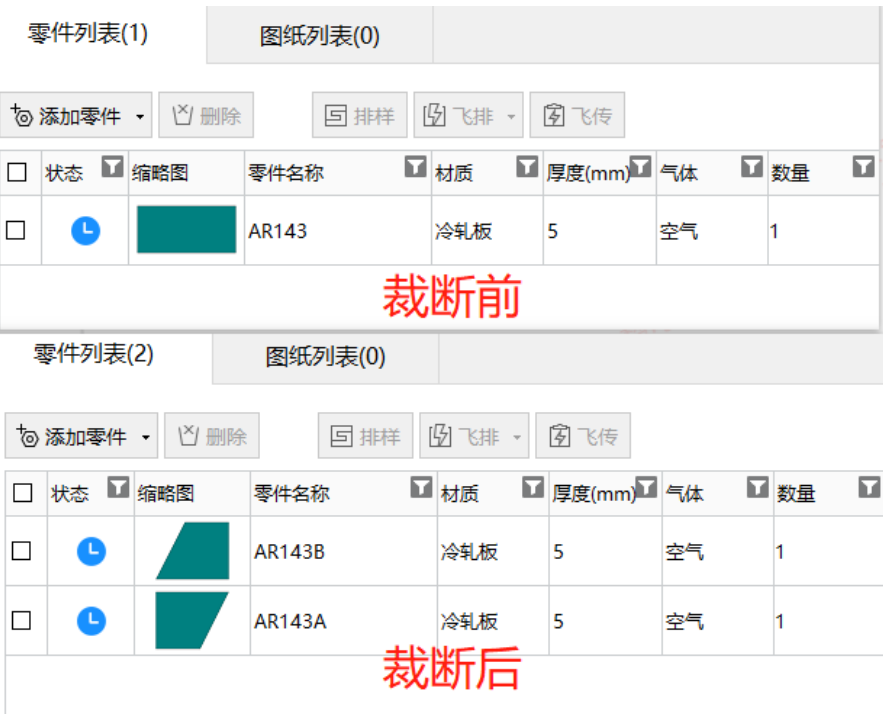

1.从云排样作业零件列表进入零件编辑界面，也支持手动裁断后导出多个零件

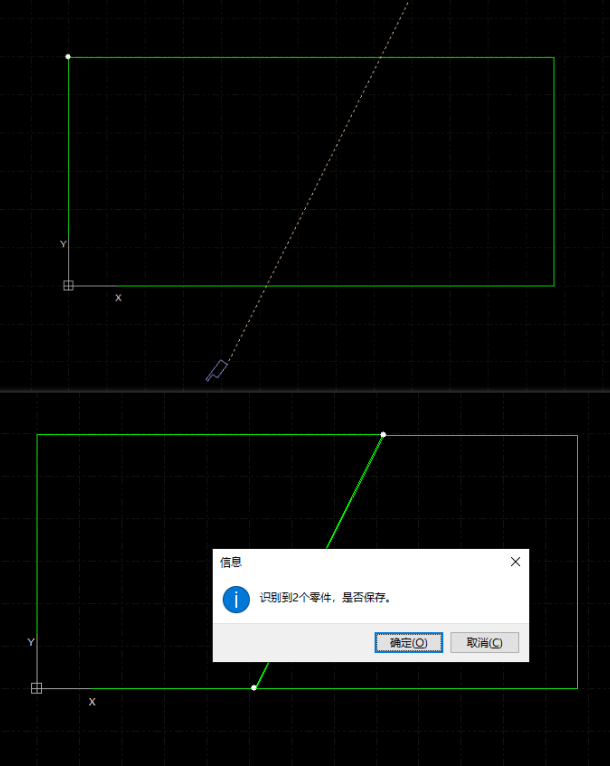

新版云排样，支持在作业零件列表中编辑手动裁断大零件，并识别为多个小零件上传到零件列表中。裁断后，作业零件列表原零件被替代。裁断出来的子零件，零件名称在原零件名称的基础上加上字母后缀，并且材质、厚度、气体、数量等属性和原零件保持一致。

2.云排样支持坡口零件的编辑和排产

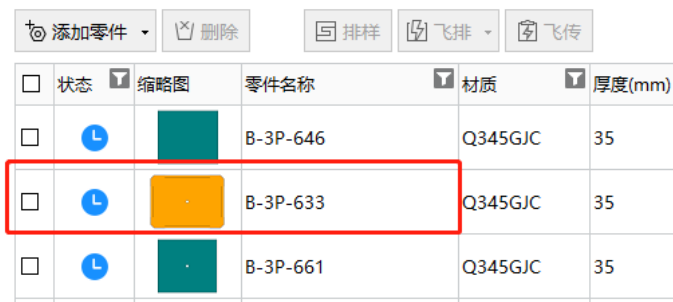

（1）云排作业零件列表，右击菜单，新增“设置坡口”按钮。点击进入排样插件，可以给零件设置坡口属性。设置完坡口属性之后，零件以亮黄色显示。双击或者再次右击-设置坡口，可以再次进入坡口排样插件中进行修改。

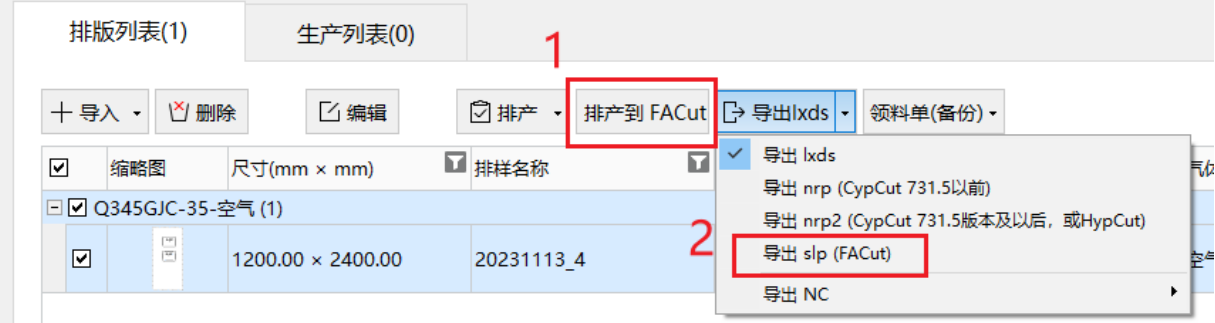

（2）云排样支持导出SLP格式的文件给FACUT加工，并且支持通过云切小助手将排版排产到FACut。

3.云排样和多材质支持导入gen格式的坡口图纸

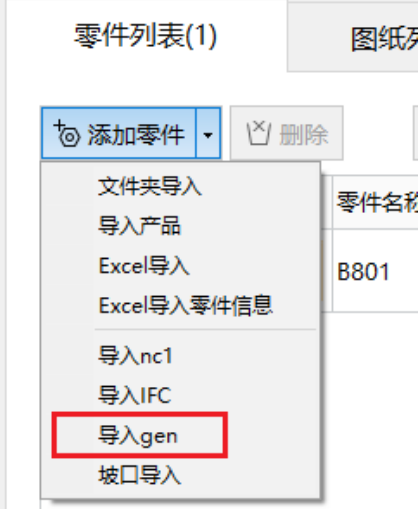

（1）云排样作业零件列表支持导入gen格式的坡口图纸

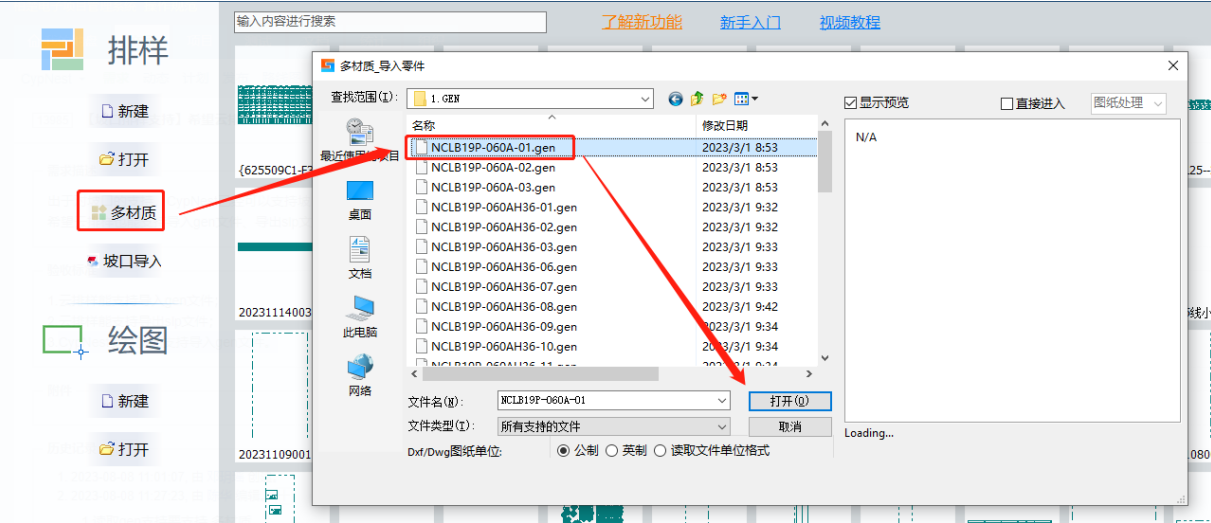

（2）CypNest多材质入口支持导入gen格式的坡口文件

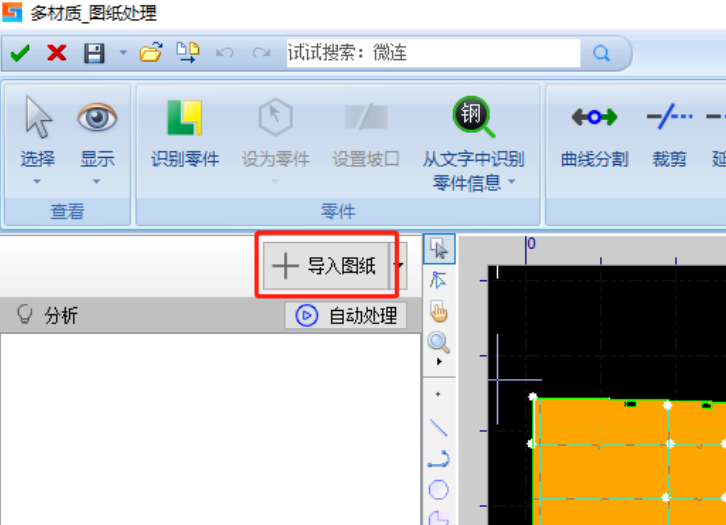

导入后进入排样插件，可以修改坡口零件图纸和识别零件，点击确定后则进入图纸处理界面。另外，多材质的图纸处理界面也支持导入gen格式的图纸：

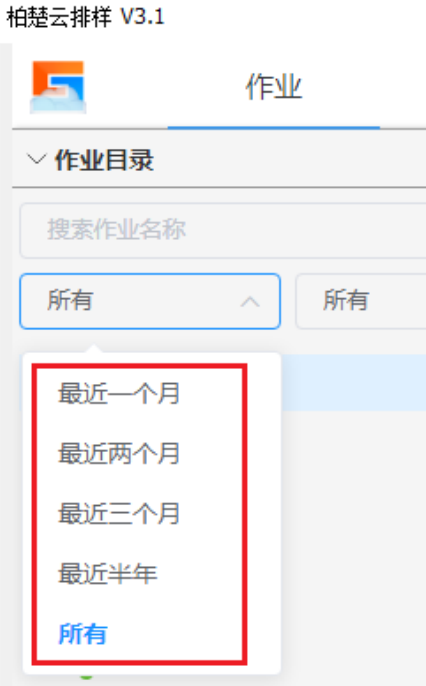

4.云排样新增作业筛选时间选项

Web云排新增了几个作业筛选的时间选项，目前支持最近一个月、两个月、三个月、最近半年以及所有作业的筛选，满足更多用户的需求。

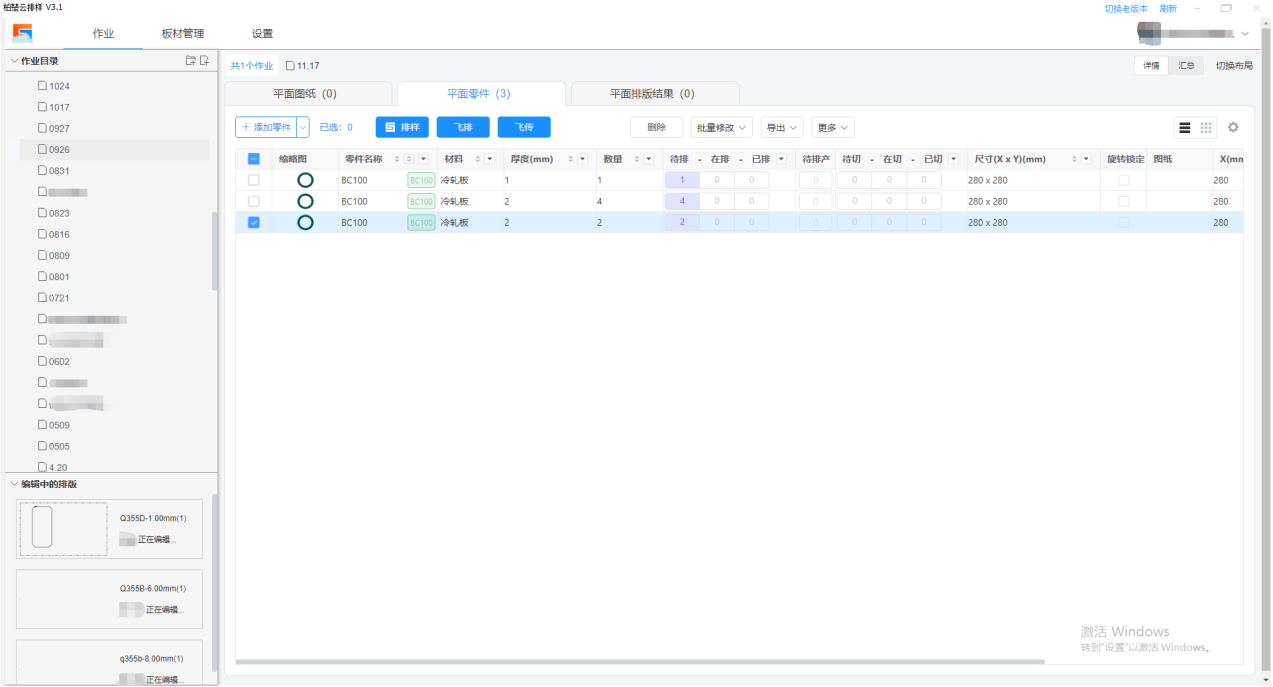

5.云排样支持Web端使用

CypNest升级到2023V3版本后，双击桌面图标打开云排样，会自动进入Web版云排样的界面。

（1）Web版云排包含作业、板材管理、设置三大板块。作业当中包含图纸、零件、排版结果三部分内容，操作流程与客户端的云排样基本相同。

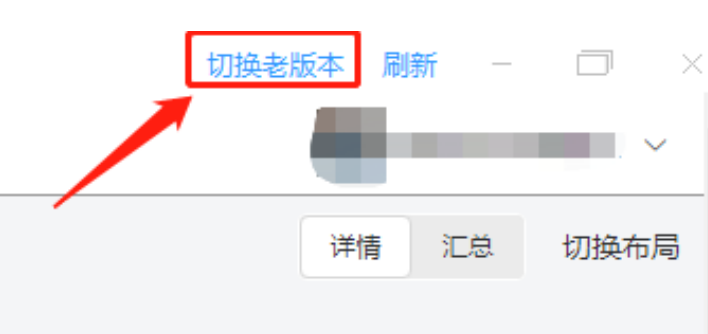

（2）点击右上角的“切换老版本”可以回到客户端版本的云排样。

6.云排样支持查看单个零件的编辑记录

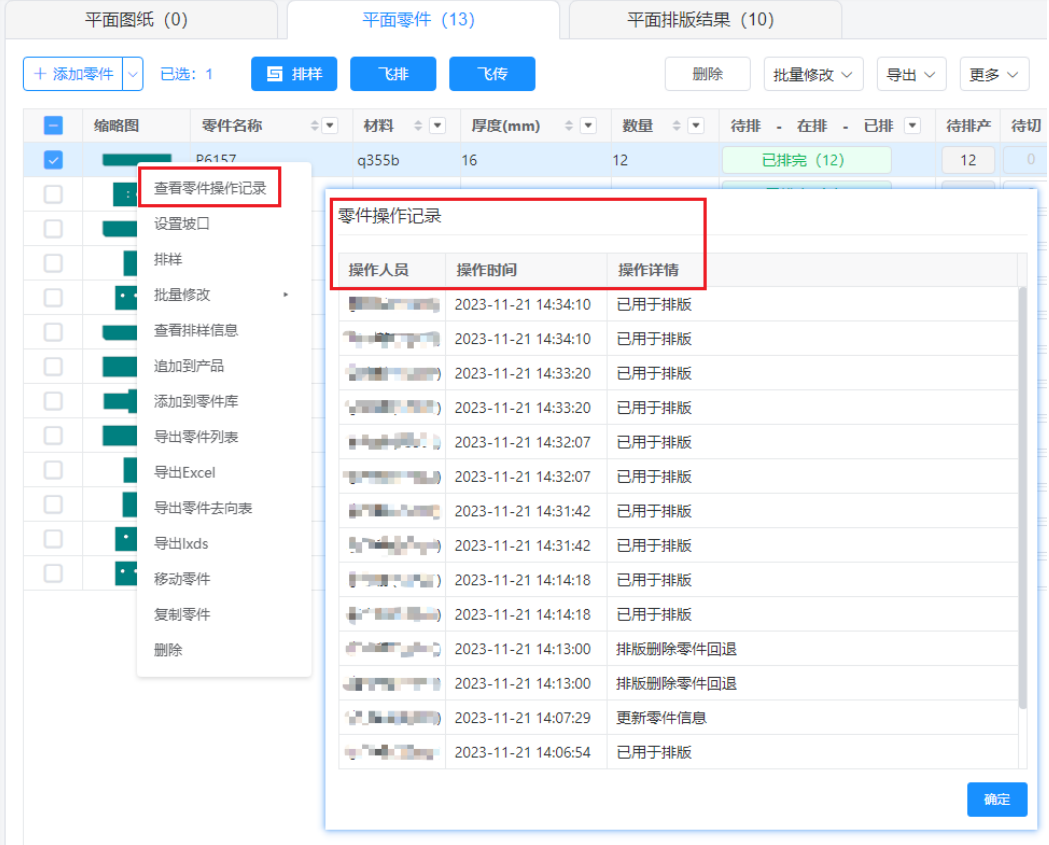

在云排样中，当用户以团队模式进行作业时，会出现某个团队成员导入的零件在自己不知情的情况下被其他团队成员修改了的情况，给生产带来了不便。新版本支持查看单零件的历史修改记录，包括操作人员、操作时间和操作详情等信息。

其他功能更新：

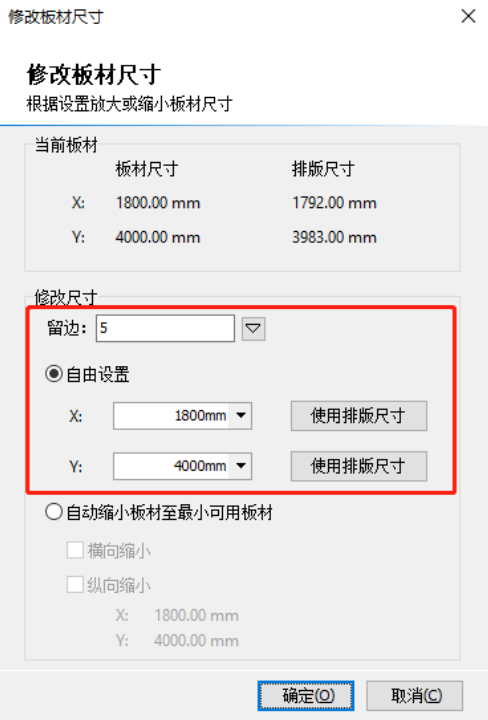

1.修改板材尺寸支持自由设置时修改留边

之前修改板材尺寸时，选择自由设置，修改留边值是置灰的。这样的话，可能会导致修改后零件没有紧挨留边线或者超出留边的情况；选择自动缩小板材尺寸可以修改留边，但是修改后的到的板材尺寸未必是用户想要的。

为了解决上述问题，新版本支持在自由修改板材尺寸时，修改板材留边。

2.支持导出NC加工文件时，自动保存nsds文件

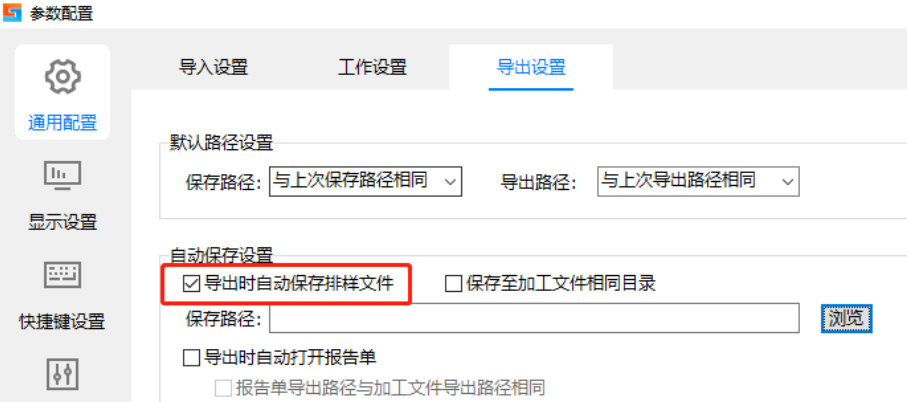

之前的软件版本，即使用户在参数配置中勾选了“导出时自动保存排样文件”，导出NC也是不会保存nsds格式的排样文件的。新版本在勾选了此项时，导出NC也会保存一份nsds文件到指定路径，方便用户后续对排版进行编辑。

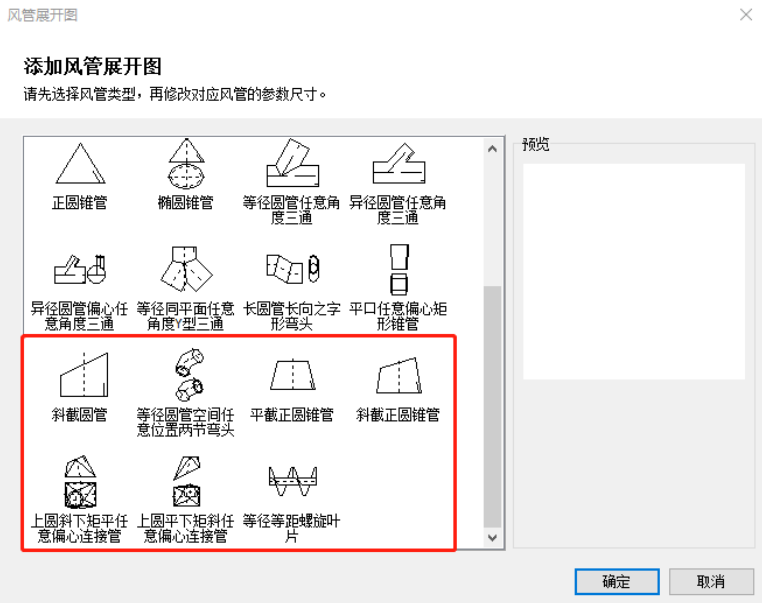

3.新增7种风管展开类型

通过用户调研，我们发现之前软件中的风管展开类型，没办法满足部分用户的需求，用户需要用另外的软件去进行风管展开，保存图纸之后再导入CypNest，这样就很麻烦。为了满足用户的需求，软件新版本新增了7种风管展开类型。
