TubePro-暂停+PLC+继续

为满足两卡盘机型,实现加工过程中中卡松开,减少尾料的动作以及其他自动化流程,特增加暂停PLC继续功能。

大致逻辑为:

1.当下条轨迹会超过Y1极限坐标,会移动到Y1极限坐标再执行暂停PLC继续;(坐标判断)

2.如果下条轨迹在Y1极限坐标上,会先移动到下条轨迹的近端,再执行暂停PLC继续(轨迹判断)

保证加工轨迹时不松开,防止轨迹精度有问题。

参数含义:

Y1极限坐标:为卡盘夹紧时,后卡与中卡未发生干涉时的极限Y1坐标

暂停后执行的PLC:当下条轨迹超过Y1极限坐标时,会完成“暂停+暂停后执行的PLC+继续”的动作。

Y额外行程:当中卡松开后,后卡可以额外伸进中卡的距离。

使用步骤:

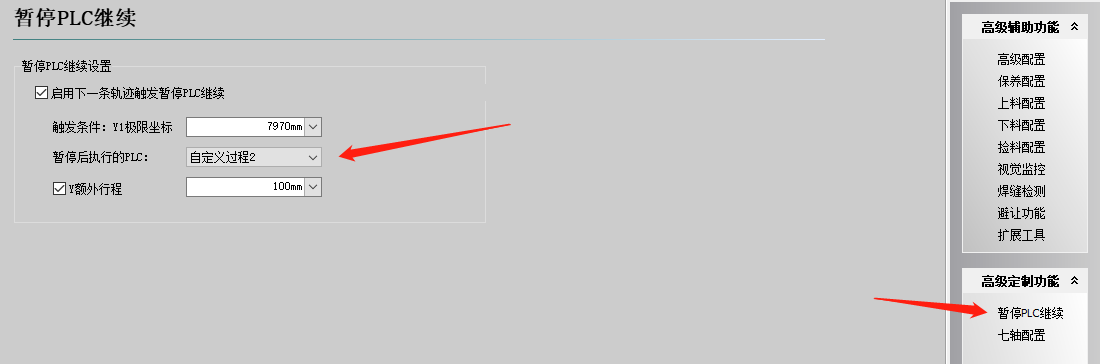

1.平台工具勾选暂停PLC继续,根据实际坐标设置触发坐标和额外行程

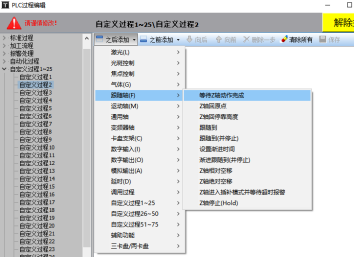

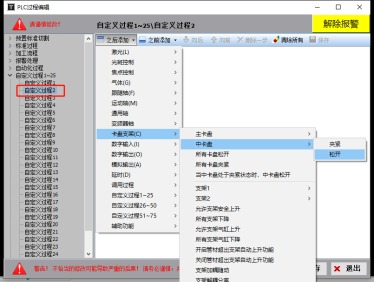

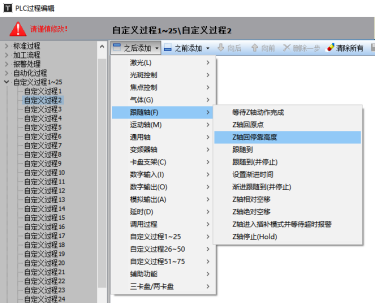

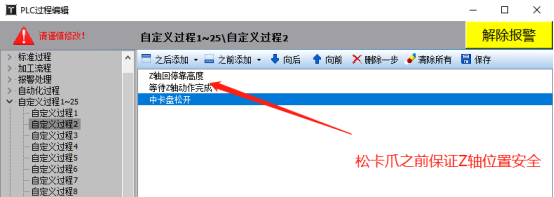

2.进软件的PLC过程,设置对应的PLC
