怎么用复杂的dxf做拉伸切除

简介

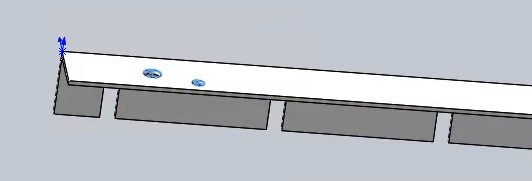

如果已经有了这样的dxf，可以利用dxf直接拉伸切除，得到对应的零件。

图文讲解

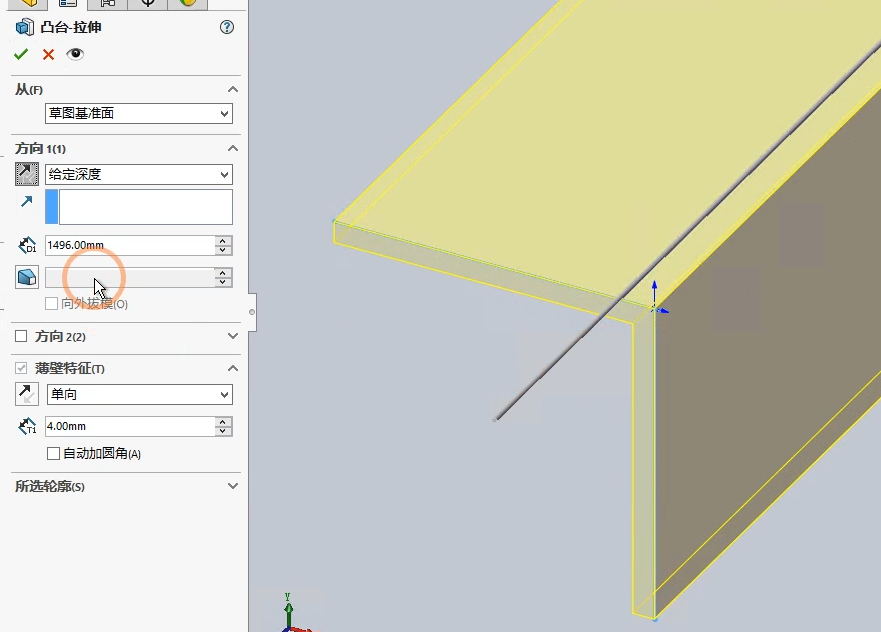

1、在SolidWorks里绘制角钢主管

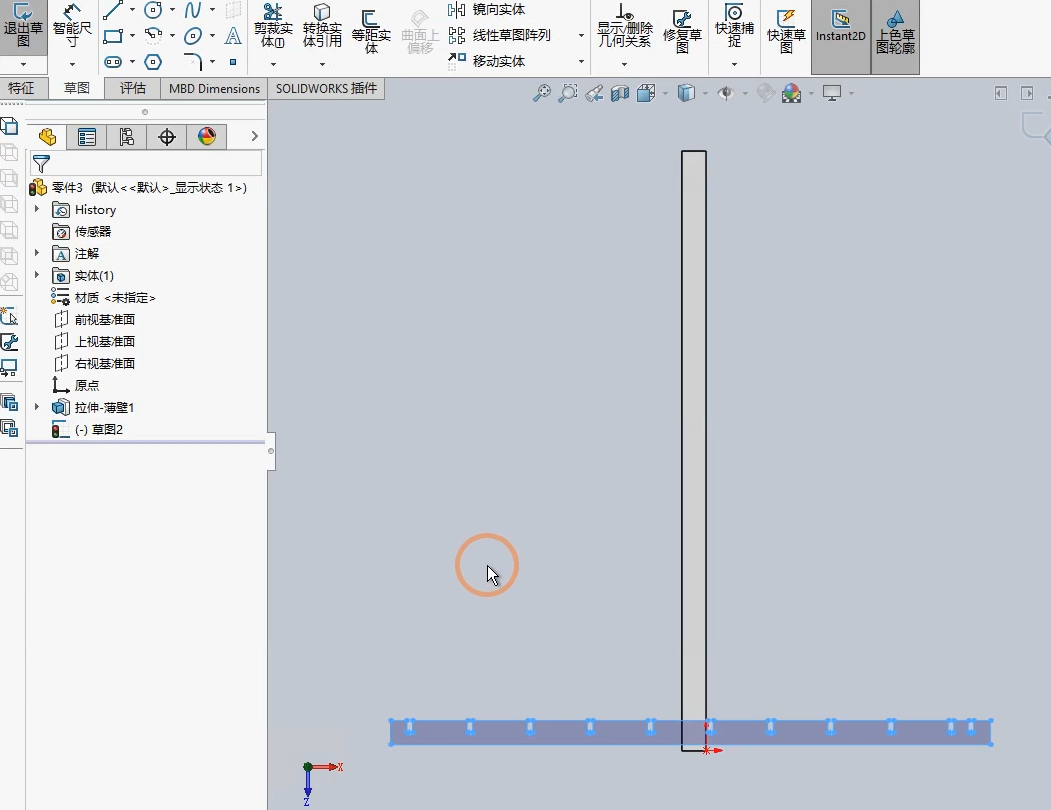

2、在角钢的面上做“拉伸切除”特征，草图是直接把dxf复制进来得到的

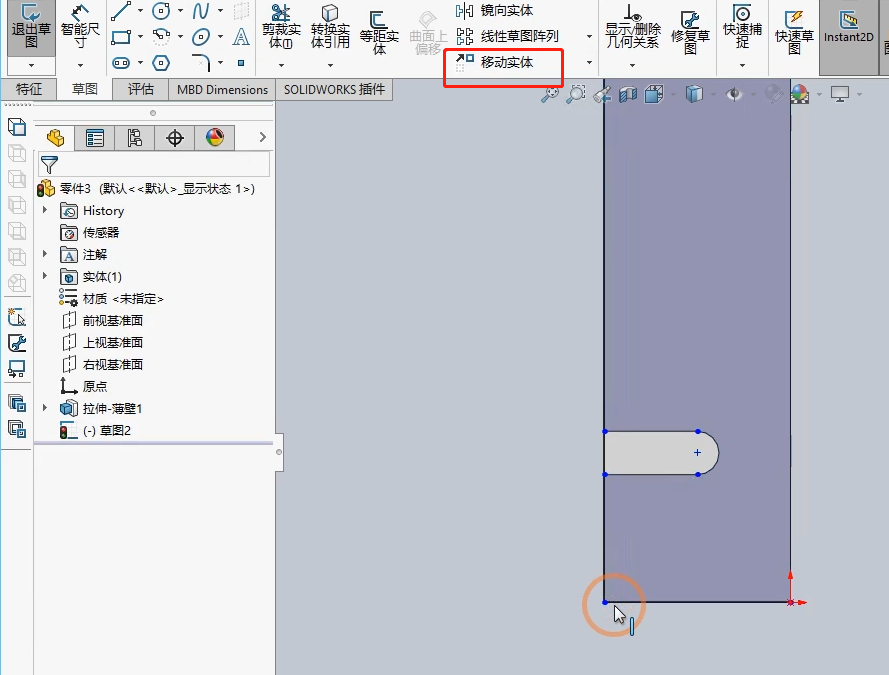

3、旋转平移草图，使草图与角钢对齐，保证切孔的位置正确

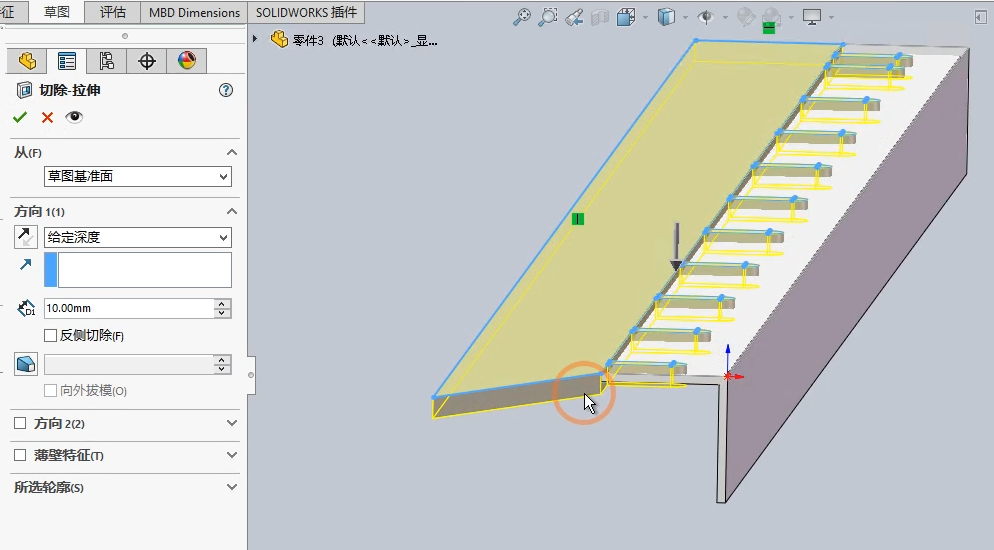

4、删掉多余的线段，补齐要切除的草图，做拉伸切除。

5、换面，重复上述步骤。

视频教程

图文不理解的话，请看视频教程。
