Tekla导出T2F文件

功能作用

从Tekla直接导出云排样可识别的".t2f "文件格式,实现Tekla和云排样的无缝对接

目前仅支持平板,箱型钢,工字钢的类型导出,其他类型的零件会提示导出失败。



如何从Tekla导出

在Tekla中打开任意一个项目,鼠标拖动框选需要导出的零件

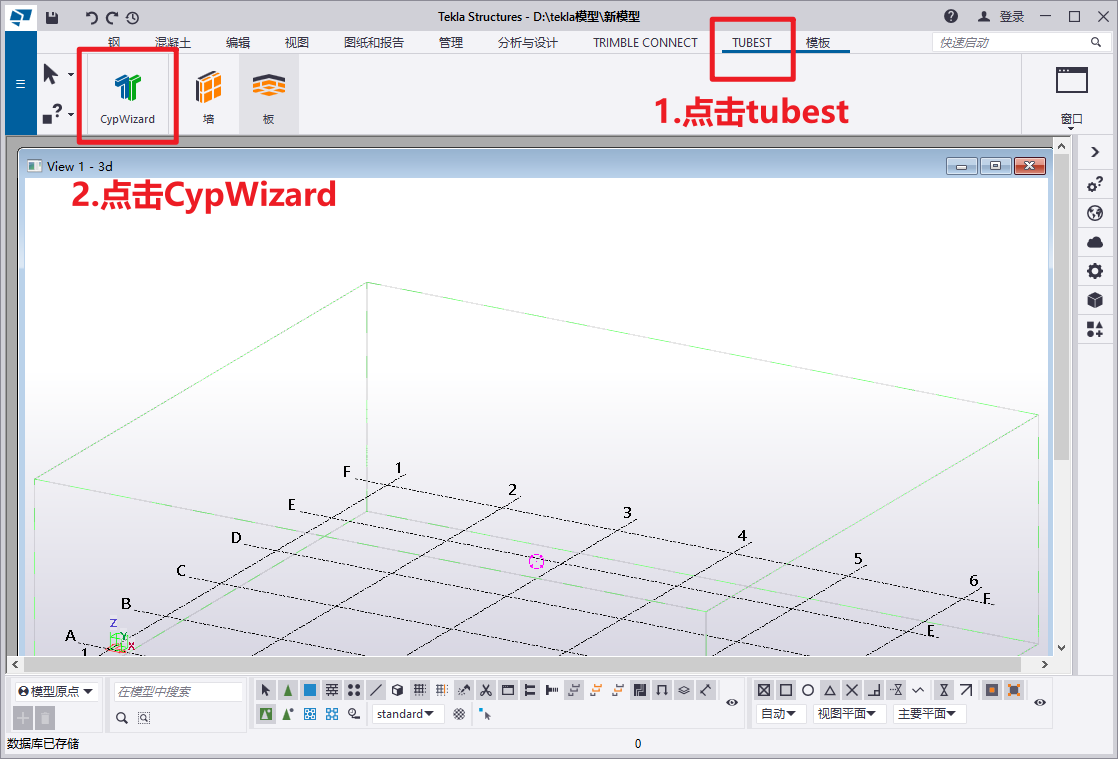

点击上方【TUBEST-->【CypWizard】

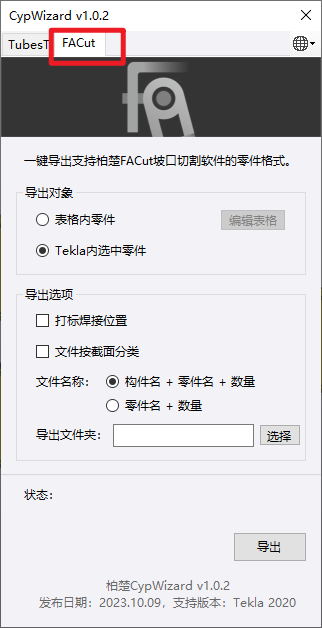

界面弹出对话框,选择【FACut】



导出对象选择“Tekla内选中零件”

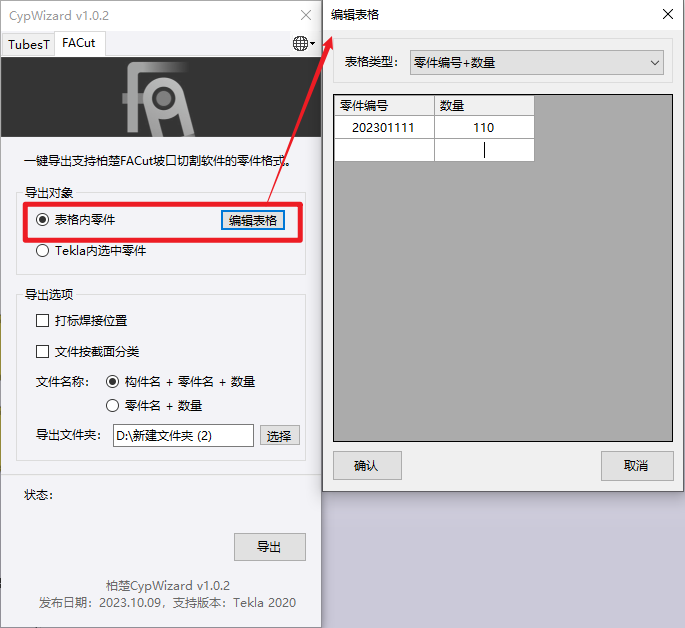

另一种选择导出零件方法:使用表格

  • 零件编号:零件的位置信息

  • 数量:导出的T2F零件中的零件数量

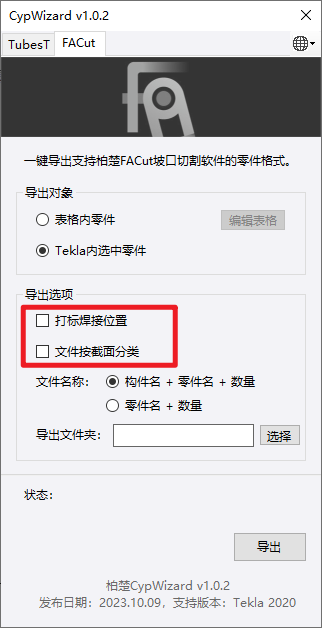

  • 若需要导出零件携带焊接打标线,勾选“打标焊接位置”

  • 若需要导出的零件按截面分类保存,勾选“文件按截面分类”

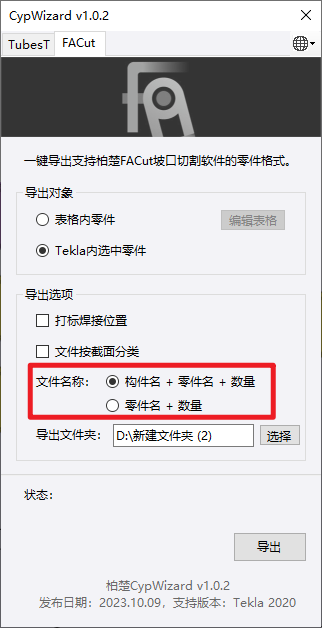

文件名称可按需选择

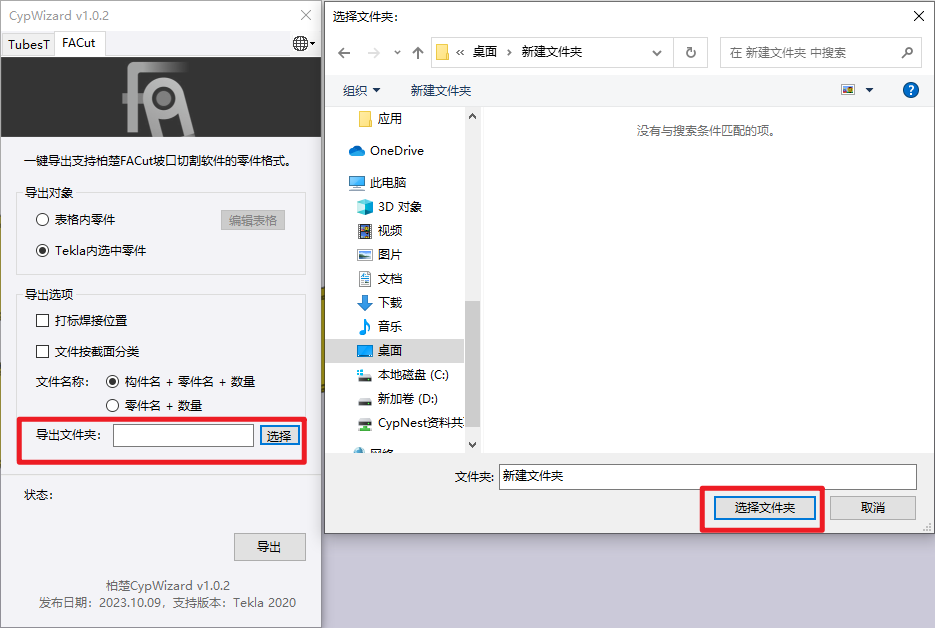

点击【选择】设置导出的文件位置

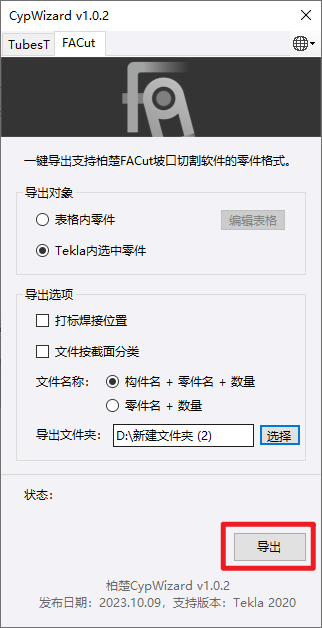

完成参数设置,点击【导出】

注意:

导出失败则会生成一个Excel表格,里面导入的结果:包含导入零件名、数量、如果失败则包含导出失败原因
