功能描述

将CypWizard插件导出的 t2f 文件，导入至云排样中并自动添加坡口。如何下载CypWizard插件？

导入云排样

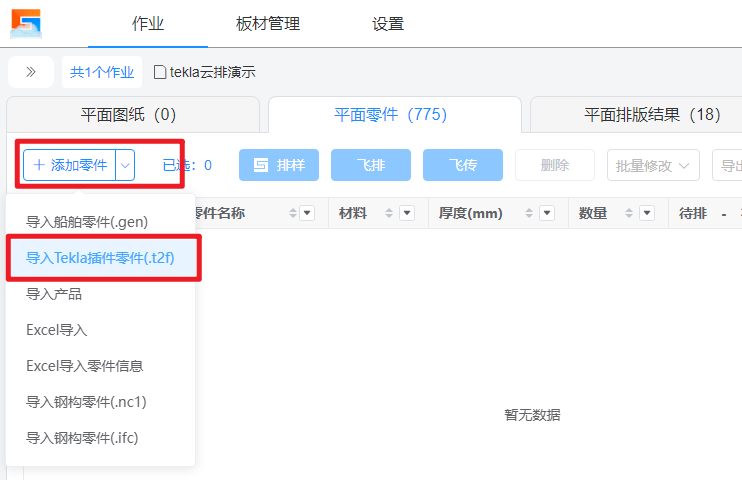

打开云排样，点击【添加零件】右侧三角下拉框--【导入Tekla插件零件(.t2f)】

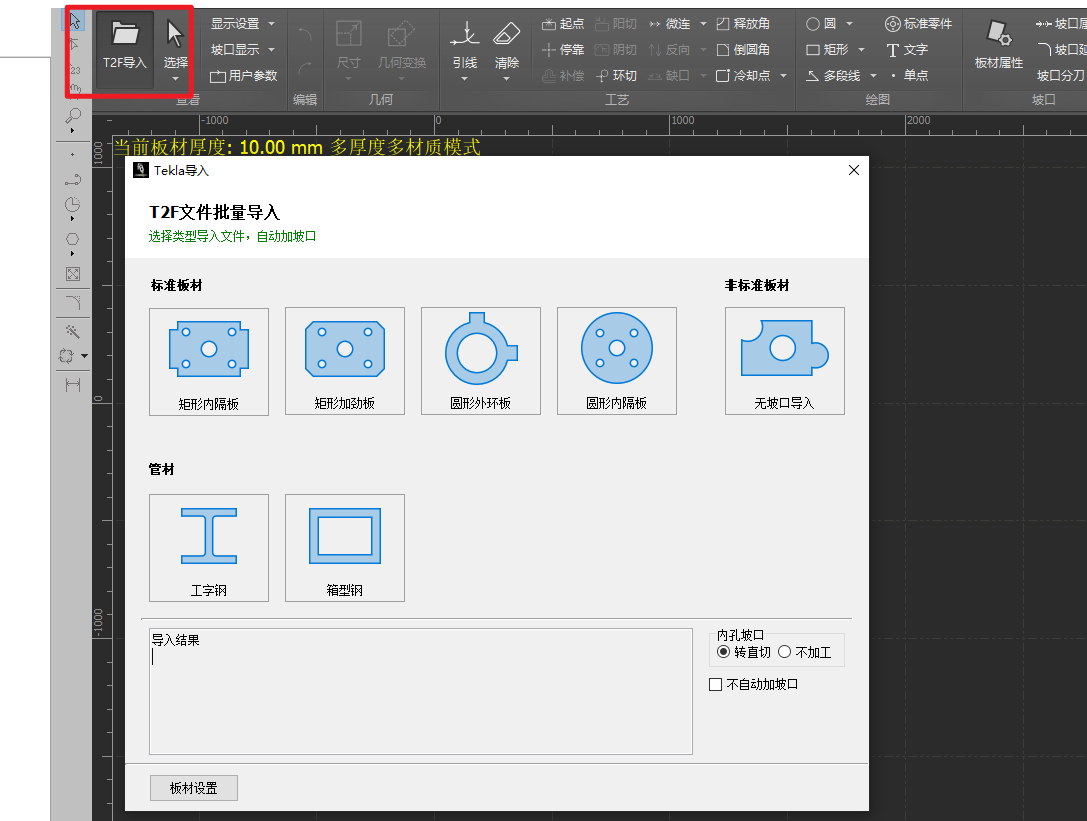

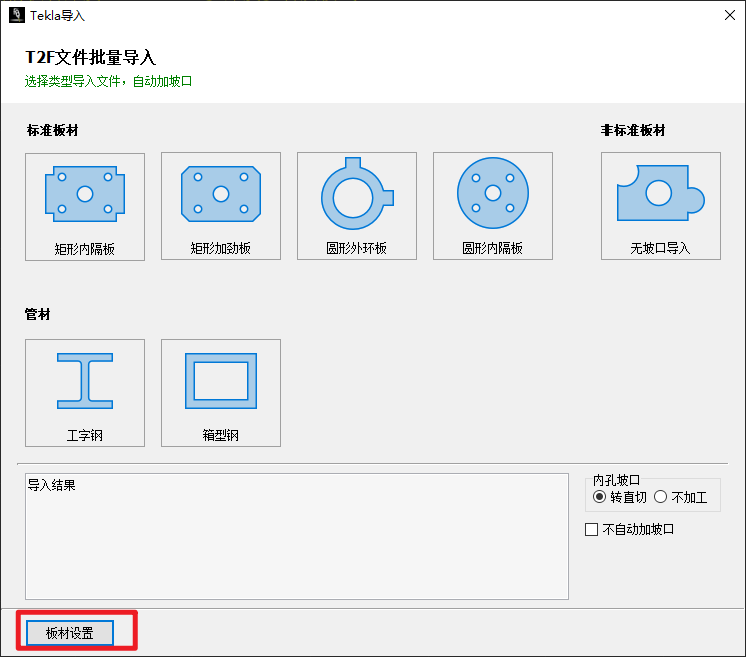

进入坡口插件界面，点击【T2F导入】

支持导入的零件类型：

• • 平面零件：矩形内隔板、矩形加劲板、圆形外环板、圆形内隔板

  • 部件零件：（导入后自动拆分）

    • 工字钢：拆分成一个腹板两个翼板

    • 箱型钢：拆分成两个腹板两个翼板

注：上述平面零件和部件零件可设置自动加坡口；其他平面零件（如三角钢，梯形钢等）可勾选【不自动加坡口】，导入后手动设置坡口。

• • 内孔坡口：内孔轮廓可选择转为【直切】或【不加工】图形

  • 不自动加坡口：勾选后不对导入的零件自动加坡口。若对所有的零件添加坡口有问题，可以使用“不自动添加坡口”的功能查看拆板结果是否正常，图纸是否有问题。

板材设置

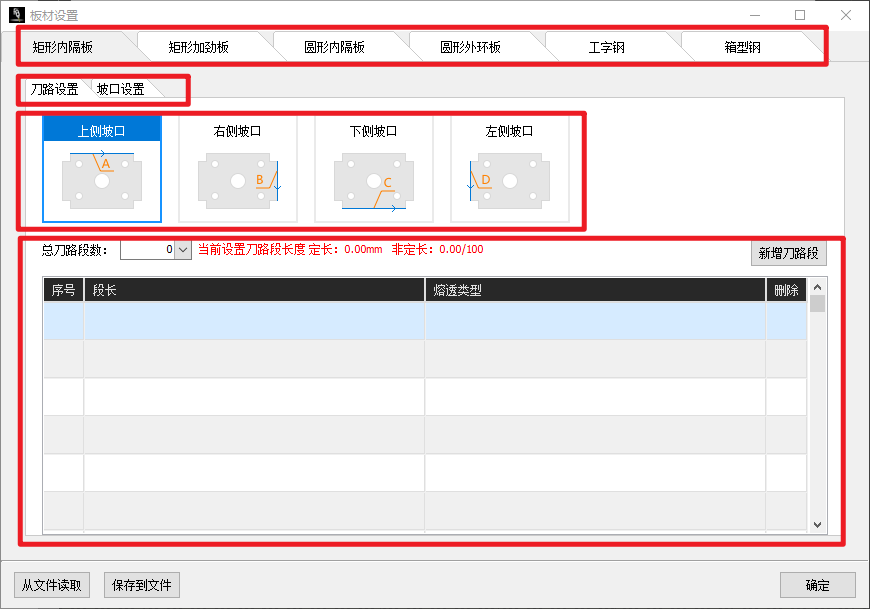

点击左下角【板材设置】对标准零件设置自动加坡口的参数

选择需要设置坡口的零件（第一层）

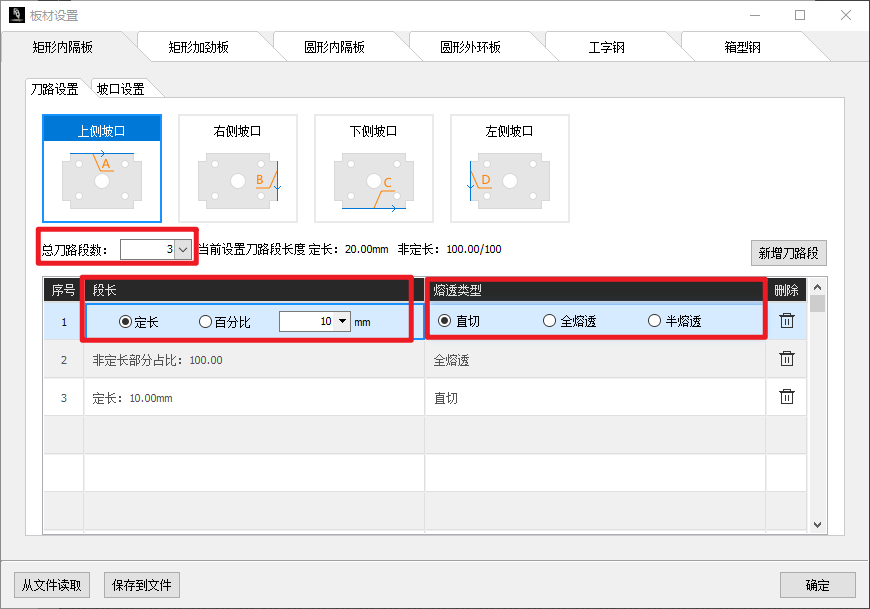

点击【刀路设置】按需对零件的不同边设置坡口刀路

总刀路段数：一条边总的刀路段数（直切+坡口）

段长：

• • 定长：单位mm，输入的长度与实际一致

  • 百分比：刀路总长减去定长后的占比，所有段数百分比和须为100%

坡口类型：

• • 直切：该长度刀路段加工方式为直切

  • 全熔透：该长度刀路段加工方式为全熔透（设置坡口根部间隙）

  • 半熔透：该长度刀路段加工方式为半熔透

点击【坡口设置】，按需设置不同厚度下的坡口参数

输入厚度数值，点击【新增厚度】

点击【编辑】，设置此厚度下的坡口参数

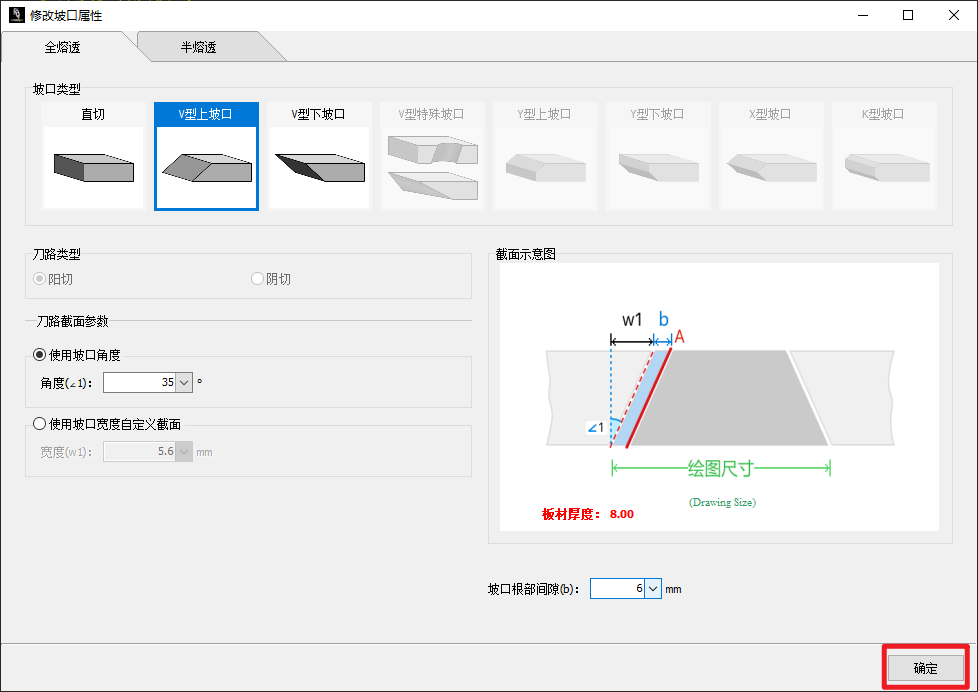

按需设置“全熔透”、“半熔透”坡口参数

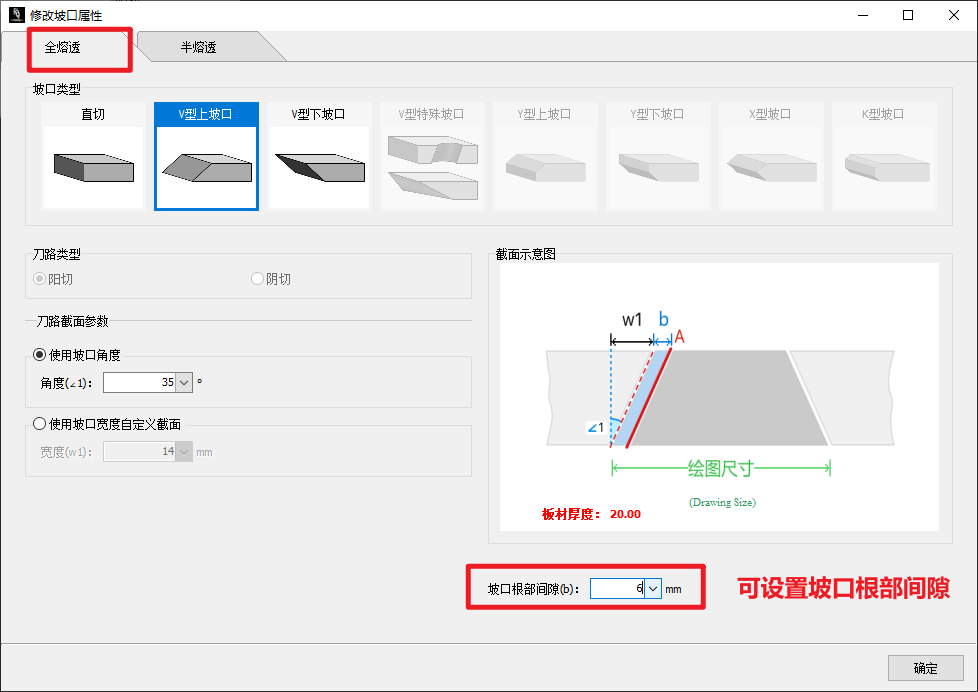

• • 全熔透支持设置“坡口根部间隙”

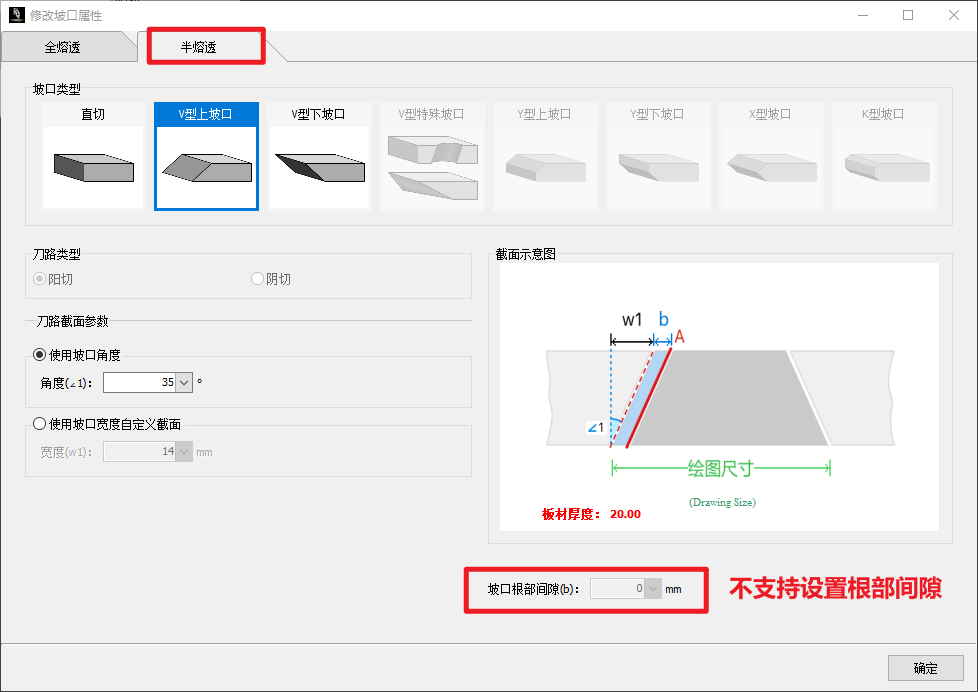

  • 半熔透不支持设置“坡口根部间隙”

注：同一厚度值能设置一个“全熔透”和一个“半熔透”参数

完后上述参数设置，点击【确定】

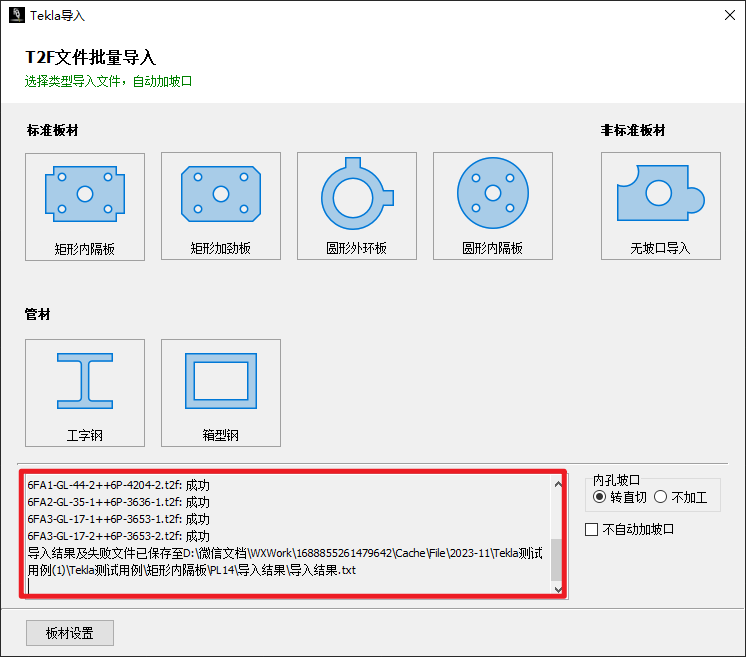

导入零件

点击需要导入的零件图标（例如：矩形内隔板）

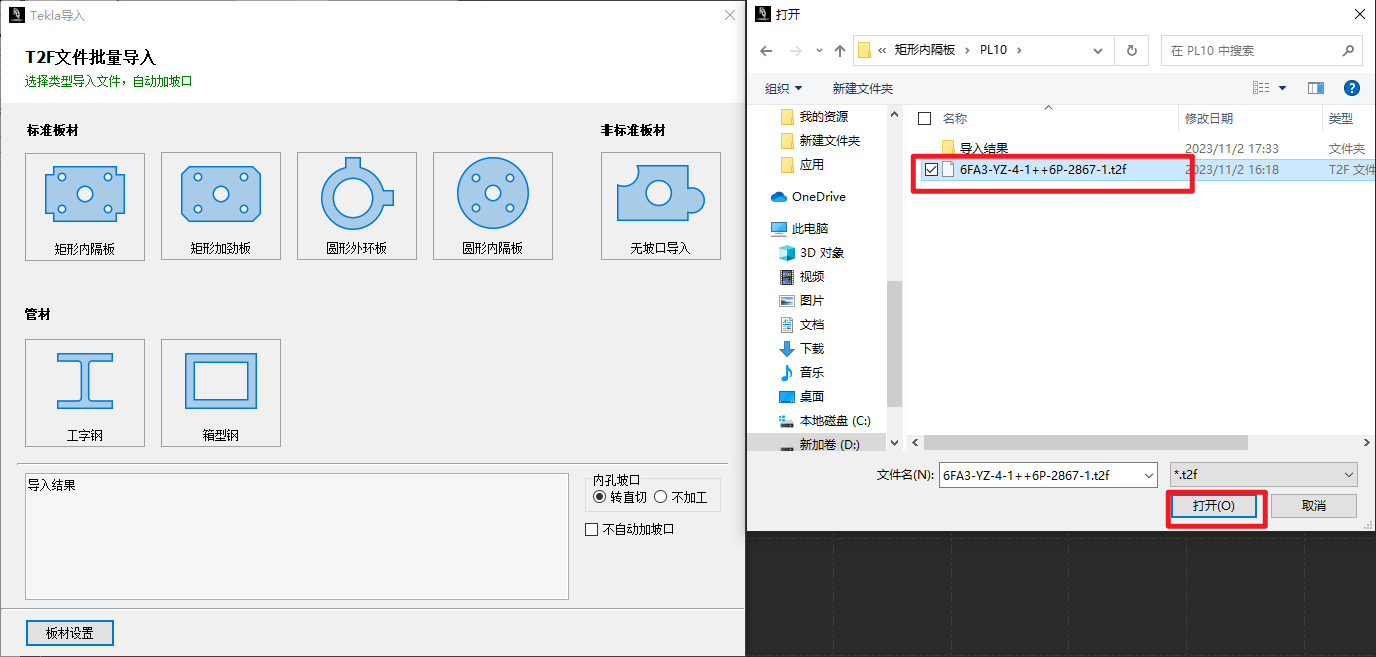

打开需要导入的矩形内隔板文件，点击【打开】，如果之前步骤配置过此厚度的参数，则可正常导入

可批量导入多个文件（需是同一类型的零件，例如：批量导入多个矩形内隔板文件），下方日志栏会提示导入情况

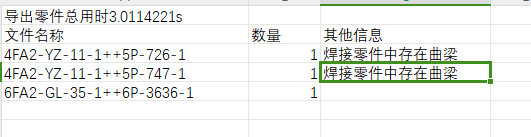

如有导入失败的零件，会自动同步至零件文件所在文件夹的表格中，打开可查看导入失败原因

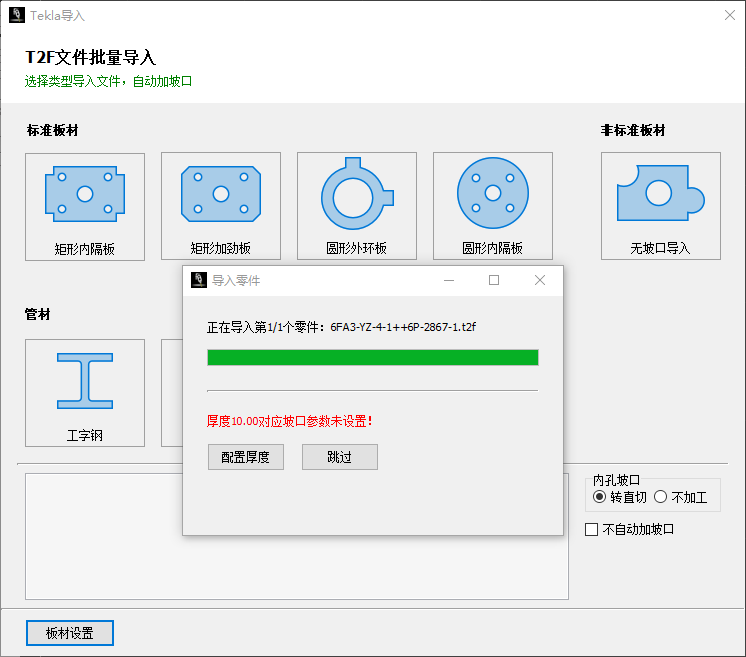

如果没配置过此厚度，则需点击【配置厚度】进行配置，步骤同上；点击【跳过】则直接导入零件，不会自动设置坡口

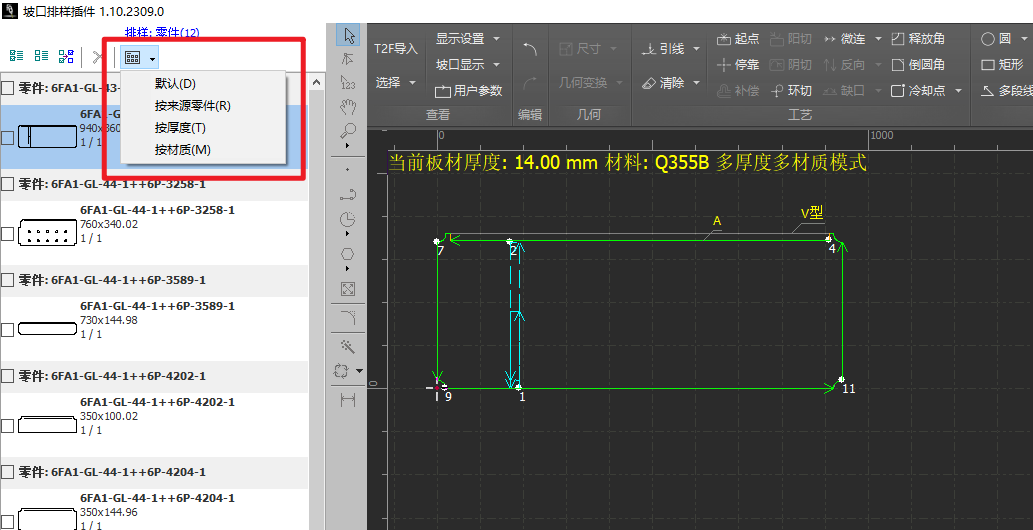

零件导入后会显示在左侧列表（注：请务必对零件的坡口添加情况进行检查）；可按需选择不同分类方式查看零件（按来源、按厚度、按材质）

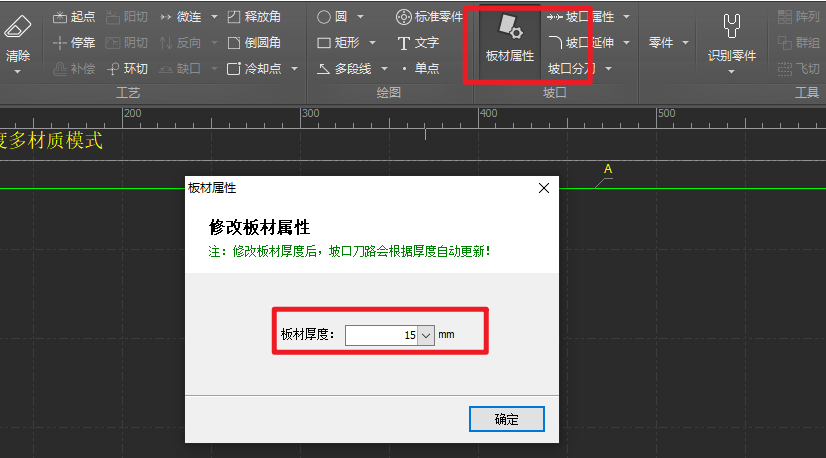

双击/勾选零件，点击【板材属性】可修改零件厚度

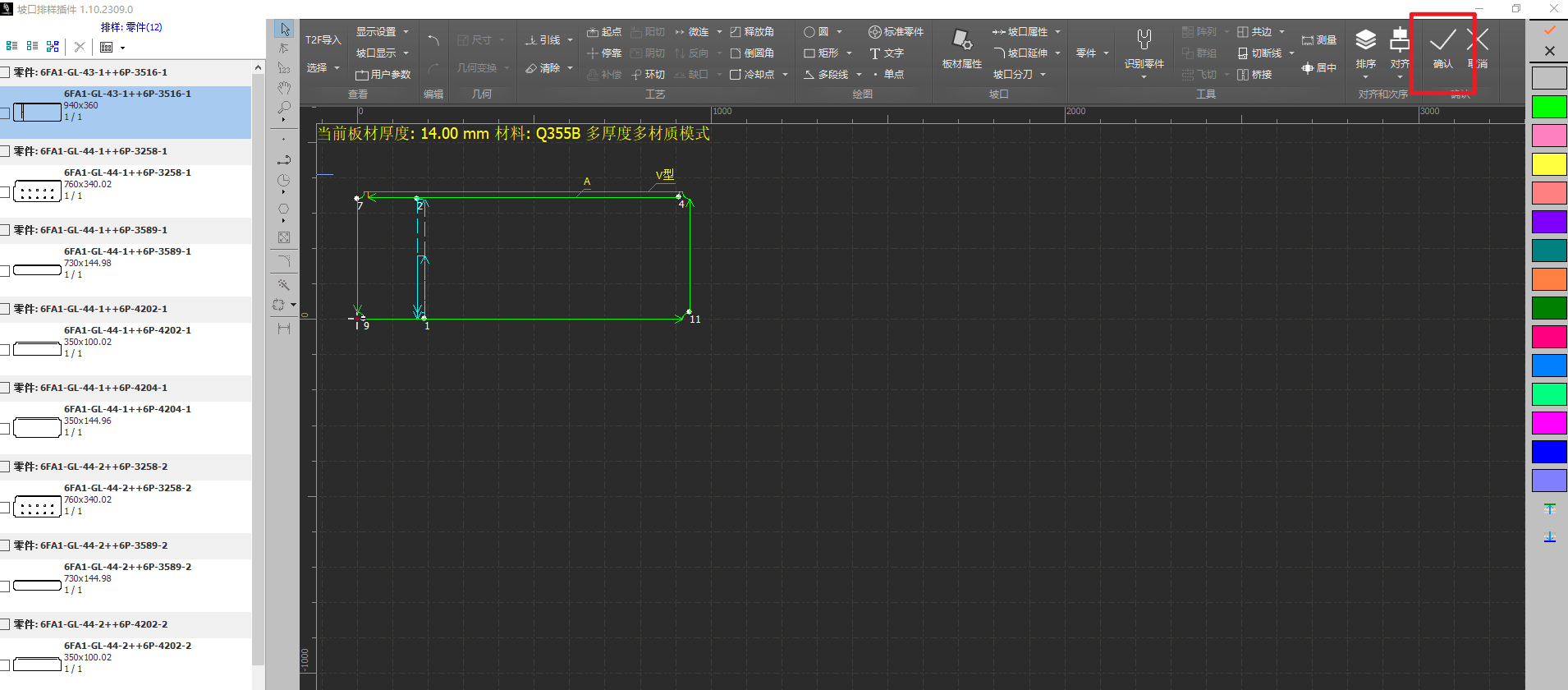

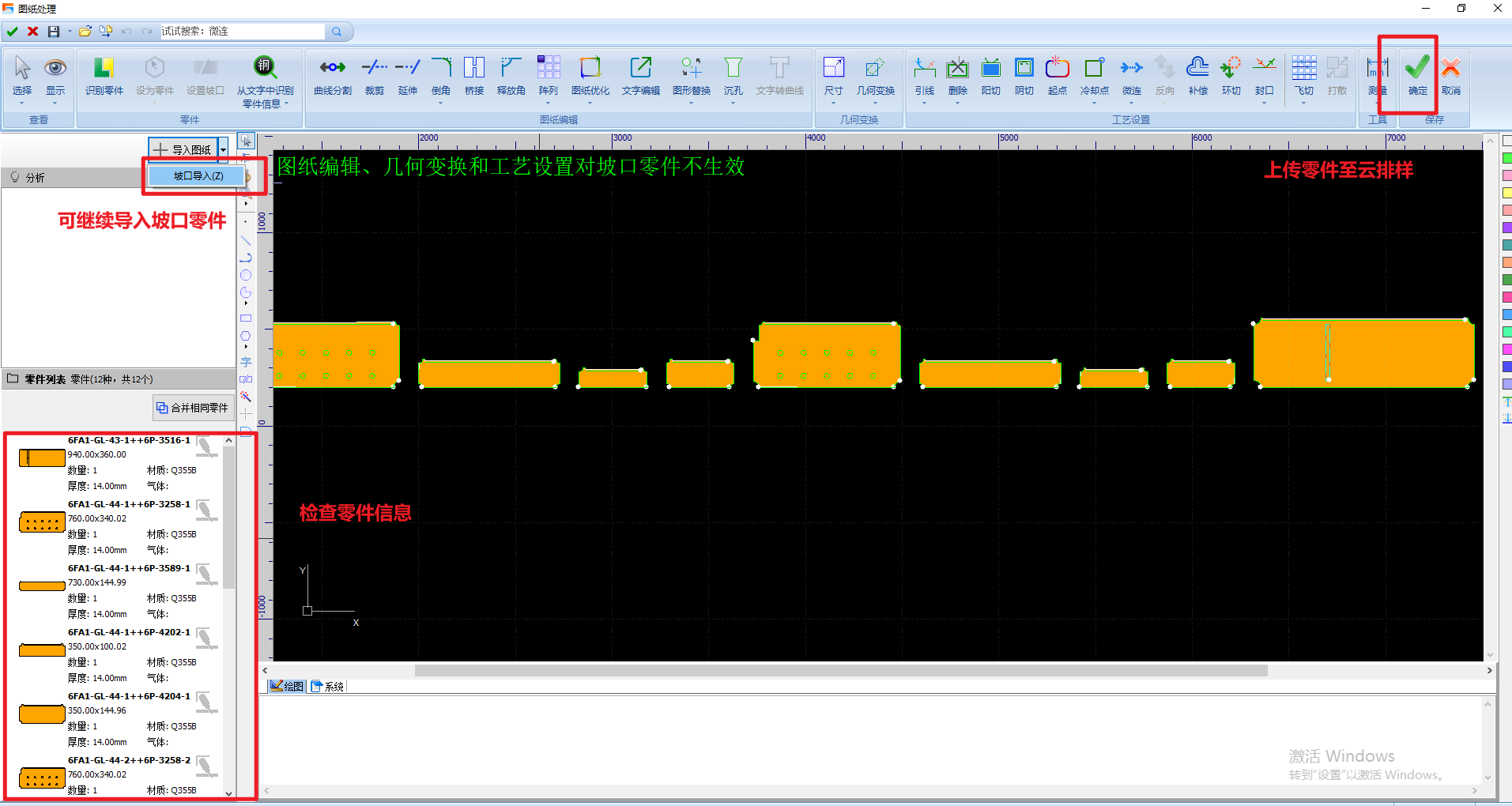

点击右上角【确认】进入图纸处理界面，检查零件材质、厚度、气体等信息

若需要继续导入坡口零件，可点击界面左侧的【导入图纸】按钮右边的三角下拉键，选择【坡口导入】即可

点击【确定】，即可将坡口零件上传至云排样
