拆图+Excel导入prts

功能说明

如果您的零件都在一张图纸上,并且零件信息通过Excel表格中的信息来指定,可以先进行拆图,再将拆出来的零件和Excel导入云排样。



操作步骤

1.拆图

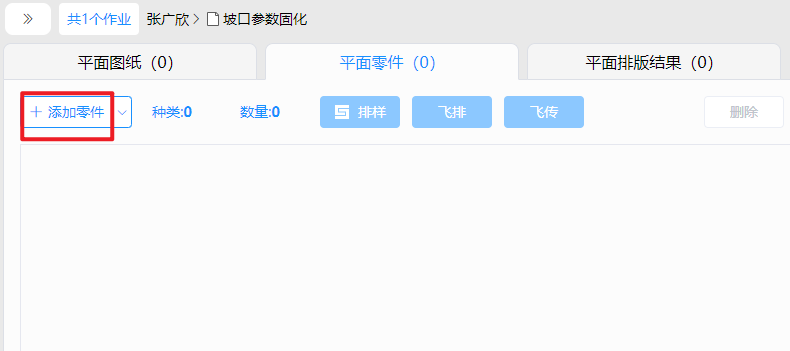

(1)点击【添加零件】打开图纸



(2)识别零件名,需要保证零件名和Excel表里的名字对应:

    • 如果零件内部文字是零件名:

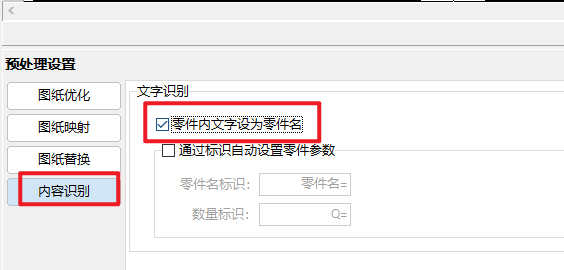

点击【内容识别】勾选【零件内文字设为零件名】识别零件名,

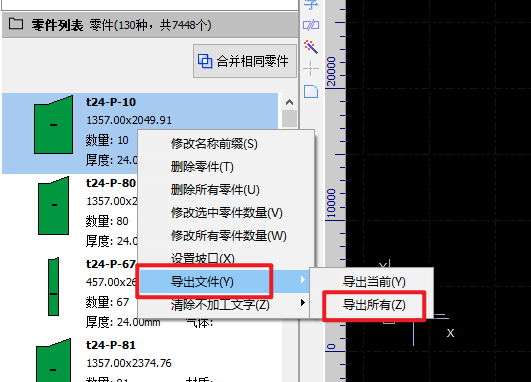

(3)进入图纸处理界面,将图纸处理无误后,零件列表【右键】-【导出零件】-【导出所有】

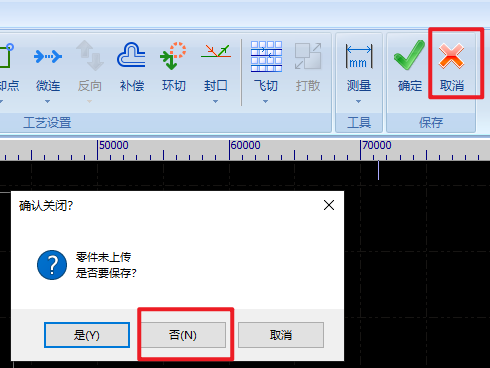

(4)关闭窗口,无需上传零件



2.导入Excel零件文件

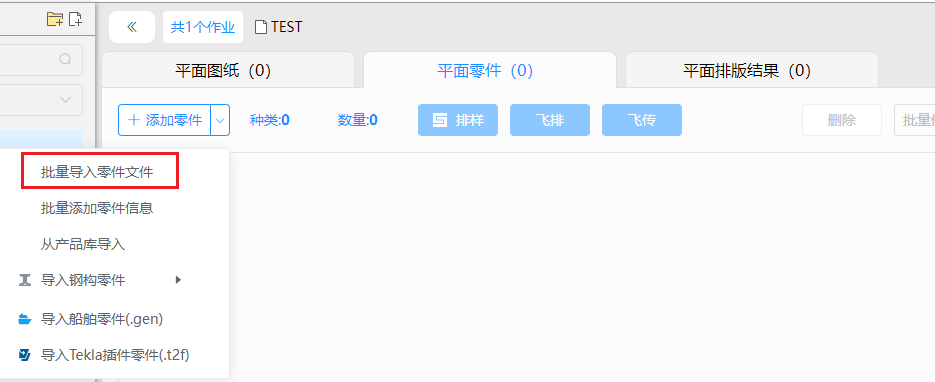

(1)点击【添加零件】下拉列表--【批量导入零件文件】

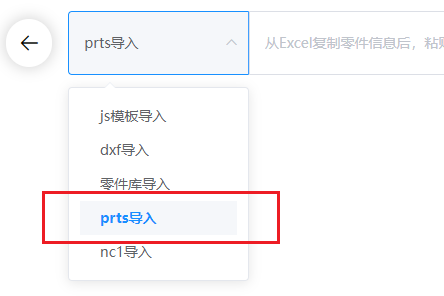

(2)类型选择prts

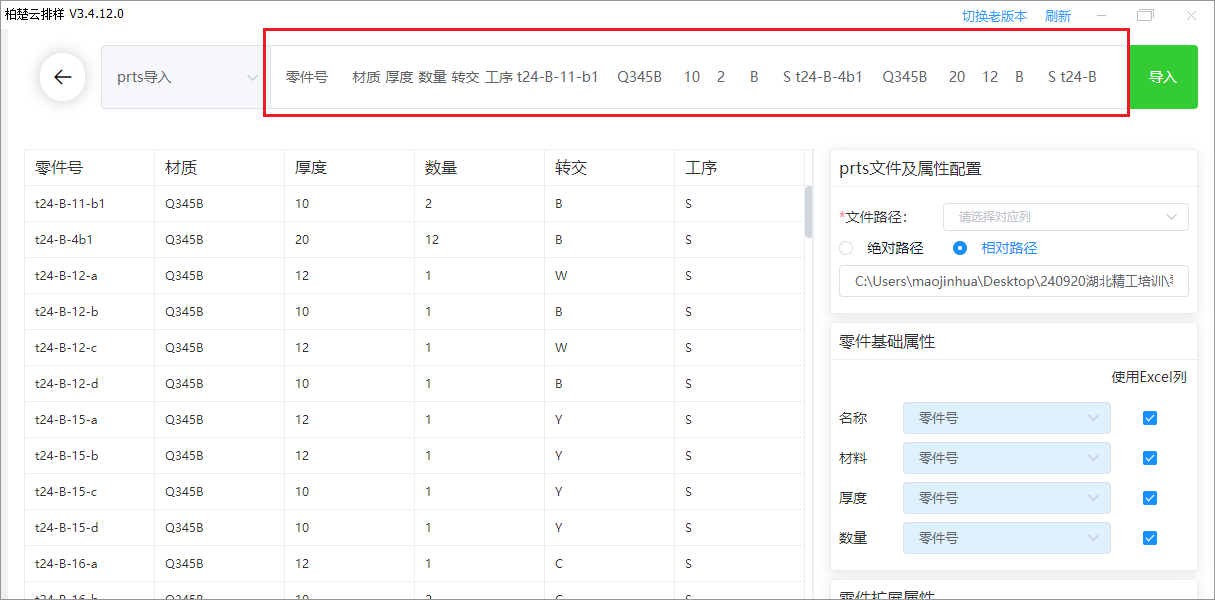

(3)复制Excel的信息粘贴到文本框中(表头也需要复制)

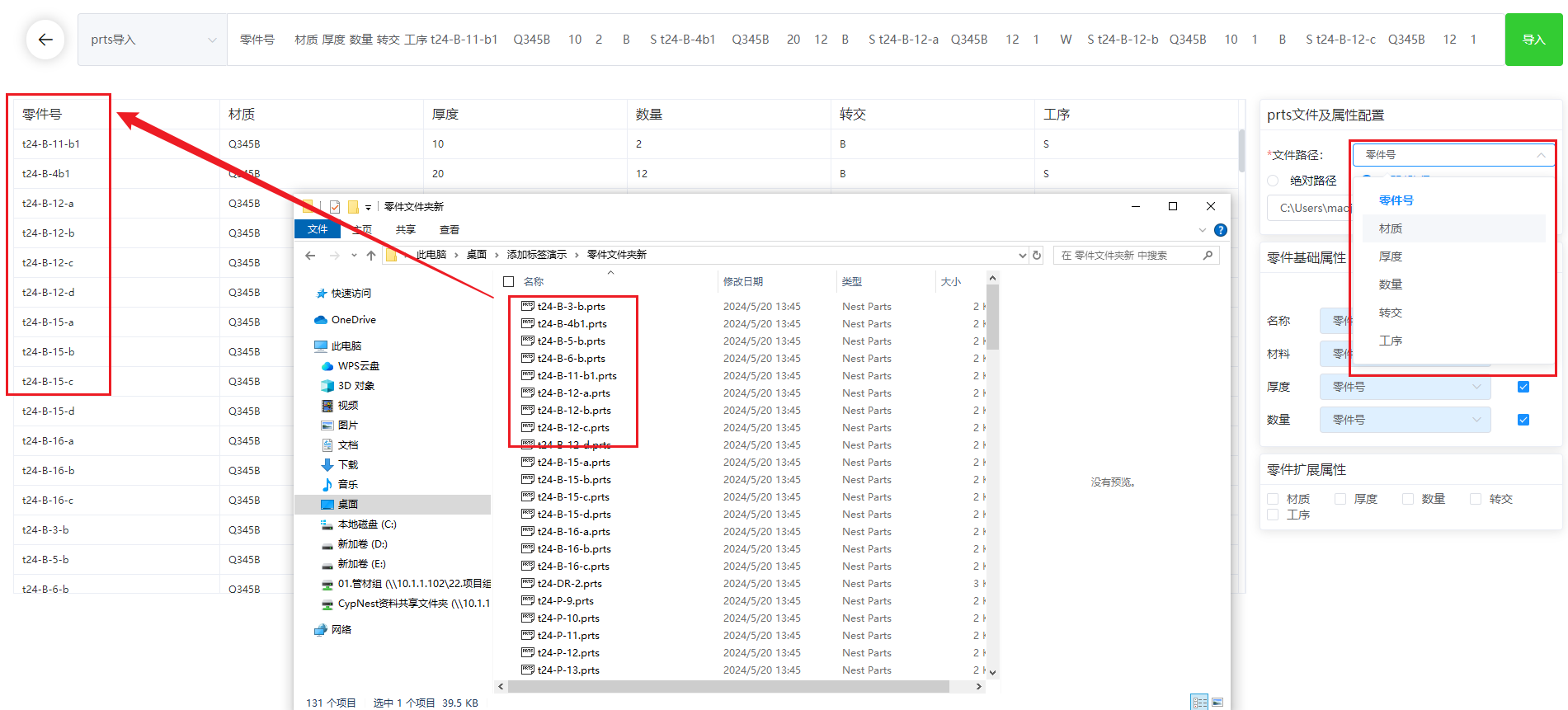

(4)prts文件及属性配置

点击【文件路径】,选择与prts文件名称对应的表头。(此案例的prts文件名对应Excel中【零件名称】那一列信息,因此选择【零件名称】)



选择【相对路径】,文件路径需要复制存放prts文件的路径,并粘贴到【相对路径】下。



(5)零件基础属性

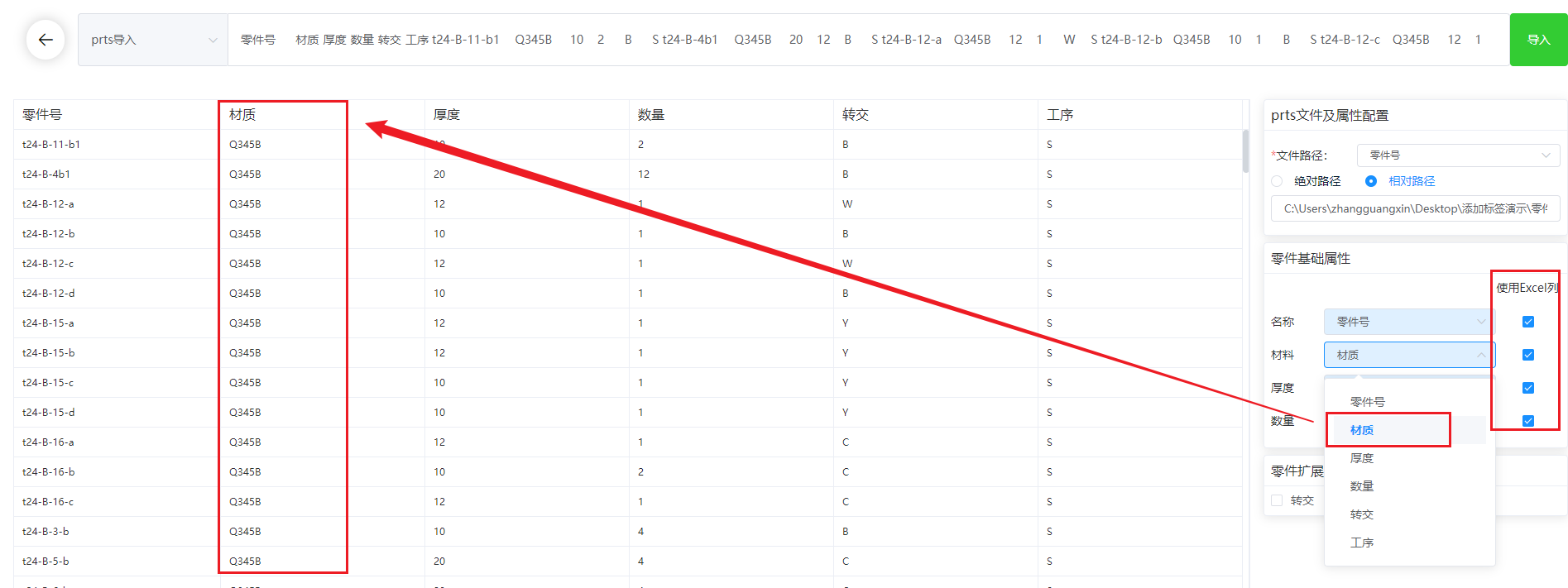

勾选【使用Excel列】:选择Excel表格中的信息映射给零件

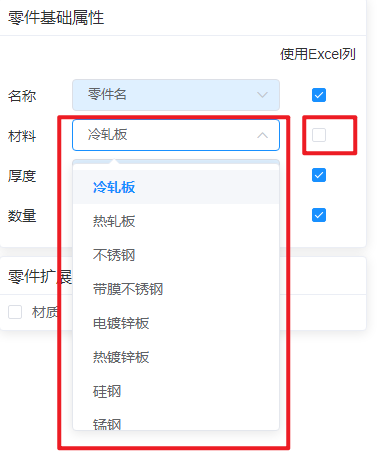

不勾选【使用Excel列】:可以自定义设置零件的信息

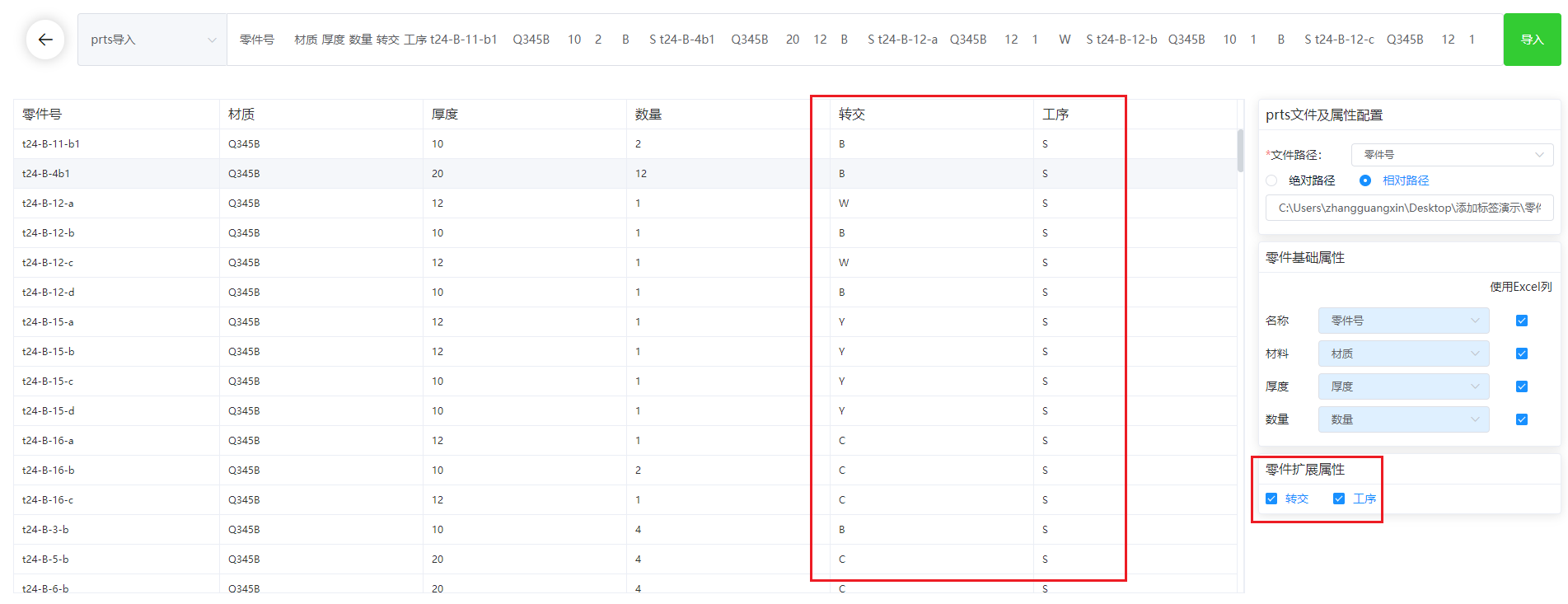

(6)零件扩展属性

例如:构件、班组等,勾选扩展信息后导入,扩展信息就会附属对应零件。

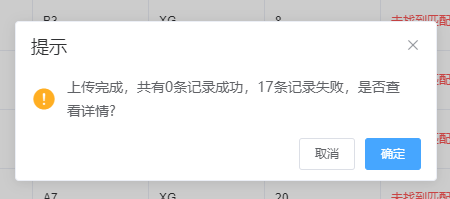

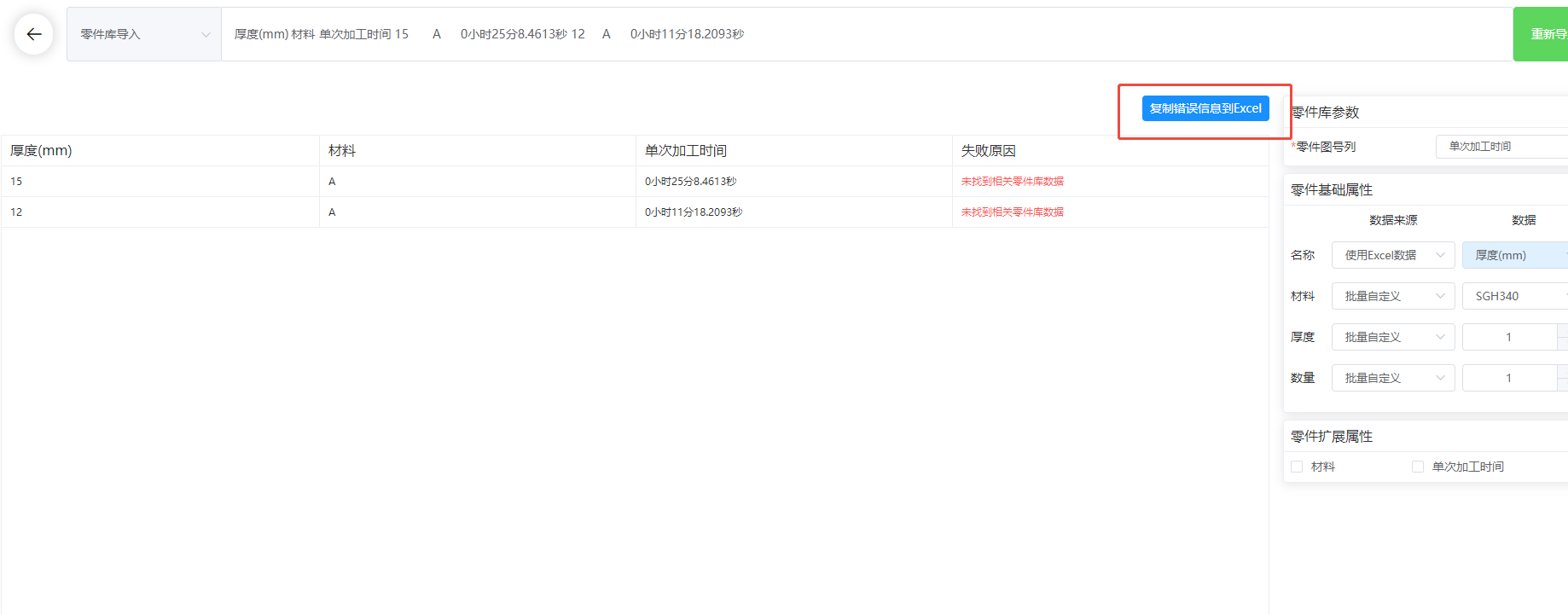

(7)点击右上角【导入】,如果有导入失败的零件可点击确定查看失败原因,同时错误信息可以输出Excel,方便快捷。

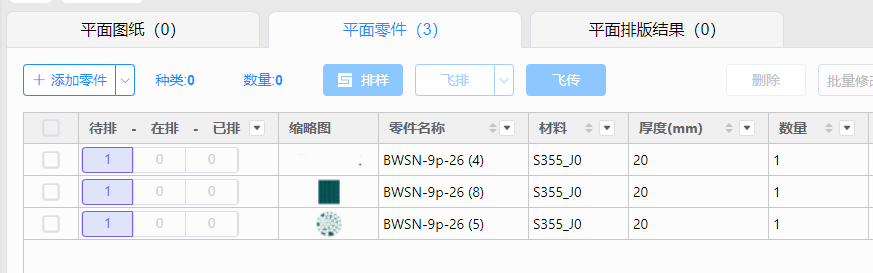

(8)返回用云排样零件列表查看导入的零件
