卷料排样

功能介绍

针对使用卷料的用户,自动排样时可以选择“卷料模式”。卷料模式下,不限制卷料长度,输入卷料宽度和机床幅面,待排零件全部排入为止。

排样后将根据输入的机床幅面,在合理范围内自行截断分板,切割系统读取后将按照排样结果分段送料。



功能使用

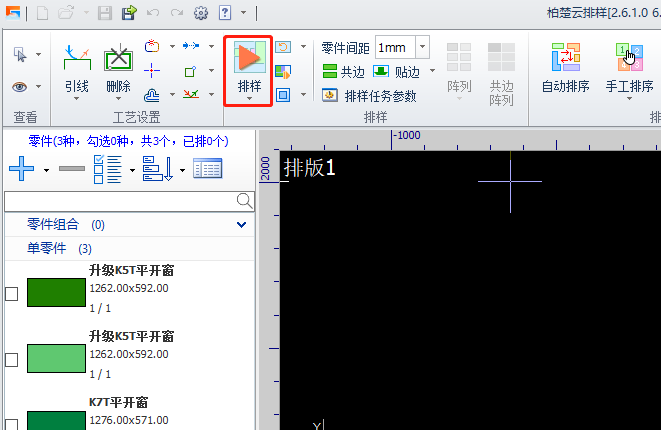

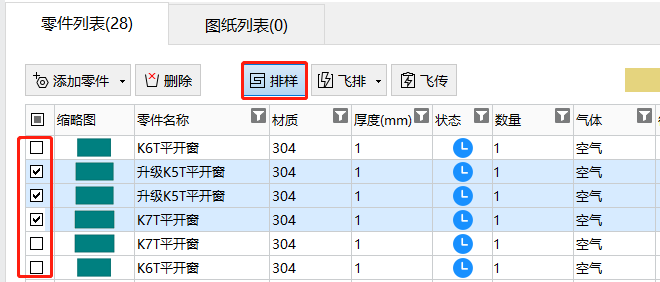

选中任意零件,点击【排样】



进入零件排样界面,点击【自动排样】按钮

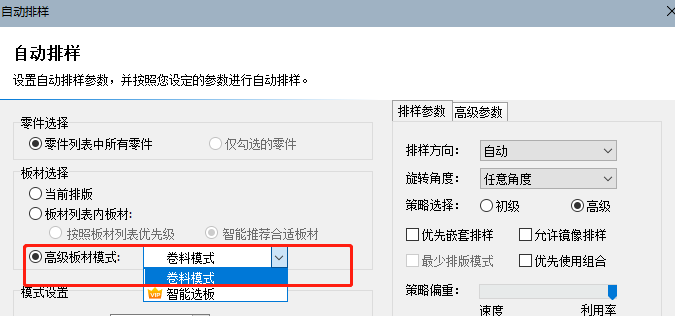

在自动排样界面-板材选择-【高级板材模式】,选择下拉框中的【卷料模式】

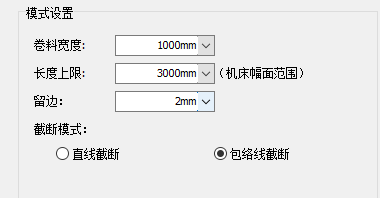

选中后,下方弹出模式设置,在此处按照实际需求编辑卷料对应宽度、机床幅面长度上限、留边参数、截断模式。

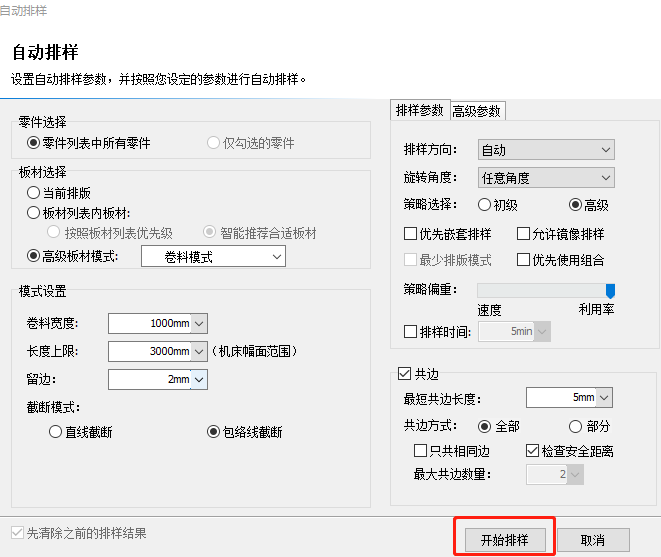

比如某钢厂某一批次的待加工的卷料宽度为1500mm,工厂机床幅面长度为3000mm,板材留边为2mm,则可以按照下述图示填写参数:

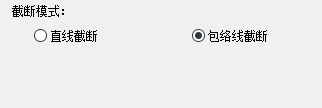

截断模式分为直线截断和包络线截断两种类型。若零件多为矩形,建议选择直线截断;若零件多为异形,建议选择包络线截断

点击【确认】,执行自动排样

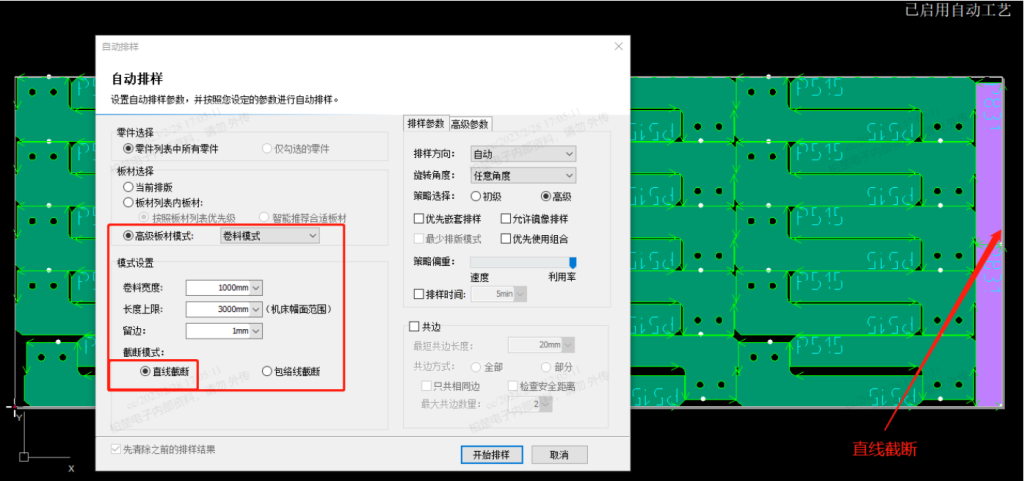

直线截断方式的排样结果如下图:

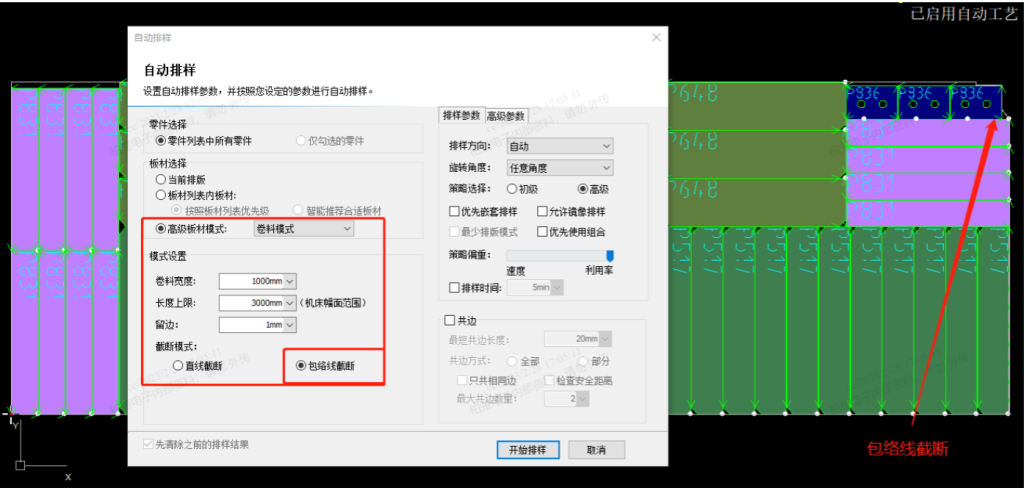

包络线截断方式的排样结果如下图:



无论选择哪种截断模式,最后一张排版末端将以直线截断。
