批量设置内孔打标

功能说明

在钢构行业有些厚板零件需要用火焰机加工,而有些内孔比较小,需要用钻孔机器加工,这些零件的内孔需要设置为打标,等零件外轮廓切割完之后再用钻孔机加工内孔。可以通过批量设置内孔打标来实现。



操作步骤

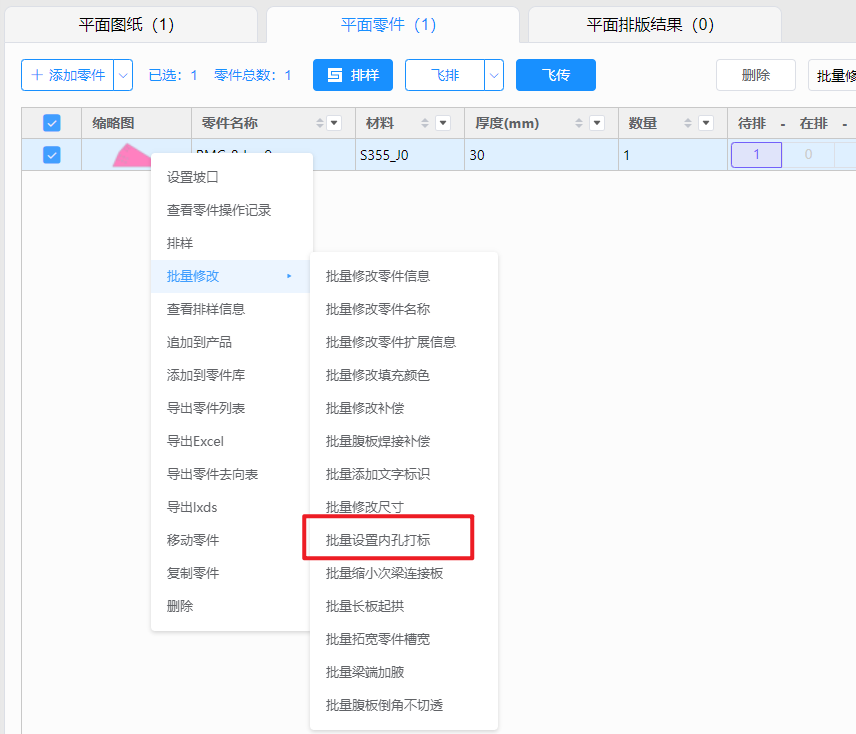

云排样零件列表勾选零件【右键】--【批量设置内孔打标】设置后识别范围内的零件内轮廓,并设置为最先加工图层。

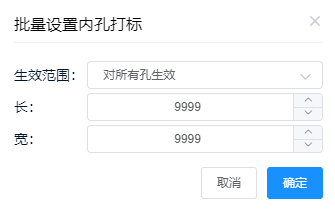

参数说明



  • 生效范围:对所有孔生效、仅对圆孔生效

  • 长、宽取值范围 0- 9999  默认 9999 ,精确到两位小数。

    • 当选择对所有内孔生效时:小于设定长、宽值的内轮廓生效

    • 当选择仅对圆孔生效时:尺寸只长只生效,宽度置灰。表示圆孔直径,小于该直径的圆生效。

  • 只识别内轮廓图形,不识别文字。

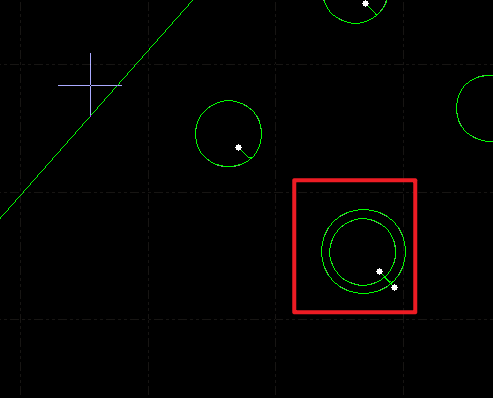

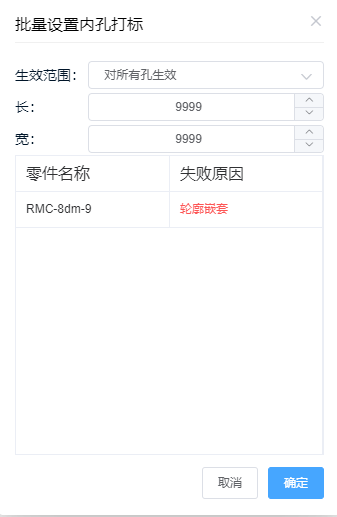

  • 如果有多层嵌套、嵌套里面有内孔直接提示失败
