批量腹板焊接补偿

功能说明

在钢构行业,有一种两端带有螺栓孔的腹板,会在激光切割、焊接的过程中由于热胀冷缩导致螺栓孔两端的间距存在误差,因此需要根据实际加工经验调整孔距使得加工之后的孔距是标准距离。可以通过批量腹板焊接补偿这个功能达到目的。



操作步骤

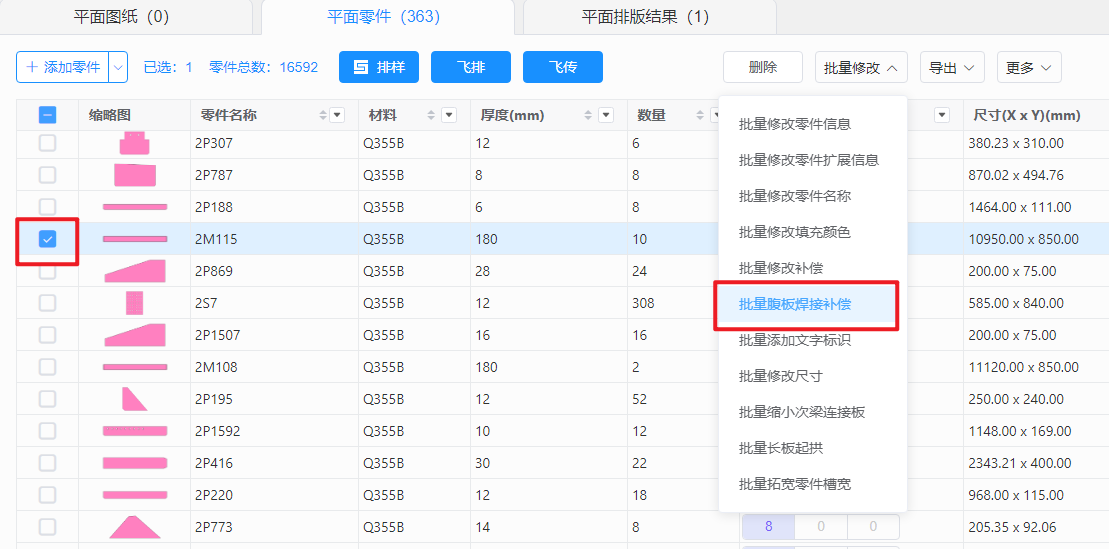

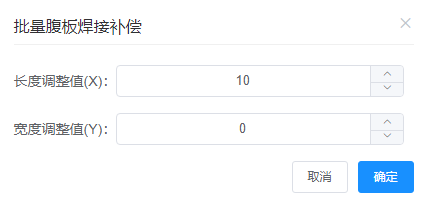

在零件列表【勾选】需要调整孔距的零件--【批量修改】--【批量腹板焊接补偿】,根据实际经验设置需要调整的间距。



例如:

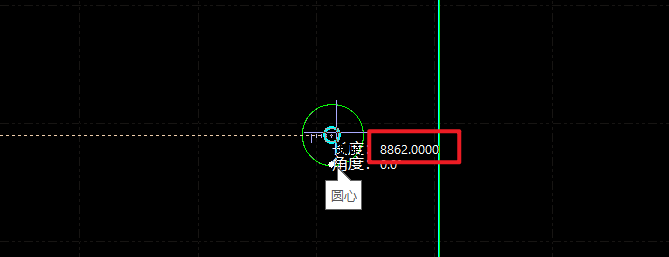

该零件内孔之间的距离为:8862

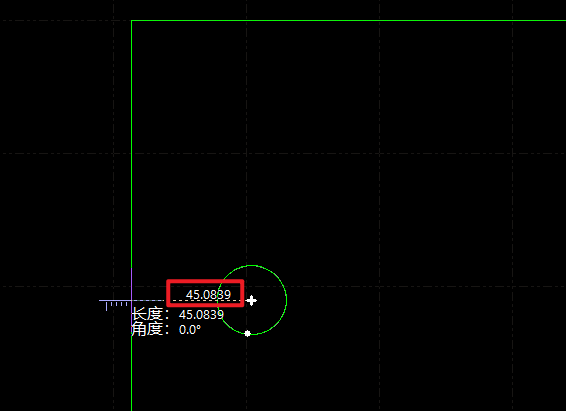

该零件内孔与外框的距离为:45

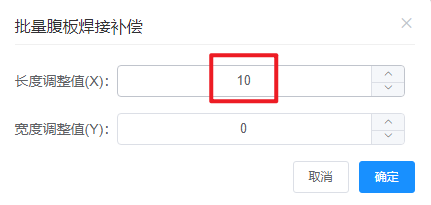

将内孔之间的距离扩大10

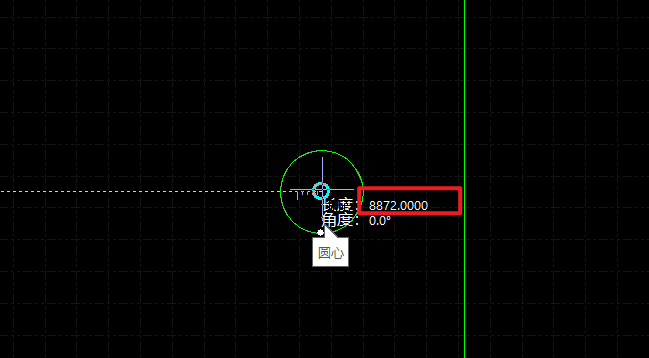

内孔之间的距离变成8872,孔与外框的距离不变



参数说明

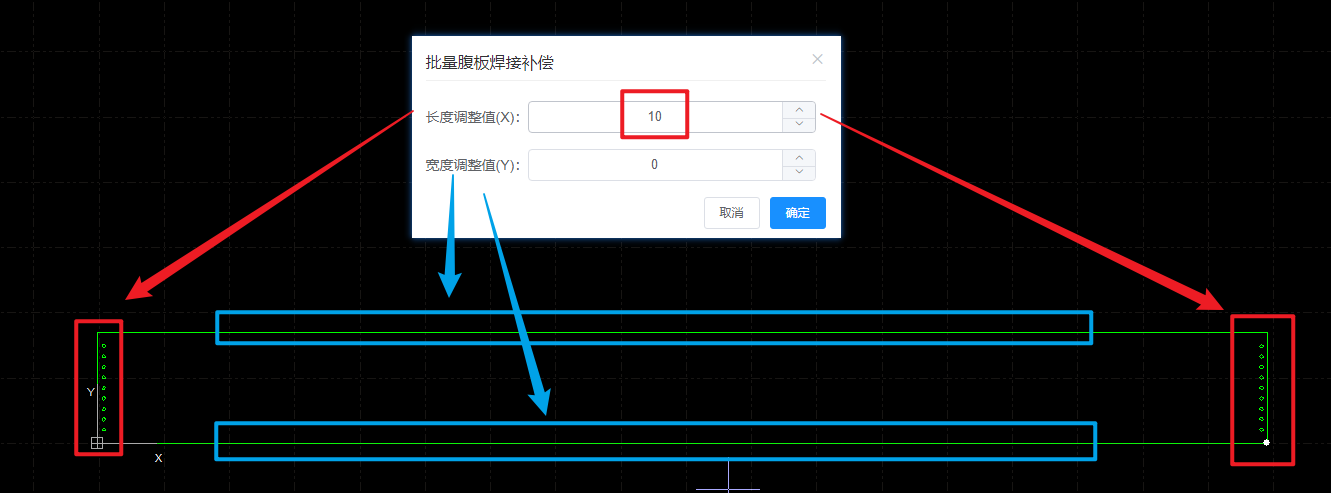

  • 只能对水平和竖直两对平行线进行修改,长度调整值对应竖直两条平行线,宽度调整值对应水平两条平行线,非平行线无法修改。



  • 不支持输入负数,只能扩大孔间距,不能缩小。

  • 调整参数默认为10,上限为100

  • 内孔与零件边缘轮廓的间距保持不变,两端内孔圆心的间距按照设置值调整。

  • 可勾选多个零件批量调整

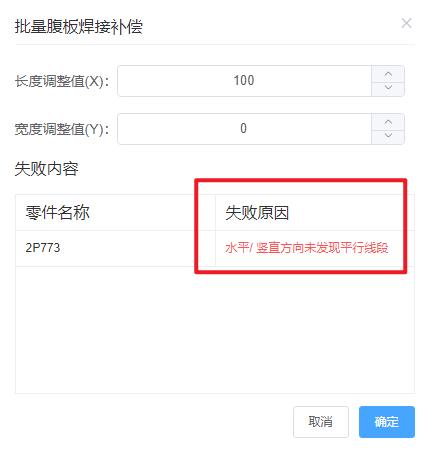

  • 如果零件不满足修改的条件会给出提示
